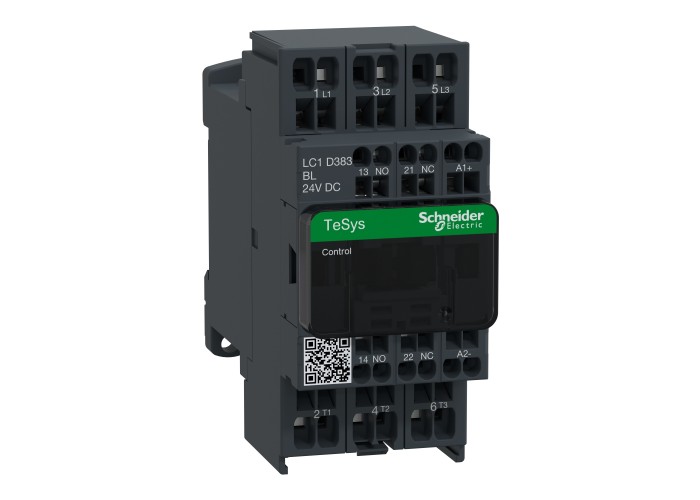

Контактор, 3P(3NO), AC-3/AC-3e 440V 38A, 24V DC бобина, ниска консумация, TeSys D, Schneider Electric LC1D383BL

Основни

Гама на продуктаTeSys Deca

Тип продукт или компонентКонтактор

[Uc] Управляващо напрежение24 V DC

[Ue] номинално работно напрежениеЕлектрическа верига: ≤ 690 V AC 25...400 Hz

Брой полюси3P

Категория за оползотворяванеAC-1

AC-3

AC-3e

Номинален работен ток50 A (at < 60 °C) at ≤ 440 V AC AC-1 for Електрическа верига

38 A (at < 60 °C) at ≤ 440 V AC AC-3 for Електрическа верига

38 A (at < 60 °C) at ≤ 440 V AC AC-3e for Електрическа верига

ОбхватTeSys

TeSys Deca

Приложение на контактораРезистивен товар

моторен контрол

Съкратено наименование на устройствотоLC1D

Допълнителни устройства

Тип управляващо напрежениеDC low consumption

[Ue] Изолационно напрежениеКонтролна верига: 600 V CSAсертифициран

Контролна верига: 600 V ULсертифициран

Електрическа верига: 600 V CSAсертифициран

Електрическа верига: 600 V ULсертифициран

Контролна верига: 690 V в съответствие с IEC 60947-4-1

Електрическа верига: 690 V в съответствие с IEC 60947-4-1

[Uimp] Устойчивост на импулсно напрежение6 kV в съответствие с IEC 60947

Време без припокриване1.5 ms on de-energisation between NC and NO contacts

1.5 ms on energisation between NC and NO contacts

Времева константа28 ms

Граници на управляващото напрежение на бобината0.1...0.3 Uc -40-70 °C Отпадане DC

0.8...1.25 Uc -40-60 °C оперативен DC

1...1.25 Uc 60-70 °C оперативен DC

Защитен капакС

Категория на защитаIII

Код за съвместимостLC1D

Консумация на мощност в състояние "hold-in"2.4-2.4 W при 20 °C

Контакти3 NO

Механична издръжливост30000000 cycles

Минимален ток за превключване5 mA for Контролна верига

Минимално напрежение при превключване17 V for Контролна верига

Монтажна подпораПластина

шина

Моторна мощност в hp2 hp at 115 V AC 60 Hz for 1 фаза motors

5 hp at 230/240 V AC 60 Hz for 1 фаза motors

10 hp at 200/208 V AC 60 Hz for 3 фази motors

10 hp at 230/240 V AC 60 Hz for 3 фази motors

20 hp at 460/480 V AC 60 Hz for 3 фази motors

25 hp at 575/600 V AC 60 Hz for 3 фази motors

Моторна мощност в kW18.5 kW at 380...400 V AC 50 Hz (AC-3)

18.5 kW at 500 V AC 50 Hz (AC-3)

18.5 kW at 660...690 V AC 50 Hz (AC-3)

18.5 kW at 415...440 V AC 50 Hz (AC-3)

9 kW at 220...230 V AC 50 Hz (AC-3)

7.5 kW at 400 V AC 50 Hz (AC-4)

18.5 kW at 380...400 V AC 50 Hz (AC-3e)

18.5 kW at 500 V AC 50 Hz (AC-3e)

18.5 kW at 660...690 V AC 50 Hz (AC-3e)

18.5 kW at 415...440 V AC 50 Hz (AC-3e)

9 kW at 220...230 V AC 50 Hz (AC-3e)

ниво на безопасностB10d = 1369863 cycles Контактор с номинален товар в съответствие с EN/ISO 13849-1

B10d = 20000000 cycles Контактор с механичен товар в съответствие с EN/ISO 13849-1

Номинален действащ ток на претоварване250 A DC for Контролна верига conforming to IEC 60947-5-1

550 A at 440 V for Електрическа верига conforming to IEC 60947

Номинален параметър на предпазителя10 A gG for Контролна верига conforming to IEC 60947-5-1

63 A at ≤ 690 V coordination Тип 1 for Електрическа верига

63 A at ≤ 690 V coordination Тип 2 for Електрическа верига

Номинален термичен ток10 A (at 60 °C) for Контролна верига

50 A (at 60 °C) for Електрическа верига

Номинална изключвателна способност550 A at 440 V for Електрическа верига conforming to IEC 60947

Пускова мощност в W2.4-2.4 W(при20 °C)

Работен обхват3600 cyc/h 60 °C

Работно време77 ±15 % ms затваряне

25 ±20 % ms отваряне

Свързване - клеморедКонтролна верига: spring terminals 1 2.5-2.5 mm² - cable stiffness: гъвкав Без кабелен накрайник

Контролна верига: spring terminals 2 2.5-2.5 mm² - cable stiffness: гъвкав Без кабелен накрайник

Електрическа верига: spring terminals 1 4-4 mm² - cable stiffness: гъвкав Без кабелен накрайник

Електрическа верига: spring terminals 2 4-4 mm² - cable stiffness: гъвкав Без кабелен накрайник

Спомагателни контакти1 NO + 1 NC

Средна стойност на импеданса2 mOhm - Ith 50 A 50 Hz for Електрическа верига

Съпротивление на изолацията> 10 MOhm for Контролна верига

Технология на бобинатаbuilt-in bidirectional peak limiting diode suppressor

Топлинно отделяне на полюса3 W AC-3

5 W AC-1

3 W AC-3e

Околна среда

издръжливост на климатични условия в съответствие с IACS E10 exposure to damp heat

в съответствие с IEC 60947-1 Annex Q category D exposure to damp heat

Механична устойчивостУдар Затворен контактор (15 Gn for 11 ms)

Удар Отворен контактор (8 Gn за 11 ms)

Вибрации Отворен контактор (2 Gn, 5...300 Hz)

Вибрации Затворен контактор (4 Gn, 5...300 Hz)

Огнеупорно850 °C в съответствие с IEC 60695-2-1

Продуктови сертификатиLROS (регистър на корабоплаването на Lloyds)

GOST

CCC

RINA

BV

CSA

DNV

GL

UL

UKCA

СтандартиUL 508

EN/IEC 60947-4-1

EN/IEC 60947-5-1

CSA C22.2 No 14

IEC 60335-1

Степен на защита IPIP2X в съответствие с IEC 60529

IP2X в съответствие с VDE 0106

Устойчивост на горенеV1 в съответствие с UL 94

Нето тегло на продукта0.54 kg

Допустима надморска височина0...3000 m

Широчина45 mm

Височина99 mm

Дълбочина101 mm
