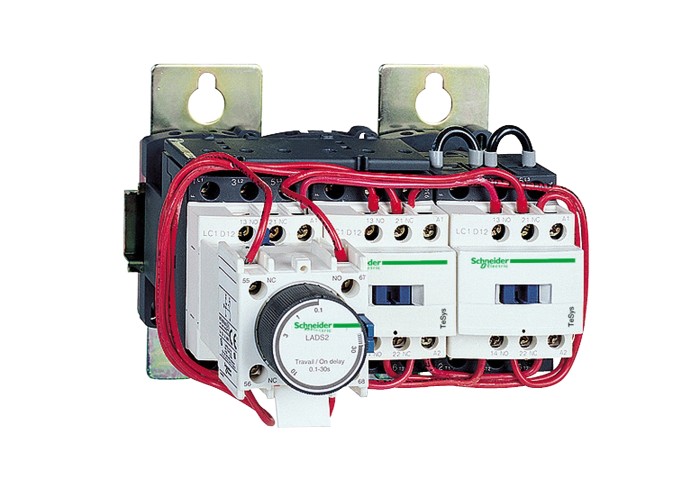

Schneider Electric LC3D80P7A64 - TeSys D - "Звезда-триъгълник" - 3 x 3P (3 NO) - 80 A - 230 V AC бобина

Основни

Гама на продуктаTeSys Deca

тип ключалкамеханичен

Тип продукт или компонентstar delta стартер

Тип управляващо напрежениеAC при 50/60 Hz

[Uc] Управляващо напрежение230 V AC 50/60 Hz

[Ue] Изолационно напрежениеЕлектрическа верига: 600 V CSAсертифициран

Електрическа верига: 600 V ULсертифициран

Сигнализираща мрежа: 600 V CSAсертифициран

Сигнализираща мрежа: 600 V ULсертифициран

Електрическа верига: 1000 V в съответствие с IEC 60947-4-1

Сигнализираща мрежа: 1000 V в съответствие с IEC 60947-1

[Ue] номинално работно напрежениеЕлектрическа верига: ≤ 690 V AC 25...400 Hz

[Uimp] Устойчивост на импулсно напрежение8 kV в съответствие с IEC 60947

Електрическа устойчивост10 Mcycles 80 A AC-3при Ue ≤ 440 V

Категория за оползотворяванеAC-3

Категория на защитаIII

Контакти3 x 3 NO

Монтажна подпораПластина

Моторна мощност в kW37 kW при 220/230 V AC 50/60 Hz

75 kW при 380/400 V AC 50/60 Hz

75 kW при 415 V AC 50/60 Hz

75 kW при 440 V AC 50/60 Hz

Наименование на продуктаTeSys Deca

Номинален работен ток80 A (at < 60 °C) at ≤ 440 V AC AC-3 for Електрическа верига

ОбхватTeSys

Описание на полюсите3 x 3P

Представяне на устройствотофабрично окабелен

Приложение на контакторамоторен контрол

Продуктови сертификатиRINA

GL

UL

LROS (регистър на корабоплаването на Lloyds)

DNV

CCC

GOST

BV

CSA

Спомагателни контакти1 NC за KM2 line contactor

1 NO за KM3 delta contactor

СтандартиEN 60947-4-1

IEC 60947-4-1

EN 60947-5-1

UL 508

IEC 60947-5-1

CSA C22.2 No 14

Съкратено наименование на устройствотоLC3D

Допълнителни устройства

Вид спомагателни контактиМеханично свързани в съответствие с IEC 60947-5-1 3 x 1 NO + 1 NC

mirror contact в съответствие с IEC 60947-4-1 3 x 1 NC

Време без припокриване1.5 ms При изключване на захранването between NC and NO contact

1.5 ms При захранване between NC and NO contact

Граници на управляващото напрежение на бобОтпадане: 0.3...0.6 Uc at 50/60 Hz (at < 55 °C)

оперативен: 0.8...1.1 Uc at 50 Hz+C81:C98 (at < 55 °C)

оперативен: 0.85...1.1 Uc at 60 Hz (at < 55 °C)

Затягащ моментКонтролна верига: 1.2 N.m - наСамозатягащи се клеми - с отверткаПлосък Ø 6 mm

Контролна верига: 1.2 N.m - наСамозатягащи се клеми - с отверткаPhilips No 2

Електрическа верига: 12 N.m - наСамозатягащи се клеми - с отверткаflat Ø 6...8 mm

Консумация на електроенергия в състояние "ho13-13 VA 60 Hz cos phi 0.3 (at 20 °C)

15-15 VA 50 Hz cos phi 0.3 (at 20 °C)

Механична издръжливост4 Mcycles

Минимален ток за превключване5 mA for Сигнализираща мрежа

Начално време30 s

Превключвателно напрежение17 V за Сигнализираща мрежа

Пускова мощност в VA140-140 VA 60 Hz cos phi 0.75 (at 20 °C)

160-160 VA 50 Hz cos phi 0.75 (at 20 °C)

Работен обхват30 cyc/h 60 °C

Свързване - клеморедКонтролна верига: Самозатягащи се клеми 1 1-4 mm² - cable stiffness: гъвкав Без кабелен накрайник

Контролна верига: Самозатягащи се клеми 2 1-4 mm² - cable stiffness: гъвкав Без кабелен накрайник

Контролна верига: Самозатягащи се клеми 2 1-2.5 mm² - cable stiffness: гъвкав С кабелен накрайник

Контролна верига: Самозатягащи се клеми 1 1-4 mm² - cable stiffness: Твърд Без кабелен накрайник

Контролна верига: Самозатягащи се клеми 2 1-4 mm² - cable stiffness: Твърд Без кабелен накрайник

Електрическа верига: Самозатягащи се клеми 1 4-50 mm² - cable stiffness: гъвкав Без кабелен накрайник

Електрическа верига: Самозатягащи се клеми 2 4-25 mm² - cable stiffness: гъвкав Без кабелен накрайник

Електрическа верига: Самозатягащи се клеми 1 4-50 mm² - cable stiffness: гъвкав С кабелен накрайник

Електрическа верига: Самозатягащи се клеми 2 4-16 mm² - cable stiffness: гъвкав С кабелен накрайник

Електрическа верига: Самозатягащи се клеми 1 4-50 mm² - cable stiffness: Твърд Без кабелен накрайник

Електрическа верига: Самозатягащи се клеми 2 4-25 mm² - cable stiffness: Твърд Без кабелен накрайник

Контролна верига: Самозатягащи се клеми 1 1-2.5 mm² - cable stiffness: гъвкав С кабелен накрайник

Технология на бобинатаБез вграден RC модул

Топлинно разпръскване4-5 W при 50/60 Hz

Честота на мрежата25...400 Hz

Нето тегло на продукта5.4 kg

Широчина311 mm

Височина143 mm

Дълбочина183 mm

Околна среда

Защитни меркиTH в съответствие с IEC 60068-2-30

Механична устойчивостВибрации Отворен контактор: 2 Gn, 5...300 Hz

Удар Отворен контактор: 8 Gn за 11 ms

Вибрации Затворен контактор: 3 Gn, 5...300 Hz

Удар Затворен контактор: 10 Gn for 11 ms

Ниво на замърсяване3

Огнеупорно850 °C в съответствие с IEC 60695-2-1

Степен на защита IPIP20 предна страна в съответствие с IEC 60529

Съпротивление на изолацията> 10 MOhm for Сигнализираща мрежа

температура на околната среда за съхранени-60-80 °C

Температура на околния въздух при работа-40-60 °C

60-70 °C с нормиране

Устойчивост на горенеV1 в съответствие с UL 94

Допустима надморска височина3000 m
