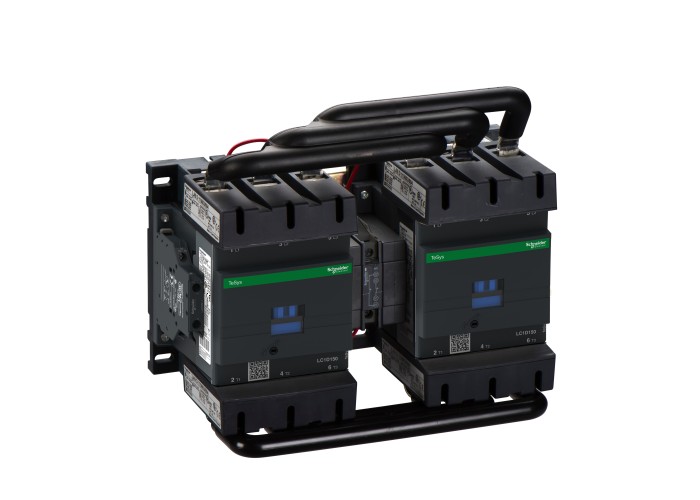

Schneider Electric LC2D150F7 - TeSys D - Реверсивен контактор MOT 150A 110V 50/60

Основни

Гама на продуктаTeSys Deca

тип ключалкамеханичен

електрически

Тип продукт или компонентreversing contactor

Тип управляващо напрежениеAC при 50/60 Hz

[Uc] Управляващо напрежение110 V AC 50/60 Hz

[Ue] Изолационно напрежениеЕлектрическа верига: 600 V CSAсертифициран

Електрическа верига: 600 V ULсертифициран

Сигнализираща мрежа: 690 V в съответствие с IEC 60947-1

Сигнализираща мрежа: 600 V CSAсертифициран

Сигнализираща мрежа: 600 V ULсертифициран

Електрическа верига: 1000 V в съответствие с IEC 60947-4-1

[Ue] номинално работно напрежениеЕлектрическа верига: ≤ 1000 V AC 25...400 Hz

Електрическа верига: ≤ 300 V DC

[Uimp] Устойчивост на импулсно напрежение8 kV в съответствие с IEC 60947

product certificationsBV

CCC

CSA

DNV

GL

RINA

UL

EAC

UKCA

Брой полюси3P

Електрическа устойчивост0.85 Mcycles 150 A AC-3 ≤ 440 V

1 Mcycles 200 A AC-1 ≤ 440 V

0.85 Mcycles 150 A AC-3e ≤ 440 V

Затягащ моментКонтролна верига: 1.2 N.m - наСамозатягащи се клеми - с отверткаПлосък Ø 6 mm

Контролна верига: 1.2 N.m - наСамозатягащи се клеми - с отверткаPhilips No 2

Електрическа верига: 12 N.m - наКонектор Шестоъгъленглавата на винта4 mm

Контролна верига: 1.2 N.m - наСамозатягащи се клеми - с отверткаpozidriv No 2

Защитен капакС

Категория за оползотворяванеAC-1

AC-3

AC-3e

Категория на защитаIII

Контакти3 NO

Механична издръжливост8000000 cycles

Монтажна подпораПластина

шина

Моторна мощност в hp40 hp at 200/208 V AC 60 Hz for 3 фази motors

50 hp at 230/240 V AC 60 Hz for 3 фази motors

100 hp at 460/480 V AC 60 Hz for 3 фази motors

125 hp at 575/600 V AC 60 Hz for 3 фази motors

Моторна мощност в kW40 kW at 220...230 V AC 50 Hz

75 kW at 380...400 V AC 50 Hz

80 kW at 415...440 V AC 50 Hz

90 kW at 500 V AC 50 Hz

100 kW at 660...690 V AC 50 Hz

75 kW at 1000 V AC 50 Hz

Наименование на продуктаTeSys Deca

ниво на безопасностB10d = 1369863 cycles Контактор с номинален товар в съответствие с EN/ISO 13849-1

B10d = 20000000 cycles Контактор с механичен товар в съответствие с EN/ISO 13849-1

Номинален действащ ток на претоварване140 A AC for Сигнализираща мрежа conforming to IEC 60947-5-1

250 A DC for Сигнализираща мрежа conforming to IEC 60947-5-1

1660 A at 440 V for Електрическа верига conforming to IEC 60947

Номинален параметър на предпазителя10 A gG for Сигнализираща мрежа conforming to IEC 60947-5-1

315 A gG at ≤ 690 V coordination Тип 1 for Електрическа верига

250 A gG at ≤ 690 V coordination Тип 2 for Електрическа верига

Номинален работен ток200 A (at < 60 °C) at ≤ 440 V AC AC-1 for Електрическа верига

150 A (at < 60 °C) at ≤ 440 V AC AC-3 for Електрическа верига

150 A (at < 60 °C) at ≤ 440 V AC AC-3e for Електрическа верига

Номинален термичен ток200 A (at 60 °C) for Електрическа верига

Номинална изключвателна способност1400 A at 440 V for Електрическа верига conforming to IEC 60947

Гама на продуктаTeSys

Представяне на устройствотоpreassembled with reversing power busbar

Приложение на контактораРезистивен товар

моторен контрол

Работен обхват1200 cyc/h 60 °C

Работно време20...35 ms затваряне

40...75 ms отваряне

Свързване - клеморедКонтролна верига: Самозатягащи се клеми 2 кабел(и)1-2.5 mm²гъвкав с накрайник на кабела

Контролна верига: Самозатягащи се клеми 1 кабел(и)1-2.5 mm²гъвкав без накрайник на кабела

Контролна верига: Самозатягащи се клеми 2 кабел(и)1-2.5 mm²гъвкав без накрайник на кабела

Контролна верига: Самозатягащи се клеми 1 кабел(и)1-2.5 mm²гъвкав с накрайник на кабела

Контролна верига: Самозатягащи се клеми 1 кабел(и)1-2.5 mm²Твърд без накрайник на кабела

Контролна верига: Самозатягащи се клеми 2 кабел(и)1-2.5 mm²Твърд без накрайник на кабела

Електрическа верига: Конектор 1 кабел(и)10-120 mm²гъвкав без накрайник на кабела

Електрическа верига: Конектор 2 кабел(и)10-50 mm²гъвкав без накрайник на кабела

Електрическа верига: Конектор 1 кабел(и)10-120 mm²гъвкав с накрайник на кабела

Електрическа верига: Конектор 2 кабел(и)10-50 mm²гъвкав с накрайник на кабела

Електрическа верига: Конектор 1 кабел(и)10-120 mm²Твърд без накрайник на кабела

Електрическа верига: Конектор 2 кабел(и)10-50 mm²Твърд без накрайник на кабела

Спомагателни контакти1 NO + 1 NC

Средна стойност на импеданса0.6 mOhm - Ith 200 A 50 Hz for Електрическа верига

СтандартиCSA C22.2 No 14

EN 60947-4-1

EN 60947-5-1

IEC 60947-4-1

IEC 60947-5-1

UL 508

Съкратено наименование на устройствотоLC2D

Топлинно отделяне на полюса24 W AC-1

13.5 W AC-3

13.5 W AC-3e

Устойчивост на ток на късо съединение250 A 40 °C - 10 min for Електрическа верига

580 A 40 °C - 1 мин for Електрическа верига

1200 A 40 °C - 10 s for Електрическа верига

1400 A 40 °C - 1 s for Електрическа верига

100 A - 1 s for Сигнализираща мрежа

120 A - 500 ms for Сигнализираща мрежа

140 A - 100 ms for Сигнализираща мрежа

Допълнителни устройства

тип моторен стартерreversing contactor

Вид спомагателни контактиМеханично свързани 1 NO + 1 NC в съответствие с IEC 60947-5-1

mirror contact 1 NC в съответствие с IEC 60947-4-1

Време без припокриване1.5 ms При изключване на захранването between NC and NO contact

1.5 ms При захранване between NC and NO contact

Граници на управляващото напрежение на бобината0.3...0.5 Uc 55-55 °C Отпадане AC 50/60 Hz

0.8...1.15 Uc 55-55 °C оперативен AC 50/60 Hz

Код за съвместимостLC2D

Консумация на електроенергия в състояние "hold-in"2-18 VA 20 °C) 0.9 60 Hz

2-18 VA 20 °C) 0.9 50 Hz

Минимален ток за превключване5 mA for Сигнализираща мрежа

Минимално напрежение при превключване17 V for Сигнализираща мрежа

Напрежение върху бобината на контактора110 V AC Стандарт

Ниво на мощност30-50 kW при 200-240 V 3 фази

55-100 kW при 380-440 V 3 фази

55-100 kW при 480-500 V 3 фази

Пускова мощност в VA280-350 VA 60 Hz 0.9 20 °C)

280-350 VA 50 Hz 0.9 20 °C)

Съвместимост на контактM13

Съпротивление на изолацията> 10 MOhm for Сигнализираща мрежа

Технология на бобинатаbuilt-in bidirectional peak limiting diode suppressor

Топлинно разпръскване3-4.5 W при 50/60 Hz

Честота на мрежата25...400 Hz

Околна среда

Нето тегло на продукта6.4 kg

Допустима надморска височина0...3000 m

Защитни меркиTH в съответствие с IEC 60068-2-30

издръжливост на климатични условия в съответствие с IACS E10

Механична устойчивостВибрации Отворен контактор: 2 Gn, 5...300 Hz

Вибрации Затворен контактор: 4 Gn, 5...300 Hz

Удар Затворен контактор: 15 Gn for 11 ms

Удар Отворен контактор: 6 Gn за 11 ms

Ниво на замърсяване3

Огнеупорно850 °C в съответствие с IEC 60695-2-1

Степен на защита IPIP20 предна страна в съответствие с IEC 60529

температура на околната среда за съхранени-60-80 °C

Температура на околния въздух при работа-40-60 °C

60-70 °C с нормиране

Устойчивост на горенеV1 в съответствие с UL 94

Широчина266 mm

Височина158 mm

Дълбочина148 mm
