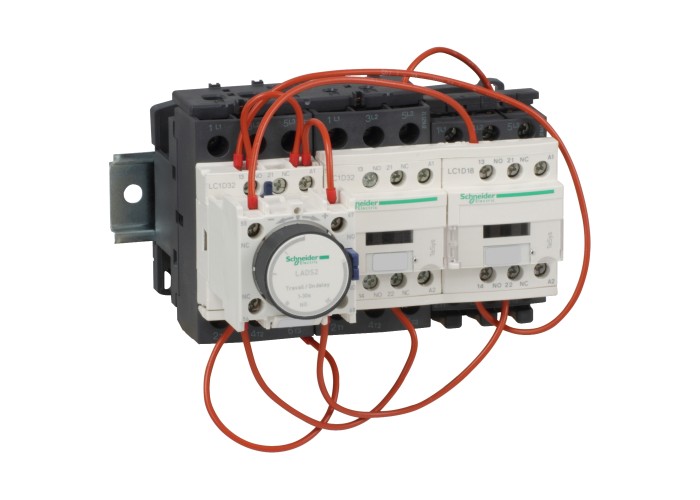

Schneider Electric LC3D32AB7 - TeSys D - Пускател TeSys D - "Звезда-триъгълник" - 3 x 3P (3 NO) - 32 A - 24 V AC бобина

Основни

Гама на продуктаTeSys Deca

тип ключалкамеханичен

Тип продукт или компонентstar delta стартер

Тип управляващо напрежениеAC при 50/60 Hz

[Uc] Управляващо напрежение24 V AC 50/60 Hz

[Ue] номинално работно напрежениеЕлектрическа верига: ≤ 690 V AC 25...400 Hz

[Uimp] Устойчивост на импулсно напрежение6 kV в съответствие с IEC 60947

Електрическа устойчивост1.65 Mcycles 32 A AC-3при Ue ≤ 440 V

Категория за оползотворяванеAC-3

Категория на защитаIII

Контакти3 x 3 NO

Монтажна подпораПластина

Моторна мощност в kW15 kW при 220/230 V AC 50/60 Hz

25 kW при 380/400 V AC 50/60 Hz

30 kW при 415 V AC 50/60 Hz

30 kW при 440 V AC 50/60 Hz

Наименование на продуктаTeSys Deca

Номинален работен ток32 A (at < 60 °C) at ≤ 440 V AC AC-3 for Електрическа верига

Гама на продуктаTeSys

TeSys Deca

Описание на полюсите3 x 3P

Предоставено оборудванеЗащитен капак

Представяне на устройствотофабрично окабелен

Приложение на контакторамоторен контрол

Продуктови сертификатиDNV

RINA

GOST

CCC

CSA

UL

LROS (регистър на корабоплаването на Lloyds)

BV

GL

Спомагателни контакти1 NC за KM1 star contactor

СтандартиUL 508

EN 60947-5-1

IEC 60947-4-1

CSA C22.2 No 14

IEC 60947-5-1

EN 60947-4-1

IEC 60335-1

Съкратено наименование на устройствотоLC3D

Допълнителни устройства

тип моторен стартерstar delta стартер

Нето тегло на продукта2.03 kg

Вид спомагателни контактиМеханично свързани в съответствие с IEC 60947-5-1 3 x 1 NO + 1 NC

mirror contact в съответствие с IEC 60947-4-1 3 x 1 NC

Време без припокриване1.5 ms При изключване на захранването between NC and NO contact

1.5 ms При захранване between NC and NO contact

Граници на управляващото напрежение на бобОтпадане: 0.3...0.6 Uc at 50/60 Hz (at < 60 °C)

оперативен: 0.8...1.1 Uc at 50 Hz+C81:C98 (at < 60 °C)

оперативен: 0.85...1.1 Uc at 60 Hz (at < 60 °C)

Затягащ моментКонтролна верига: 1.7 N.m - наСамозатягащи се клеми - с отверткаПлосък Ø 6 mm

Контролна верига: 1.7 N.m - наСамозатягащи се клеми - с отверткаPhilips No 2

Електрическа верига: 2.5 N.m - наСамозатягащи се клеми - с отверткаПлосък Ø 6 mm

Електрическа верига: 2.5 N.m - наСамозатягащи се клеми - с отверткаPhilips No 2

Електрическа верига: 1.7 N.m - наСамозатягащи се клеми - с отверткаpozidriv No 2

Контролна верига: 1.7 N.m - наСамозатягащи се клеми - с отверткаpozidriv No 2

Консумация на електроенергия в състояние "ho7.5-7.5 VA 60 Hz cos phi 0.3 (at 20 °C)

7-7 VA 50 Hz cos phi 0.3 (at 20 °C)

Механична издръжливост15 Mcycles

Минимален ток за превключване5 mA for Сигнализираща мрежа

Напрежение върху бобината на контактора24 V AC Стандарт

Начално време30 s

Ниво на мощност15-25 kW при 380-440 V 3 фази

15-25 kW при 200-240 V 3 фази

30-50 kW при 380-440 V 3 фази

Превключвателно напрежение17 V за Сигнализираща мрежа

Пускова мощност в VA70-70 VA 60 Hz cos phi 0.75 (at 20 °C)

70-70 VA 50 Hz cos phi 0.75 (at 20 °C)

Работен обхват30 cyc/h 60 °C

Свързване - клеморедКонтролна верига: Самозатягащи се клеми 1 1-4 mm² - cable stiffness: гъвкав Без кабелен накрайник

Контролна верига: Самозатягащи се клеми 2 1-4 mm² - cable stiffness: гъвкав Без кабелен накрайник

Контролна верига: Самозатягащи се клеми 1 1-4 mm² - cable stiffness: гъвкав С кабелен накрайник

Контролна верига: Самозатягащи се клеми 2 1-2.5 mm² - cable stiffness: гъвкав С кабелен накрайник

Контролна верига: Самозатягащи се клеми 1 1-4 mm² - cable stiffness: Твърд Без кабелен накрайник

Контролна верига: Самозатягащи се клеми 2 1-4 mm² - cable stiffness: Твърд Без кабелен накрайник

Електрическа верига: Самозатягащи се клеми 1 2.5-10 mm² - cable stiffness: гъвкав Без кабелен накрайник

Електрическа верига: Самозатягащи се клеми 2 2.5-10 mm² - cable stiffness: гъвкав Без кабелен накрайник

Електрическа верига: Самозатягащи се клеми 1 1-10 mm² - cable stiffness: гъвкав С кабелен накрайник

Електрическа верига: Самозатягащи се клеми 2 1.5-6 mm² - cable stiffness: гъвкав С кабелен накрайник

Електрическа верига: Самозатягащи се клеми 1 1.5-10 mm² - cable stiffness: Твърд Без кабелен накрайник

Електрическа верига: Самозатягащи се клеми 2 2.5-10 mm² - cable stiffness: Твърд Без кабелен накрайник

Технология на бобинатаБез вграден RC модул

Топлинно разпръскване2-3 W при 50/60 Hz

Честота на мрежата25...400 Hz

Широчина166 mm

Височина124 mm

Дълбочина149 mm

Околна среда

Допустима надморска височина3000 m без понижаване на номиналните стойности

Защитни меркиTH в съответствие с IEC 60068-2-30

издръжливост на климатични условия в съответствие с IACS E10

в съответствие с IEC 60947-1 Annex Q category D

Механична устойчивостВибрации Отворен контактор: 2 Gn, 5...300 Hz

Вибрации Затворен контактор: 4 Gn, 5...300 Hz

Удар Затворен контактор: 15 Gn for 11 ms

Удар Отворен контактор: 8 Gn за 11 ms

Ниво на замърсяване3

Огнеупорно850 °C в съответствие с IEC 60695-2-1

Степен на защита IPIP20 предна страна в съответствие с IEC 60529

Съпротивление на изолацията> 10 MOhm for Сигнализираща мрежа

температура на околната среда за съхранени-60-80 °C

Температура на околния въздух при работа-40-70 °C При Uc

Устойчивост на горенеV1 в съответствие с UL 94
