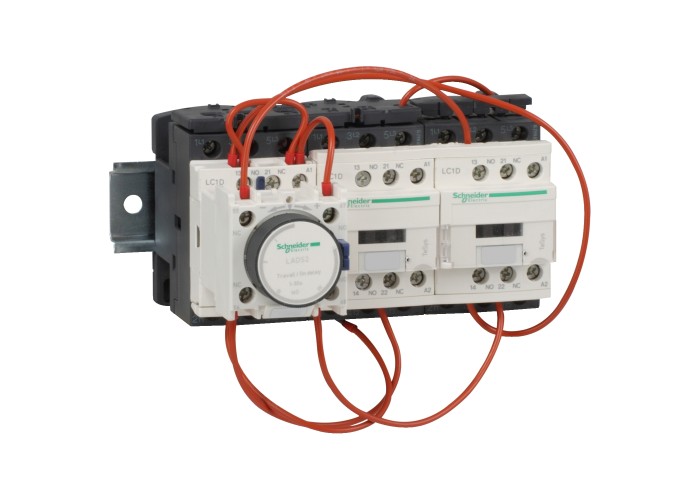

Schneider Electric LC3D180AP7 - TeSys D - Пускател TeSys D - "Звезда-триъгълник" - 3 x 3P (3 NO) - 18 A - 230 V AC бобина

Основни

Гама на продуктаTeSys Deca

тип ключалкамеханичен

Тип продукт или компонентstar delta стартер

Тип управляващо напрежениеAC при 50/60 Hz

[Uc] Управляващо напрежение230 V AC 50/60 Hz

[Ue] Изолационно напрежениеЕлектрическа верига: 600 V CSAсертифициран

Електрическа верига: 600 V ULсертифициран

Сигнализираща мрежа: 600 V CSAсертифициран

Сигнализираща мрежа: 600 V ULсертифициран

Електрическа верига: 1000 V в съответствие с IEC 60947-4-1

Сигнализираща мрежа: 1000 V в съответствие с IEC 60947-1

[Ue] номинално работно напрежениеЕлектрическа верига: ≤ 690 V AC 25...400 Hz

[Uimp] Устойчивост на импулсно напрежение8 kV в съответствие с IEC 60947

Електрическа устойчивост1.65 Mcycles 18 A AC-3при Ue ≤ 440 V

Категория за оползотворяванеAC-3

Категория на защитаIII

Контакти3 x 3 NO

Монтажна подпорашина

Моторна мощност в kW11 kW при 220/230 V AC 50/60 Hz

22 kW при 415 V AC 50/60 Hz

22 kW при 440 V AC 50/60 Hz

18.5 kW при 380/400 V AC 50/60 Hz

Наименование на продуктаTeSys Deca

Номинален работен ток18 A (at < 60 °C) at ≤ 440 V AC AC-3 for Електрическа верига

ОбхватTeSys

TeSys Deca

Описание на полюсите3 x 3P

Предоставено оборудванеЗащитен капак

Представяне на устройствотофабрично окабелен

Приложение на контакторамоторен контрол

Продуктови сертификатиDNV

CSA

RINA

LROS (регистър на корабоплаването на Lloyds)

GOST

UL

CCC

GL

BV

Спомагателни контакти1 NC за KM1 star contactor

СтандартиEN 60947-4-1

EN 60947-5-1

IEC 60947-4-1

IEC 60947-5-1

CSA C22.2 No 14

UL 508

IEC 60335-1

Съкратено наименование на устройствотоLC3D

Допълнителни устройства

тип моторен стартерstar delta стартер

Вид спомагателни контактиМеханично свързани в съответствие с IEC 60947-5-1 3 x 1 NO + 1 NC

mirror contact в съответствие с IEC 60947-4-1 3 x 1 NC

Време без припокриване1.5 ms При изключване на захранването between NC and NO contact

1.5 ms При захранване between NC and NO contact

Граници на управляващото напрежение на бобОтпадане: 0.3...0.6 Uc at 50/60 Hz (at < 60 °C)

оперативен: 0.8...1.1 Uc at 50 Hz+C81:C98 (at < 60 °C)

оперативен: 0.85...1.1 Uc at 60 Hz (at < 60 °C)

Затягащ моментЕлектрическа верига: 1.7 N.m - наСамозатягащи се клеми - с отверткаПлосък Ø 6 mm

Електрическа верига: 1.7 N.m - наСамозатягащи се клеми - с отверткаPhilips No 2

Контролна верига: 1.7 N.m - наСамозатягащи се клеми - с отверткаПлосък Ø 6 mm

Контролна верига: 1.7 N.m - наСамозатягащи се клеми - с отверткаPhilips No 2

Електрическа верига: 1.7 N.m - наСамозатягащи се клеми - с отверткаpozidriv No 2

Контролна верига: 1.7 N.m - наСамозатягащи се клеми - с отверткаpozidriv No 2

Консумация на електроенергия в състояние "ho7.5-7.5 VA 60 Hz cos phi 0.3 (at 20 °C)

7-7 VA 50 Hz cos phi 0.3 (at 20 °C)

Минимален ток за превключване5 mA for Сигнализираща мрежа

Напрежение върху бобината на контактора230 V AC Стандарт

Начално време30 s

Ниво на мощност7-11 kW при 200-240 V 3 фази

15-25 kW при 380-440 V 3 фази

Превключвателно напрежение17 V за Сигнализираща мрежа

Пускова мощност в VA70-70 VA 60 Hz cos phi 0.75 (at 20 °C)

70-70 VA 50 Hz cos phi 0.75 (at 20 °C)

Работен обхват30 cyc/h 60 °C

Свързване - клеморедКонтролна верига: Самозатягащи се клеми 1 1-4 mm² - cable stiffness: гъвкав Без кабелен накрайник

Контролна верига: Самозатягащи се клеми 2 1-4 mm² - cable stiffness: гъвкав Без кабелен накрайник

Контролна верига: Самозатягащи се клеми 1 1-4 mm² - cable stiffness: гъвкав С кабелен накрайник

Контролна верига: Самозатягащи се клеми 2 1-2.5 mm² - cable stiffness: гъвкав С кабелен накрайник

Контролна верига: Самозатягащи се клеми 1 1-4 mm² - cable stiffness: Твърд Без кабелен накрайник

Контролна верига: Самозатягащи се клеми 2 1-4 mm² - cable stiffness: Твърд Без кабелен накрайник

Електрическа верига: Самозатягащи се клеми 1 1.5-6 mm² - cable stiffness: гъвкав Без кабелен накрайник

Електрическа верига: Самозатягащи се клеми 2 1.5-6 mm² - cable stiffness: гъвкав Без кабелен накрайник

Електрическа верига: Самозатягащи се клеми 1 1-6 mm² - cable stiffness: гъвкав С кабелен накрайник

Електрическа верига: Самозатягащи се клеми 2 1-4 mm² - cable stiffness: гъвкав С кабелен накрайник

Електрическа верига: Самозатягащи се клеми 1 1.5-6 mm² - cable stiffness: Твърд Без кабелен накрайник

Електрическа верига: Самозатягащи се клеми 2 1.5-6 mm² - cable stiffness: Твърд Без кабелен накрайник

Технология на бобинатаБез вграден RC модул

Топлинно разпръскване2-3 W при 50/60 Hz

Честота на мрежата25...400 Hz

Нето тегло на продукта1.73 kg

Широчина144 mm

Височина124 mm

Дълбочина143 mm

Околна среда

Защитни меркиTH в съответствие с IEC 60068-2-30

издръжливост на климатични условия в съответствие с IACS E10

в съответствие с IEC 60947-1 Annex Q category D

Механична устойчивостВибрации Отворен контактор: 2 Gn, 5...300 Hz

Вибрации Затворен контактор: 4 Gn, 5...300 Hz

Удар Отворен контактор: 10 Gn for 11 ms

Удар Затворен контактор: 15 Gn for 11 ms

Ниво на замърсяване3

Огнеупорно850 °C в съответствие с IEC 60695-2-1

Степен на защита IPIP20 предна страна в съответствие с IEC 60529

Съпротивление на изолацията> 10 MOhm for Сигнализираща мрежа

температура на околната среда за съхранени-60-80 °C

Температура на околния въздух при работа-40-70 °C При Uc

Устойчивост на горенеV1 в съответствие с UL 94

Допустима надморска височина3000 m без понижаване на номиналните стойности
