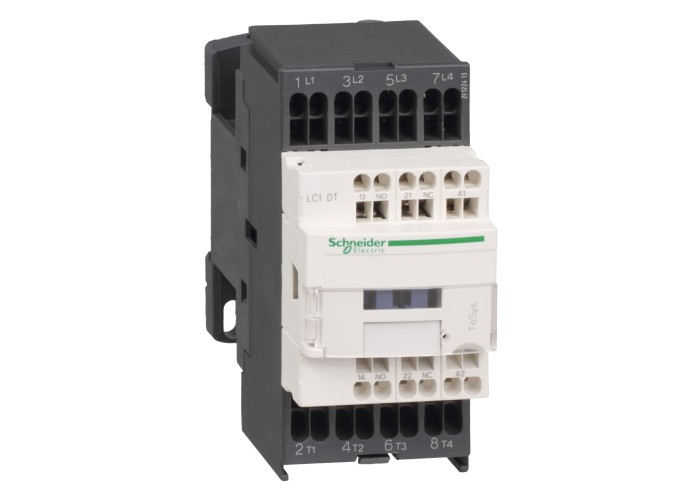

Schneider Electric LC1DT203B7 - TeSys D - Контактор TeSys D - 4P(4 NO) -AC-1-<= 440 V 20 A - 24 V AC 50/60 Hz, бобина

Основни

Гама на продуктаTeSys Deca

Тип продукт или компонентКонтактор

[Uc] Управляващо напрежение24 V AC 50/60 Hz

[Ue] номинално работно напрежениеЕлектрическа верига: ≤ 690 V AC 25...400 Hz

Електрическа верига: ≤ 300 V DC

Брой полюси4P

Категория за оползотворяванеAC-1

Номинален работен ток20 A (at < 60 °C) at ≤ 440 V AC AC-1 for Електрическа верига

ОбхватTeSys

TeSys Deca

Приложение на контактораРезистивен товар

Съкратено наименование на устройствотоLC1D

Допълнителни устройства

Тип управляващо напрежениеAC при 50/60 Hz

[Ue] Изолационно напрежениеЕлектрическа верига: 600 V CSAсертифициран

Електрическа верига: 600 V ULсертифициран

Сигнализираща мрежа: 690 V в съответствие с IEC 60947-1

Сигнализираща мрежа: 600 V CSAсертифициран

Сигнализираща мрежа: 600 V ULсертифициран

Електрическа верига: 690 V в съответствие с IEC 60947-4-1

[Uimp] Устойчивост на импулсно напрежение6 kV в съответствие с IEC 60947

Вид спомагателни контактиМеханично свързани 1 NO + 1 NC в съответствие с IEC 60947-5-1

mirror contact 1 NC в съответствие с IEC 60947-4-1

Време без припокриване1.5 ms При изключване на захранването between NC and NO contact

1.5 ms При захранване between NC and NO contact

Граници на управляващото напрежение на бобината0.3...0.6 Uc -40-70 °C Отпадане AC 50/60 Hz

0.8...1.1 Uc -40-60 °C оперативен AC 50 Hz+C81:C98

0.85...1.1 Uc -40-60 °C оперативен AC 60 Hz

1...1.1 Uc 60-70 °C оперативен AC 50/60 Hz

Защитен капакС

Категория на защитаIII

Код за съвместимостLC1D

Консумация на електроенергия в състояние "ho7.5-7.5 VA 60 Hz cos phi 0.3 (at 20 °C)

7-7 VA 50 Hz cos phi 0.3 (at 20 °C)

Контакти4 NO

Механична издръжливост15 Mcycles

Минимален ток за превключване5 mA for Сигнализираща мрежа

Минимално напрежение при превключване17 V for Сигнализираща мрежа

Монтажна подпорашина

Пластина

ниво на безопасностB10d = 1369863 cycles Контактор с номинален товар в съответствие с EN/ISO 13849-1

B10d = 20000000 cycles Контактор с механичен товар в съответствие с EN/ISO 13849-1

Ниво на замърсяване3

Номинален действащ ток на претоварване140 A AC for Сигнализираща мрежа conforming to IEC 60947-5-1

250 A DC for Сигнализираща мрежа conforming to IEC 60947-5-1

250 A at 440 V for Електрическа верига conforming to IEC 60947

Номинален параметър на предпазителя10 A gG for Сигнализираща мрежа conforming to IEC 60947-5-1

25 A gG at ≤ 690 V coordination Тип 1 for Електрическа верига

20 A gG at ≤ 690 V coordination Тип 2 for Електрическа верига

Номинален термичен ток10 A (at 60 °C) for Сигнализираща мрежа

20 A (at 60 °C) for Електрическа верига

Номинална изключвателна способност250 A at 440 V for Електрическа верига conforming to IEC 60947

Пускова мощност в VA70-70 VA 60 Hz cos phi 0.75 (at 20 °C)

70-70 VA 50 Hz cos phi 0.75 (at 20 °C)

Работен обхват3600 cyc/h 60 °C

Работно време4...19 ms отваряне

12...22 ms затваряне

Свързване - клеморедКонтролна верига: spring terminals 1 2.5-2.5 mm² - cable stiffness: гъвкав Без кабелен накрайник

Контролна верига: spring terminals 2 2.5-2.5 mm² - cable stiffness: гъвкав Без кабелен накрайник

Електрическа верига: spring terminals 1 2.5-2.5 mm² - cable stiffness: гъвкав Без кабелен накрайник

Електрическа верига: spring terminals 2 2.5-2.5 mm² - cable stiffness: гъвкав Без кабелен накрайник

Спомагателни контакти1 NO + 1 NC

Средна стойност на импеданса2.5 mOhm - Ith 20 A 50 Hz for Електрическа верига

Съвместимост на контактM6

Съпротивление на изолацията> 10 MOhm for Сигнализираща мрежа

Технология на бобинатаБез вграден RC модул

Топлинно отделяне на полюса1.56 W AC-1

Топлинно разпръскване2-3 W at 50/60 Hz

Устойчивост на ток на късо съединение30 A 40 °C - 10 min for Електрическа верига

61 A 40 °C - 1 мин for Електрическа верига

105 A 40 °C - 10 s for Електрическа верига

210 A 40 °C - 1 s for Електрическа верига

100 A - 1 s for Сигнализираща мрежа

120 A - 500 ms for Сигнализираща мрежа

140 A - 100 ms for Сигнализираща мрежа

Честота на мрежата25...400 Hz

Околна среда

Допустима температура на околния въздух ок-40-60 °C

60-70 °C с нормиране

Защитни меркиTH в съответствие с IEC 60068-2-30

издръжливост на климатични условия в съответствие с IACS E10 exposure to damp heat

в съответствие с IEC 60947-1 Annex Q category D exposure to damp heat

Механична устойчивостВибрации Отворен контактор (2 Gn, 5...300 Hz)

Вибрации Затворен контактор (4 Gn, 5...300 Hz)

Удар Затворен контактор (15 Gn for 11 ms)

Удар Отворен контактор (10 Gn for 11 ms)

Огнеупорно850 °C в съответствие с IEC 60695-2-1

Продуктови сертификатиLROS (регистър на корабоплаването на Lloyds)

UL

CCC

DNV

GOST

RINA

CSA

BV

GL

СтандартиCSA C22.2 No 14

EN 60947-4-1

EN 60947-5-1

IEC 60947-4-1

IEC 60947-5-1

UL 508

IEC 60335-1

Степен на защита IPIP20 предна страна в съответствие с IEC 60529

Устойчивост на горенеV1 в съответствие с UL 94

Нето тегло на продукта0.365 kg

Допустима надморска височина0...3000 m

Широчина45 mm

Височина99 mm

Дълбочина92 mm
