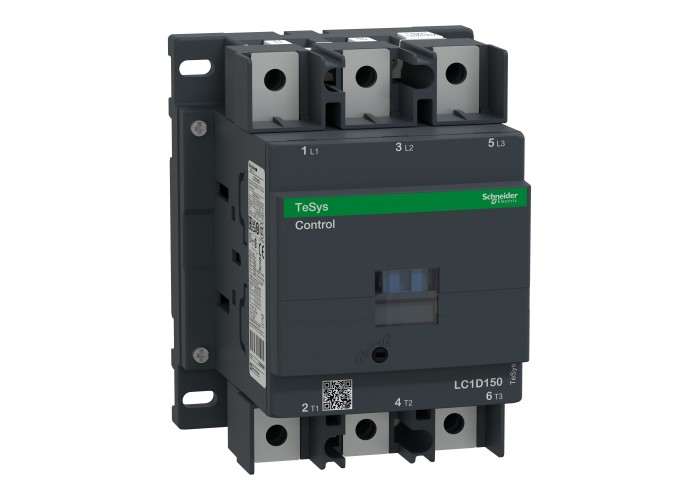

Schneider Electric LC1D1506U7 - TeSys D - Контактор TeSys D - 3P(3 NO)- AC3-<= 440 V 150 A - 240 V AC 50/60 Hz, бобина

Основни

Гама на продуктаTeSys Deca

Тип продукт или компонентКонтактор

[Uc] Управляващо напрежение240 V AC 50/60 Hz

[Ue] номинално работно напрежениеЕлектрическа верига: ≤ 1000 V AC 25...400 Hz

Електрическа верига: ≤ 300 V DC

Брой полюси3P

Категория за оползотворяванеAC-3

AC-4

AC-1

AC-3e

Номинален работен ток200 A (at < 60 °C) at ≤ 440 V AC AC-1 for Електрическа верига

150 A (at < 60 °C) at ≤ 440 V AC AC-3 for Електрическа верига

150 A (at < 60 °C) at ≤ 440 V AC AC-3e for Електрическа верига

Гама на продуктаTeSys

Приложение на контакторамоторен контрол

Резистивен товар

Съкратено наименование на устройствотоLC1D

Допълнителни устройства

Тип управляващо напрежениеAC при 50/60 Hz

[Ue] Изолационно напрежениеЕлектрическа верига: 600 V CSAсертифициран

Електрическа верига: 600 V ULсертифициран

Електрическа верига: 1000 V в съответствие с IEC 60947-4-1

Сигнализираща мрежа: 690 V в съответствие с IEC 60947-1

Сигнализираща мрежа: 600 V CSAсертифициран

Сигнализираща мрежа: 600 V ULсертифициран

[Uimp] Устойчивост на импулсно напрежение8 kV в съответствие с IEC 60947

Вид спомагателни контактиМеханично свързани 1 NO + 1 NC в съответствие с IEC 60947-5-1

mirror contact 1 NC в съответствие с IEC 60947-4-1

Време без припокриване1.5 ms При изключване на захранването between NC and NO contact

1.5 ms При захранване between NC and NO contact

Граници на управляващото напрежение на бобината0.3...0.5 Uc -40-70 °C Отпадане AC 50/60 Hz

0.8...1.15 Uc -40-55 °C оперативен AC 50/60 Hz

1...1.15 Uc 55-70 °C оперативен AC 50/60 Hz

Електрическа устойчивост0.85 Mcycles 150 A AC-3при Ue ≤ 440 V

1 Mcycles 200 A AC-1при Ue ≤ 440 V

0.85 Mcycles 150 A AC-3eпри Ue ≤ 440 V

Затягащ моментКонтролна верига: 1.2 N.m - напръстенови клеми - с отверткаПлосък Ø 6 mm M3.5

Контролна верига: 1.2 N.m - напръстенови клеми - с отверткаPhilips No 2 M3.5

Електрическа верига: 12 N.m - напръстенови клеми Шестоъгъленглавата на винта13 mm M8

Електрическа верига: 12 N.m - нашини Шестоъгъленглавата на винта13 mm M8

Контролна верига: 1.2 N.m - напръстенови клеми - с отверткаpozidriv No 2 M3.5

Защитен капакС

Категория на защитаIII

Код за съвместимостLC1D

Консумация на електроенергия в състояние "ho2-18 VA 60 Hz cos phi 0.9 (at 20 °C)

2-18 VA 50 Hz cos phi 0.9 (at 20 °C)

Контакти3 NO

Механична издръжливост8 Mcycles

Минимален ток за превключване5 mA for Сигнализираща мрежа

Минимално напрежение при превключване17 V for Сигнализираща мрежа

Монтажна подпорашина

Пластина

Моторна мощност в hp40 hp at 200/208 V AC 50/60 Hz for 3 фази motors

50 hp at 230/240 V AC 50/60 Hz for 3 фази motors

100 hp at 460/480 V AC 50/60 Hz for 3 фази motors

125 hp at 575/600 V AC 50/60 Hz for 3 фази motors

Моторна мощност в kW40 kW at 220...230 V AC 50/60 Hz (AC-3)

75 kW at 380...400 V AC 50/60 Hz (AC-3)

80 kW at 415...440 V AC 50/60 Hz (AC-3)

90 kW at 500 V AC 50/60 Hz (AC-3)

100 kW at 660...690 V AC 50/60 Hz (AC-3)

75 kW at 1000 V AC 50/60 Hz (AC-3)

22 kW at 400 V AC 50/60 Hz (AC-4)

40 kW at 220...230 V AC 50/60 Hz (AC-3e)

75 kW at 380...400 V AC 50/60 Hz (AC-3e)

80 kW at 415...440 V AC 50/60 Hz (AC-3e)

90 kW at 500 V AC 50/60 Hz (AC-3e)

100 kW at 660...690 V AC 50/60 Hz (AC-3e)

75 kW at 1000 V AC 50/60 Hz (AC-3e)

ниво на безопасностB10d = 684932 cycles Контактор с номинален товар в съответствие с EN/ISO 13849-1

B10d = 10000000 cycles Контактор с механичен товар в съответствие с EN/ISO 13849-1

Ниво на замърсяване3

Номинален действащ ток на претоварване140 A AC for Сигнализираща мрежа conforming to IEC 60947-5-1

250 A DC for Сигнализираща мрежа conforming to IEC 60947-5-1

1660 A at 440 V for Електрическа верига conforming to IEC 60947

Номинален параметър на предпазителя10 A gG for Сигнализираща мрежа conforming to IEC 60947-5-1

315 A gG at ≤ 690 V coordination Тип 1 for Електрическа верига

250 A gG at ≤ 690 V coordination Тип 2 for Електрическа верига

Номинален термичен ток200 A (at 60 °C) for Електрическа верига

Номинална изключвателна способност1400 A at 440 V for Електрическа верига conforming to IEC 60947

Пускова мощност в VA280-350 VA 60 Hz cos phi 0.9 (at 20 °C)

280-350 VA 50 Hz cos phi 0.9 (at 20 °C)

Работен обхват1200 cyc/h 60 °C

Работно време20...35 ms затваряне

40...75 ms отваряне

Свързване - клеморедКонтролна верига: пръстенови клеми - external diameter: 8 mm

Електрическа верига: пръстенови клеми - external diameter: 25 mm

Електрическа верига: шини 1 - busbar cross section: 5 x 25 mm

Спомагателни контакти1 NO + 1 NC

Средна стойност на импеданса0.6 mOhm - Ith 200 A 50 Hz for Електрическа верига

Съвместимост на контактM13

Съпротивление на изолацията> 10 MOhm for Сигнализираща мрежа

Технология на бобинатаbuilt-in bidirectional peak limiting diode suppressor

Топлинно отделяне на полюса24 W AC-1

13.5 W AC-3

13.5 W AC-3e

Топлинно разпръскване3-4.5 W at 50/60 Hz

Устойчивост на ток на късо съединение250 A 40 °C - 10 min for Електрическа верига

580 A 40 °C - 1 мин for Електрическа верига

1200 A 40 °C - 10 s for Електрическа верига

1400 A 40 °C - 1 s for Електрическа верига

100 A - 1 s for Сигнализираща мрежа

120 A - 500 ms for Сигнализираща мрежа

140 A - 100 ms for Сигнализираща мрежа

Честота на мрежата25...400 Hz

Околна среда

Нето тегло на продукта2.5 kg

Допустима надморска височина0...3000 m

Допустима температура на околния въздух ок-40-60 °C

60-70 °C с нормиране

Защитни меркиTH в съответствие с IEC 60068-2-30

издръжливост на климатични условия в съответствие с IACS E10 exposure to damp heat

Механична устойчивостВибрации Отворен контактор (2 Gn, 5...300 Hz)

Вибрации Затворен контактор (4 Gn, 5...300 Hz)

Удар Затворен контактор (15 Gn for 11 ms)

Удар Отворен контактор (6 Gn за 11 ms)

Огнеупорно850 °C в съответствие с IEC 60695-2-1

Продуктови сертификатиCCC

GL

DNV

BV

UL

CSA

GOST

LROS (регистър на корабоплаването на Lloyds)

RINA

UKCA

CE

СтандартиCSA C22.2 No 14

EN 60947-4-1

EN 60947-5-1

IEC 60947-4-1

IEC 60947-5-1

UL 508

Степен на защита IPIP20 предна страна в съответствие с IEC 60529

Устойчивост на горенеV1 в съответствие с UL 94

Широчина120 mm

Височина158 mm

Дълбочина136 mm
