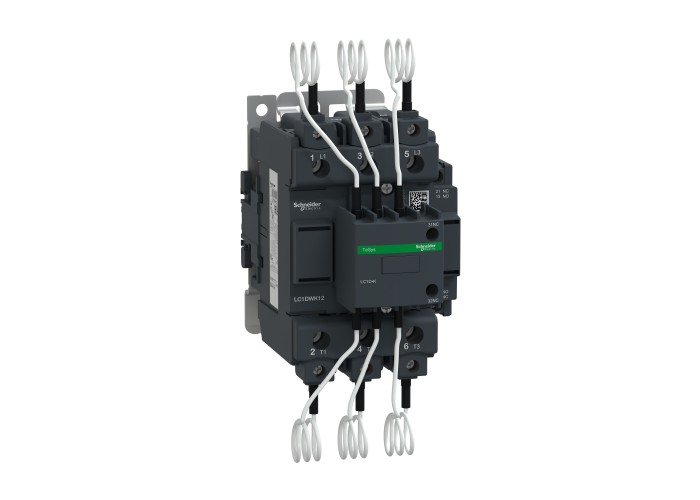

Schneider Electric LC1DWK12P7 - TeSys D - Кондензаторен контактор 60 KVAR 230VAC 50/60 Hz

Основни

Гама на продуктаTeSys Deca

Тип продукт или компонентcapacitor duty contactor

Тип управляващо напрежениеAC при 50/60 Hz

[Uc] Управляващо напрежение230 V AC 50/60 Hz

[Ue] номинално работно напрежениеЕлектрическа верига: 690 V AC 50/60 Hz

Брой полюси3P

Електрическа устойчивост300000 cyclesпри Ue 400 V

200000 cyclesпри Ue 690 V

Затягащ моментЕлектрическа верига: 12 N.m - наКонектор

Контролна верига: 1.7 N.m - наСамозатягащи се клеми

Категория за оползотворяванеAC-6b

Контакти3 NO

Монтажна подпораDIN шина

Пластина

Наименование на продуктаTeSys LC1D.K

TeSys Deca

Гама на продуктаTeSys

Приложение на контактораpower factor correction

Приложение на устройствотоКонтрол

Продуктови сертификатиIECEE CB Scheme

UL

CSA

UKCA

Работен обхват240 cyc/h

реактивна мощност35 kvar при 230-230 V AC 50 Hz при < 60 °C

63 kvar при 400-400 V AC 50 Hz при < 60 °C

67 kvar при 440-440 V AC 50 Hz при < 60 °C

104 kvar при 690-690 V AC 50 Hz при < 60 °C

30 kvar при 230-230 V AC 60 Hz при < 60 °C

60 kvar при 460-460 V AC 60 Hz при < 60 °C

80 kvar при 575-575 V AC 60 Hz при < 60 °C

Свързване - клеморедКонтролна верига: Самозатягащи се клеми 1 1-4 mm² - cable stiffness: Твърд

Контролна верига: Самозатягащи се клеми 2 1-4 mm² - cable stiffness: Твърд

Контролна верига: Самозатягащи се клеми 1 1-4 mm² - cable stiffness: гъвкав Без кабелен накрайник

Контролна верига: Самозатягащи се клеми 2 1-4 mm² - cable stiffness: гъвкав Без кабелен накрайник

Контролна верига: Самозатягащи се клеми 1 1-4 mm² - cable stiffness: гъвкав С кабелен накрайник

Контролна верига: Самозатягащи се клеми 2 1-2.5 mm² - cable stiffness: гъвкав С кабелен накрайник

Електрическа верига: Конектор 1 4-50 mm² - cable stiffness: Твърд

Електрическа верига: Конектор 2 4-25 mm² - cable stiffness: Твърд

Електрическа верига: Конектор 1 4-50 mm² - cable stiffness: гъвкав Без кабелен накрайник

Електрическа верига: Конектор 2 4-25 mm² - cable stiffness: гъвкав Без кабелен накрайник

Електрическа верига: Конектор 1 4-50 mm² - cable stiffness: гъвкав С кабелен накрайник

Електрическа верига: Конектор 2 4-16 mm² - cable stiffness: гъвкав С кабелен накрайник

Спомагателни контакти1 NO + 2 NC Мигновен

СтандартиEN/IEC 60947-1

EN/IEC 60947-4-1

UL 60947-4-1

CSA C22.2 No 60947-4-1

Съкратено наименование на устройствотоLC1DWK

Допълнителни устройства

Вид спомагателни контактиМеханично свързани 1 NO + 2 NC в съответствие с IEC 60947-5-1

Код за съвместимостLC1D

Околна среда

Нето тегло на продукта1.65 kg

Допустима надморска височина0...3000 m

Степен на защита IPIP20 предна страна в съответствие с IEC 60529

температура на околната среда за съхранени-60-80 °C

Температура на околния въздух при работа-5-60 °C

Широчина85 mm

Височина180 mm

Дълбочина154 mm
