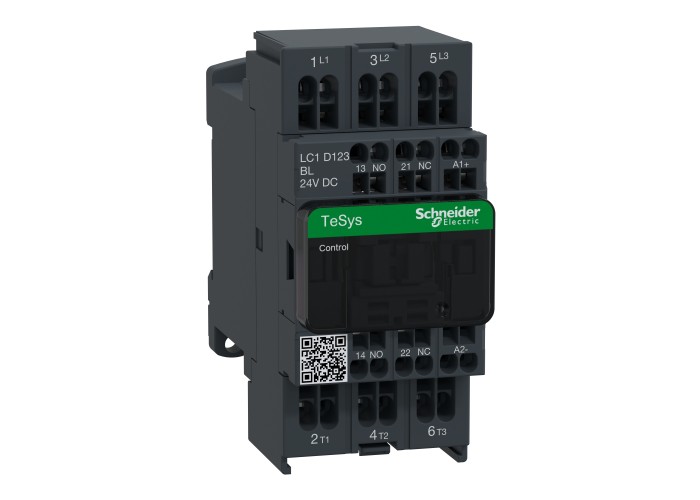

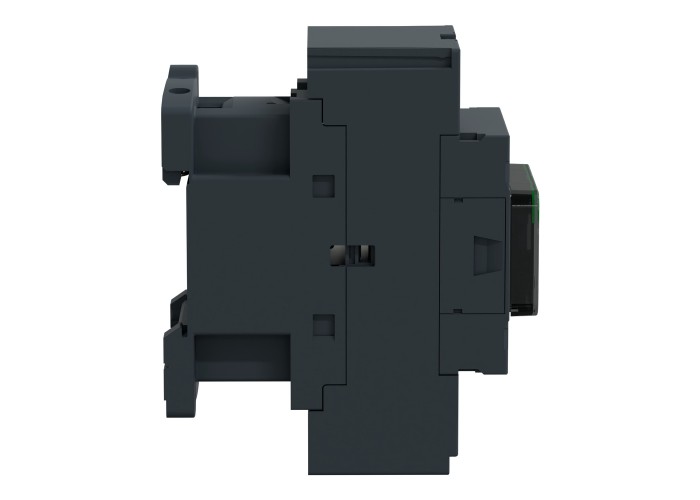

Контактор, 12А, 3P, NO+NC, 24V, DC бобина, TeSys D, Schneider Electric LC1D123BL

Основни

Гама на продуктаTeSys Deca

Тип продукт или компонентКонтактор

[Uc] Управляващо напрежение24 V DC

[Ue] номинално работно напрежениеЕлектрическа верига: ≤ 690 V AC 25...400 Hz

Електрическа верига: ≤ 300 V DC

Брой полюси3P

Категория за оползотворяванеAC-3

AC-1

AC-4

AC-3e

Номинален работен ток16 A (at < 60 °C) at ≤ 440 V AC AC-1 for Електрическа верига

12 A (at < 60 °C) at ≤ 440 V AC AC-3 for Електрическа верига

12 A (at < 60 °C) at ≤ 440 V AC AC-3e for Електрическа верига

Приложение на контакторамоторен контрол

Резистивен товар

Съкратено наименование на устройствотоLC1D

Допълнителни устройства

Тип управляващо напрежениеDC low consumption

[Ue] Изолационно напрежениеЕлектрическа верига: 690 V в съответствие с IEC 60947-4-1

Електрическа верига: 600 V CSAсертифициран

Електрическа верига: 600 V ULсертифициран

Сигнализираща мрежа: 690 V в съответствие с IEC 60947-1

Сигнализираща мрежа: 600 V CSAсертифициран

Сигнализираща мрежа: 600 V ULсертифициран

[Uimp] Устойчивост на импулсно напрежение6 kV в съответствие с IEC 60947

Вид спомагателни контактиМеханично свързани 1 NO + 1 NC в съответствие с IEC 60947-5-1

mirror contact 1 NC в съответствие с IEC 60947-4-1

Време без припокриване1.5 ms При изключване на захранването between NC and NO contact

1.5 ms При захранване between NC and NO contact

Времева константа40 ms

Граници на управляващото напрежение на бобината0.1...0.3 Uc -40-70 °C Отпадане DC

0.8...1.25 Uc -40-60 °C оперативен DC

1...1.25 Uc 60-70 °C оперативен DC

Електрическа устойчивост2 Mcycles 12 A AC-3при Ue ≤ 440 V

0.8 Mcycles 25 A AC-1при Ue ≤ 440 V

2 Mcycles 12 A AC-3eпри Ue ≤ 440 V

Защитен капакС

Категория на защитаIII

Код за съвместимостLC1D

Консумация на мощност в състояние "hold-in"2.4-2.4 W при 20 °C

Контакти3 NO

Механична издръжливост30 Mcycles

Минимален ток за превключване5 mA for Сигнализираща мрежа

Минимално напрежение при превключване17 V for Сигнализираща мрежа

Монтажна подпорашина

Пластина

Моторна мощност в hp0.5 hp at 115 V AC 50/60 Hz for 1 фаза motors

2 hp at 230/240 V AC 50/60 Hz for 1 фаза motors

3 hp at 200/208 V AC 50/60 Hz for 3 фази motors

3 hp at 230/240 V AC 50/60 Hz for 3 фази motors

7.5 hp at 460/480 V AC 50/60 Hz for 3 фази motors

10 hp at 575/600 V AC 50/60 Hz for 3 фази motors

Моторна мощност в kW3 kW at 220...230 V AC 50/60 Hz (AC-3)

5.5 kW at 380...400 V AC 50/60 Hz (AC-3)

5.5 kW at 415 V AC 50/60 Hz (AC-3)

5.5 kW at 440 V AC 50/60 Hz (AC-3)

7.5 kW at 500 V AC 50/60 Hz (AC-3)

7.5 kW at 660...690 V AC 50/60 Hz (AC-3)

3 kW at 220...230 V AC 50/60 Hz (AC-3e)

5.5 kW at 380...400 V AC 50/60 Hz (AC-3e)

5.5 kW at 415 V AC 50/60 Hz (AC-3e)

5.5 kW at 440 V AC 50/60 Hz (AC-3e)

7.5 kW at 500 V AC 50/60 Hz (AC-3e)

7.5 kW at 660...690 V AC 50/60 Hz (AC-3e)

3.7 kW at 400 V AC 50/60 Hz (AC-4)

ниво на безопасностB10d = 1369863 cycles Контактор с номинален товар в съответствие с EN/ISO 13849-1

B10d = 20000000 cycles Контактор с механичен товар в съответствие с EN/ISO 13849-1

Ниво на замърсяване3

Номинален действащ ток на претоварване250 A at 440 V for Електрическа верига conforming to IEC 60947

140 A AC for Сигнализираща мрежа conforming to IEC 60947-5-1

250 A DC for Сигнализираща мрежа conforming to IEC 60947-5-1

Номинален параметър на предпазителя10 A gG for Сигнализираща мрежа conforming to IEC 60947-5-1

40 A gG at ≤ 690 V coordination Тип 1 for Електрическа верига

25 A gG at ≤ 690 V coordination Тип 2 for Електрическа верига

Номинален термичен ток10 A (at 60 °C) for Сигнализираща мрежа

16 A (at 60 °C) for Електрическа верига

Номинална изключвателна способност250 A at 440 V for Електрическа верига conforming to IEC 60947

Пускова мощност в W2.4-2.4 W(при20 °C)

Работен обхват3600 cyc/h 60 °C

Работно време77 ±15 % ms затваряне

25 ±20 % ms отваряне

Свързване - клеморедЕлектрическа верига: spring terminals 1 2.5-2.5 mm² - cable stiffness: гъвкав Без кабелен накрайник

Електрическа верига: spring terminals 2 2.5-2.5 mm² - cable stiffness: гъвкав Без кабелен накрайник

Контролна верига: spring terminals 1 2.5-2.5 mm² - cable stiffness: гъвкав Без кабелен накрайник

Контролна верига: spring terminals 2 2.5-2.5 mm² - cable stiffness: гъвкав Без кабелен накрайник

Спомагателни контакти1 NO + 1 NC

Средна стойност на импеданса2.5 mOhm - Ith 16 A 50 Hz for Електрическа верига

Съвместимост на контактM5

Съпротивление на изолацията> 10 MOhm for Сигнализираща мрежа

Технология на бобинатаbuilt-in bidirectional peak limiting diode suppressor

Топлинно отделяне на полюса0.36 W AC-3

1.56 W AC-1

0.36 W AC-3e

Устойчивост на ток на късо съединение105 A 40 °C - 10 s for Електрическа верига

210 A 40 °C - 1 s for Електрическа верига

30 A 40 °C - 10 min for Електрическа верига

61 A 40 °C - 1 мин for Електрическа верига

100 A - 1 s for Сигнализираща мрежа

120 A - 500 ms for Сигнализираща мрежа

140 A - 100 ms for Сигнализираща мрежа

Честота на мрежата25...400 Hz

Околна среда

Нето тегло на продукта0.485 kg

Допустима надморска височина0...3000 m

Допустима температура на околния въздух ок-40-60 °C

60-70 °C с нормиране

Защитни меркиTH в съответствие с IEC 60068-2-30

издръжливост на климатични условия в съответствие с IACS E10 exposure to damp heat

в съответствие с IEC 60947-1 Annex Q category D exposure to damp heat

Механична устойчивостВибрации Отворен контактор (2 Gn, 5...300 Hz)

Вибрации Затворен контактор (4 Gn, 5...300 Hz)

Удар Отворен контактор (10 Gn for 11 ms)

Удар Затворен контактор (15 Gn for 11 ms)

Огнеупорно850 °C в съответствие с IEC 60695-2-1

Продуктови сертификатиLROS (регистър на корабоплаването на Lloyds)

GL

UL

BV

CCC

CSA

RINA

GOST

DNV

UKCA

СтандартиCSA C22.2 No 14

EN 60947-4-1

EN 60947-5-1

IEC 60947-4-1

IEC 60947-5-1

UL 508

IEC 60335-1

Степен на защита IPIP20 предна страна в съответствие с IEC 60529

Устойчивост на горенеV1 в съответствие с UL 94

Широчина45 mm

Височина99 mm

Дълбочина95 mm
