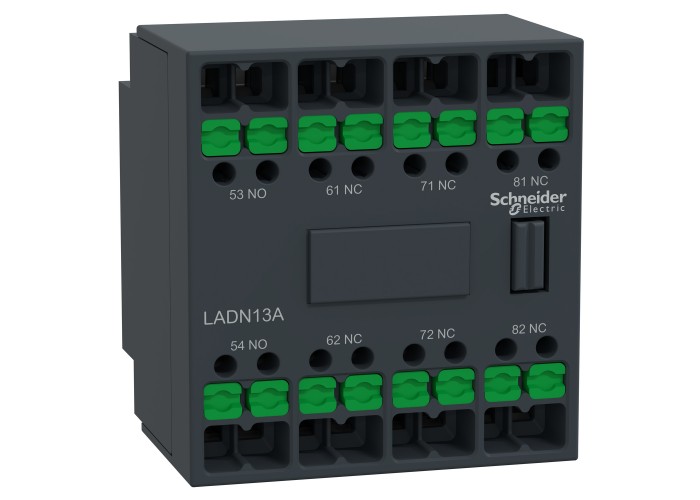

Спомагателен контактен блок, TeSys Deca, 1NO+3NC, монтаж отпред, snap-in клеми, Schneider Electric LADN13A

Детайлна информация

Обхват / ГамаTeSys; TeSys Deca

Наименование на продуктаTeSys Deca

Тип продукт или компонентСпомагателен контактен блок

Съкратено наименование на устройствотоLADN

Съвместимост на гаматаTeSys D CAD; TeSys D LC1D; TeSys F LC1F; TeSys F CR1F; TeSys Deca CAD; TeSys Deca LC1D

Място на монтажПреден панел

Контакти1 NO + 3 NC

Contacts operationМигновен

[Ue] номинално работно напрежение690 V AC 25...400 Hz

Номинален работен ток6 A at 120 V AC-15; 1,04 A at 690 V AC-15; 0,55 A at 125 V DC-13; 0,1 A at 600 V DC-13

[Ue] Изолационно напрежение690 V в съответствие с IEC 60947-5-1

Номинален термичен ток10 A (при 60 °C)

СтандартиEN/IEC 60947-5-1; UL 60947-5-1; CSA C22.2 No 60947-5-1; GB/T 14048.5; EN 50012; IEC 60335-1:Clause 30.2; IEC 60335-2-40:Annex JJ

Продуктови сертификатиCB Scheme; CCC; cULus; CE; UKCA; EU-RO-MR by DNV

Номинален действащ ток на претоварване140 A AC conforming to IEC 60947-5-1; 250 A DC conforming to IEC 60947-5-1

Допустим рейтинг за кратко време100 A 60 °C 1 s; 120 A 60 °C 500 ms; 140 A 60 °C 100 ms

Тип защитаПредпазител gG 10 A

Механична издръжливост30 Mcycles

Минимален ток за превключване5 mA

Минимално напрежение при превключване17 V

Време без припокриване1,5 ms При изключване на захранването без припокриване между NC и NO контакт; 1,5 ms При захранване без припокриване между NC и NO контакт

Съпротивление на изолацията< gt/> 10 MOhm

Свързване - клеморедSnap-in terminal 1кабел(и)1…4 mm²гъвкав С кабелен накрайник; Snap-in terminal 1кабел(и)1…4 mm²гъвкав без кабелен накрайник; Snap-in terminal 2кабел(и)1…2,5 mm²гъвкав С кабелен накрайник; Snap-in terminal 2кабел(и)1…4 mm²гъвкав без кабелен накрайник; Snap-in terminal 1кабел(и)1…4 mm²твърд без кабелен накрайник; Snap-in terminal 2кабел(и)1…4 mm²твърд без кабелен накрайник

Височина48 mm

Широчина44 mm

Дълбочина42 mm

Нето тегло на продукта63 g

ЦвятТъмно сив

Екологични характеристикиНормална среда

Степен на защита IPIP20 в съответствие с IEC 60529

Защитни меркиTH в съответствие с IEC 60068

температура на околната среда за съхранениe-60…80 °C

Температура на околния въздух при работа-5…60 °C

Допустима надморска височина3000 m

Тип пакет 1PCE

Брой единици в пакет 11

Височина на пакет 15,000 cm

Широчина на пакет 15,200 cm

Дължина на пакет 14,300 cm

Тегло на пакет 166,000 g

Тип пакет 2S02

Брой единици в пакет 2105

Височина на пакет 215,000 cm

Широчина на пакет 230,000 cm

Дължина на пакет 240,000 cm

Тегло на пакет 27,384 kg

Гаранция (в месеци)18
