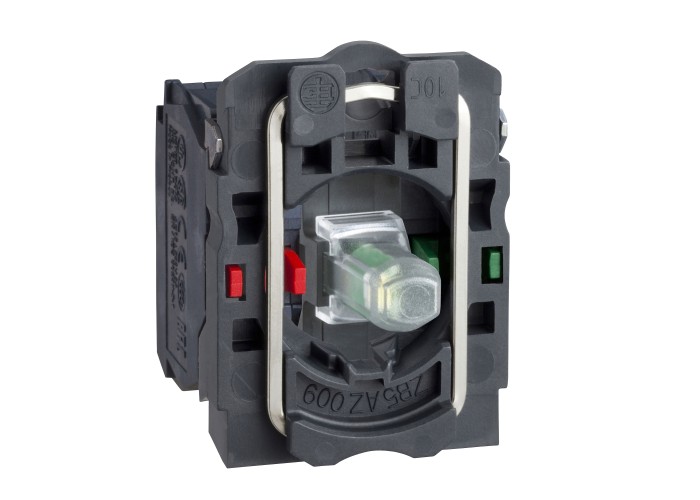

Тяло за светещ бутон 24 V, LED, Schneider Electric ZB5AW0B35

Детайлна информация

Гама на продуктаHarmony XB5

Тип продукт или компонентComplete body/contact assembly and light block

Съкратено наименование на устройствотоZB5

Присъединителни материалиПластмаса

Минимилано доставно количество1

Тип главаСтандарт

Тип и състав на контактитеШирок+C81:C98+D80:D98

Рсабота на контактаБавно спиране

Свързване - клеморедСамозатягащи се клеми, < = 2 x 1.5 mm² С кабелен накрайник съответстващ на EN 60947-1< br /> Самозатягащи се клеми, > = 1 x 0.22 mm² Без кабелен накрайник съответстващ на EN 60947-1

Източник на светлинаЗащитен LED

Основа за крушкаВграден LED

Захранване на сетлинния източникДиректно

Цвят на светлинния източникЗелен

CAD цялостна широчина30 mm

CAD цялостна височина42 mm

CAD цялостна дълбочина32 mm

Описание на клеморед ISO n°1(11-12)NC< br /> (13-14)NO

Нето тегло на продукта0,042 kg

Продължително използванеСтандартно

Вкл при положителен сигналС в съответствие с EN/IEC 60947-5-1 appendix K

Работен цикъл1,5 mm (NC changing electrical state)< br /> 2,6 mm (NO changing electrical state)< br /> 4,3 mm (Общо расцтояние)

Работен натиск2 N NC changing electrical state< br /> 2,3 N NO changing electrical state

Работен момент0,05 N.m NO changing electrical state

Механична издръжливост5000000 цикъла

Затягащ момент0,8…1,2 N.m съответстващ на EN 60947-1

Вид глава на болтКръст съвместим с Philips no 1< br /> Кръст съвместим с pozidriv No 1< br /> С наклон съвместим с Плосък Ø 4 mm< br /> С наклон съвместим с Плосък Ø 5.5 mm

Материал на контактитеСребърна сплав (Ag/Ni)

Защита от късо съединение10 A Патронни предпазители тип gG съответстващ на EN/IEC 60947-5-1

Номинален термичен ток10 A съответстващ на EN/IEC 60947-5-1

[Ue] Изолационно напрежение600 V Ниво на замърсяване 3) в съответствие с EN 60947-1

[Uimp] Устойчивост на импулсно напрежение6 kVв съответствие сEN 60947-1

Номинален работен ток3 A at 240 V, AC-15, A600 в съответствие с EN/IEC 60947-5-1< br /> 6 A at 120 V, AC-15, A600 в съответствие с EN/IEC 60947-5-1< br /> 0,1 A at 600 V, DC-13, Q600 в съответствие с EN/IEC 60947-5-1< br /> 0,27 A at 250 V, DC-13, Q600 в съответствие с EN/IEC 60947-5-1< br /> 0,55 A at 125 V, DC-13, Q600 в съответствие с EN/IEC 60947-5-1< br /> 1,2 A at 600 V, AC-15, A600 в съответствие с EN/IEC 60947-5-1

Електрическа устойчивост1000000 цикъла, AC-15, 2 A at 230 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с EN/IEC 60947-5-1 appendix C< br /> 1000000 цикъла, AC-15, 3 A at 120 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с EN/IEC 60947-5-1 appendix C< br /> 1000000 цикъла, AC-15, 4 A at 24 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с EN/IEC 60947-5-1 appendix C< br /> 1000000 цикъла, DC-13, 0,2 A at 110 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с EN/IEC 60947-5-1 appendix C< br /> 1000000 цикъла, DC-13, 0,5 A at 24 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с EN/IEC 60947-5-1 appendix C

Електрическа устойчивостΛ < 10exp(-6) в 5 V и 1 mA В чиста околна среда съответстващ на EN/IEC 60947-5-4< br /> Λ < 10exp(-8) в 17 V и 5 mA В чиста околна среда съответстващ на EN/IEC 60947-5-4

Тип сигнализацияПостоянно

[Us] номинално захранващо напрежение24 V AC/DC в 50/60 Hz

Лимит на захранващо напрежение19,2…30 V DC< br /> 21,6…26,4 V AC

Консумация на ток18 mA

Експлоатационен живот100000 h При номинално напрежение и 25 °C

Издържливост на претоварване1 kV съответстващ на IEC 61000-4-5

Представяне на устройствотоBasic sub-assemblies

Защитни меркиTH

температура на околната среда за съхранениe-40…70 °C

Температура на околния въздух при работа-40…70 °C

Защита от токов ударКлас II conforming to IEC 60536

СтандартиEN/IEC 60947-5-4< br /> EN/IEC 60947-1< br /> UL 508< br /> JIS C8201-5-1< br /> CSA C22.2 No 14< br /> EN/IEC 60947-5-1< br /> JIS C8201-1

Продуктови сертификатиDNV< br /> LROS (регистър на корабоплаването на Lloyds)< br /> в UL списъка< br /> CSA< br /> BV< br /> GL

Устойчивост на вибрации5 gn (f= 2…500 Hz) в съответствие с IEC 60068-2-6

Устойчивост на удар30 gn (продължителност = 18 ms) за половината синусова вълна съответстващ на IEC 60068-2-27< br /> 50 gn (продължителност = 11 ms) за половината синусова вълна съответстващ на IEC 60068-2-27

Устойчивост на бързи преходни процеси2 kV в съответствие с IEC 61000-4-4

Устойчивост на електромагнитни полета10 V/m в съответствие с IEC 61000-4-3

Устойчивост на електростатичен разряд6 kV on contact (on metal parts) в съответствие с IEC 61000-2-6< br /> 8 kV in free air (in insulating parts) в съответствие с IEC 61000-2-6

Електромагнитна емисияClass B в съответствие с IEC 55011

Тип пакет 1PCE

Брой единици в пакет 11

Височина на пакет 15,6 cm

Широчина на пакет 13,4 cm

Дължина на пакет 15,4 cm

Тегло на пакет 138,0 g

Тип пакет 2S02

Брой единици в пакет 2100

Височина на пакет 215 cm

Широчина на пакет 230 cm

Дължина на пакет 240 cm

Тегло на пакет 24,11 kg

Гаранция (в месеци)18
