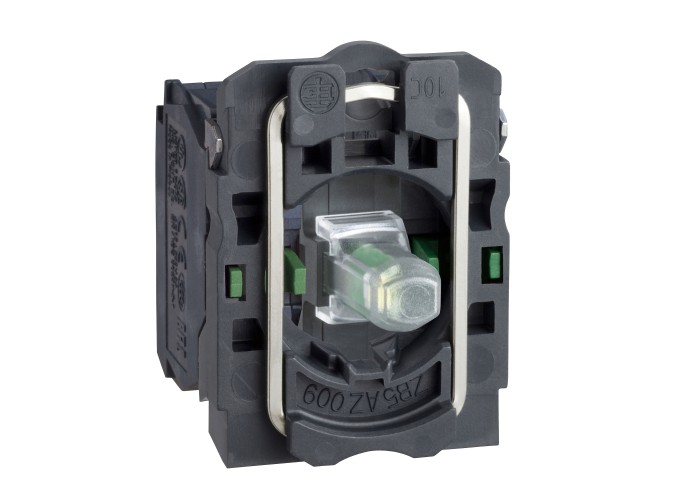

Тяло за светещ бутон 24 V, LED, Schneider Electric ZB5AW0B33

Детайлна информация

Гама на продуктаHarmony XB5

Тип продукт или компонентComplete body/contact assembly and light block

Съкратено наименование на устройствотоZB5

Присъединителни материалиПластмаса

Минимилано доставно количество1

Тип главаСтандарт

Тип и състав на контактите2 NO

Рсабота на контактаБавно спиране

Свързване - клеморедСамозатягащи се клеми, = 1 x 0.22 mm² Без кабелен накрайник съответстващ на EN 60947-1

Източник на светлинаЗащитен LED

Основа за крушкаВграден LED

Захранване на сетлинния източникДиректно

Цвят на светлинния източникЗелен

CAD цялостна широчина30 mm

CAD цялостна височина42 mm

CAD цялостна дълбочина32 mm

Описание на клеморед ISO n°1(13-14)NO

Нето тегло на продукта0,042 kg

Продължително използванеСтандартно

Вкл при положителен сигналБез

Работен цикъл2,6 mm (NO changing electrical state)
4,3 mm (Общо расцтояние)

Работен натиск2,3 N NO changing electrical state

Работен момент0,05 N.m NO changing electrical state

Механична издръжливост5000000 цикъла

Затягащ момент0,8…1,2 N.m съответстващ на EN 60947-1

Вид глава на болтКръст съвместим с Philips no 1
Кръст съвместим с pozidriv No 1
С наклон съвместим с Плосък Ø 4 mm
С наклон съвместим с Плосък Ø 5.5 mm

Материал на контактитеСребърна сплав (Ag/Ni)

Защита от късо съединение10 A Патронни предпазители типG съответстващ на EN/IEC 60947-5-1

Номинален термичен ток10 A съответстващ на EN/IEC 60947-5-1

[Ue] Изолационно напрежение600 V Ниво на замърсяване 3) в съответствие с EN 60947-1

[Uimp] Устойчивост на импулсно напрежение6 kVв съответствие сEN 60947-1

Номинален работен ток3 A at 240 V, AC-15, A600 в съответствие с EN/IEC 60947-5-1
6 A at 120 V, AC-15, A600 в съответствие с EN/IEC 60947-5-1
0,1 A at 600 V, DC-13, Q600 в съответствие с EN/IEC 60947-5-1
0,27 A at 250 V, DC-13, Q600 в съответствие с EN/IEC 60947-5-1
0,55 A at 125 V, DC-13, Q600 в съответствие с EN/IEC 60947-5-1
1,2 A at 600 V, AC-15, A600 в съответствие с EN/IEC 60947-5-1

Електрическа устойчивост1000000 цикъла, AC-15, 2 A at 230 V, работен обхват
