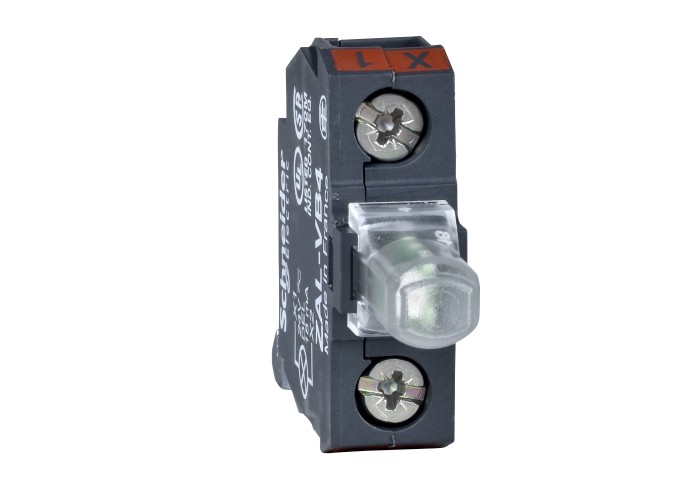

Светодиод 24V LED, Schneider Electric ZALVB6

Детайлна информация

Гама на продуктаHarmony XAL

Тип продукт или компонентLight block

Съкратено наименование на устройствотоZALV

предназначение на продуктитеFor XB5 Ø 22 mm control and signalling units

Монтаж на блокRear mounting

Минимилано доставно количество5

Цвят на светлинния източникСин

[Us] номинално захранващо напрежение24 V AC/DC

Начин на сглобяванеFor customer assembly

Нето тегло на продукта0,015 kg

Свързване - клеморедСамозатягащи се клеми, < = 2 x 1.5 mm² С кабелен накрайник съответстващ на EN/IEC 60947-1< br /> Самозатягащи се клеми, > = 1 x 0.22 mm² Без кабелен накрайник съответстващ на EN/IEC 60947-1

Затягащ момент0,8…1,2 N.m съответстващ на EN 60947-1

Вид глава на болтКръст съвместим с Philips no 1< br /> Кръст съвместим с pozidriv No 1< br /> С наклон съвместим с Плосък Ø 4 mm< br /> С наклон съвместим с Плосък Ø 5.5 mm

[Ue] Изолационно напрежение250 V Ниво на замърсяване 3) в съответствие с EN/IEC 60947-1

[Uimp] Устойчивост на импулсно напрежение4 kVв съответствие сEN/IEC 60947-1

Тип сигнализацияПостоянно

Източник на светлинаIntegrated and protected LED

Лимит на захранващо напрежение19,2…30 V DC< br /> 21,6…26,4 V AC

Консумация на ток18 mA

Експлоатационен живот100000 h При номинално напрежение и 25 °C

Издържливост на претоварване1 kV съответстващ на IEC 61000-5-1

Захранване на сетлинния източникДиректно

Основа за крушкаВграден LED

Electrical composition codeMR1< br /> PR1

Защитни меркиTH

температура на околната среда за съхранениe-40…70 °C

Температура на околния въздух при работа-40…70 °C

Степен на защита IPIP20 в съответствие с IEC 60529

СтандартиEN/IEC 60947-5-4< br /> CSA C22.2 No 14< br /> UL 508< br /> JIS C8201-5-1< br /> EN/IEC 60947-1< br /> EN/IEC 60947-5-5< br /> EN/IEC 60947-5-1< br /> JIS C8201-1

Продуктови сертификатиCSA< br /> в UL списъка

Устойчивост на вибрации5 gn (f= 12…500 Hz) в съответствие с IEC 60068-2-6

Устойчивост на удар30 gn (продължителност = 18 ms) за половината синусова вълна съответстващ на EN/IEC 60068-2-27< br /> 50 gn (продължителност = 11 ms) за половината синусова вълна съответстващ на EN/IEC 60068-2-27

Устойчивост на бързи преходни процеси2 kV в съответствие с IEC 61000-4-4

Устойчивост на електромагнитни полета10 V/m в съответствие с IEC 61000-4-3

Устойчивост на електростатичен разряд6 kV on contact (on metal parts) в съответствие с IEC 61000-4-2< br /> 8 kV in free air (in insulating parts) в съответствие с IEC 61000-4-2

Електромагнитна емисияClass B в съответствие с IEC 55011

Тип пакет 1PCE

Брой единици в пакет 11

Височина на пакет 14,300 cm

Широчина на пакет 11,000 cm

Дължина на пакет 13,200 cm

Тегло на пакет 110,000 g

Тип пакет 2BB2

Брой единици в пакет 25

Височина на пакет 25,700 cm

Широчина на пакет 24,400 cm

Дължина на пакет 25,300 cm

Тегло на пакет 257,000 g

Тип пакет 3BB1

Брой единици в пакет 325

Височина на пакет 35,700 cm

Широчина на пакет 34,400 cm

Дължина на пакет 326,600 cm

Тегло на пакет 3285,000 g

Гаранция (в месеци)18
