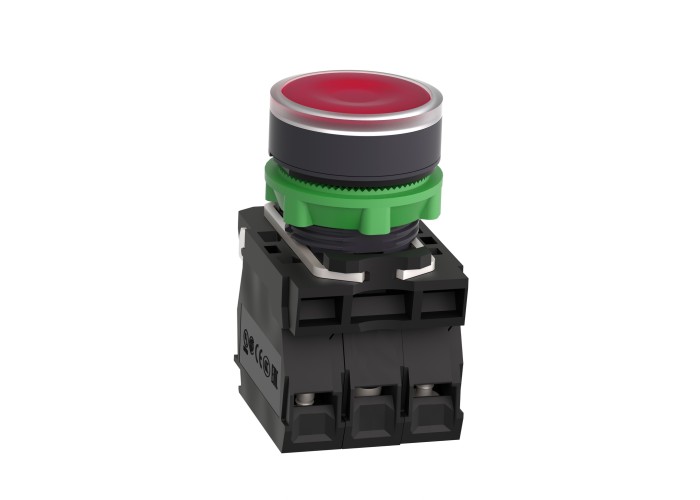

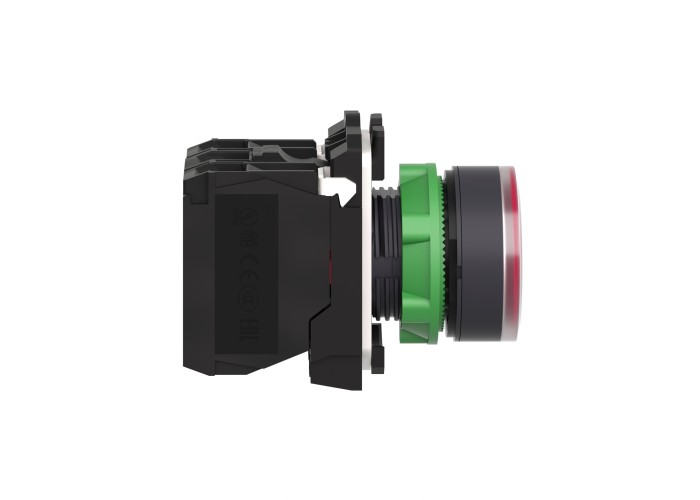

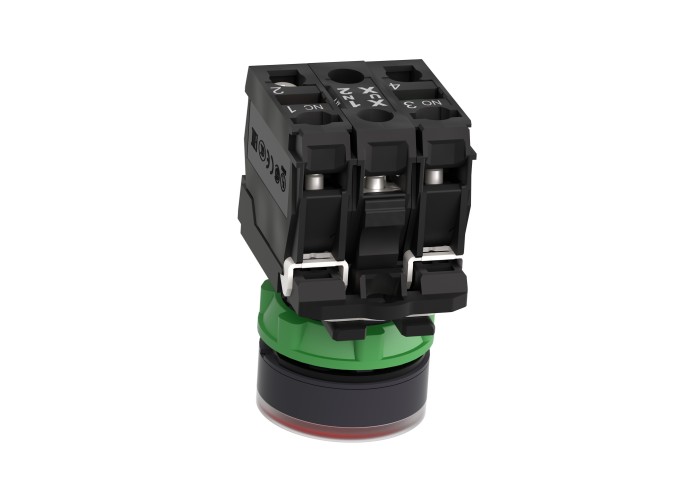

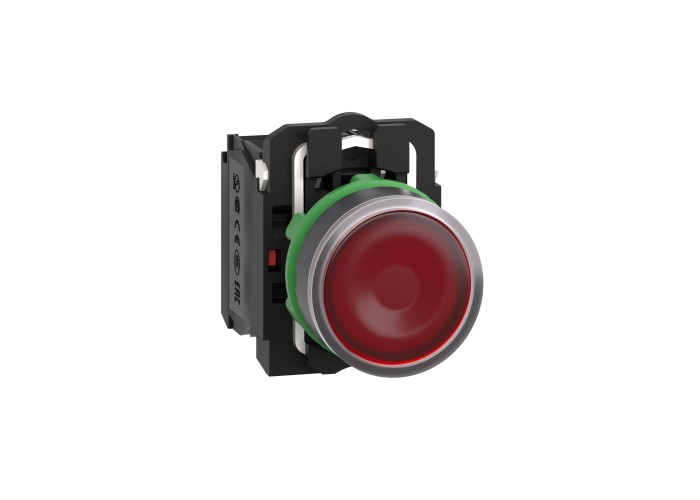

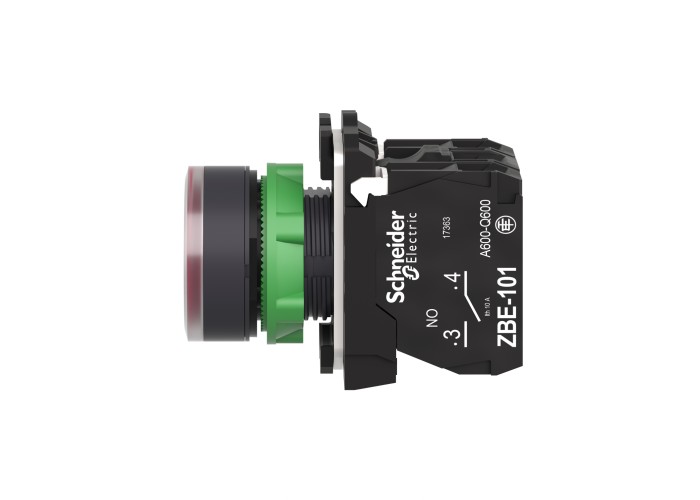

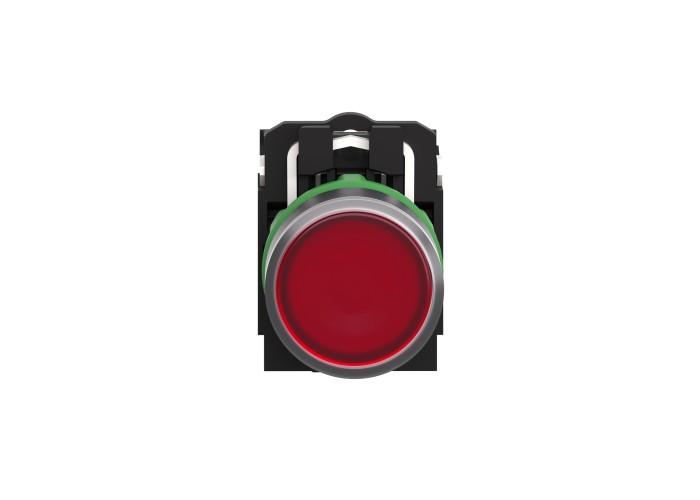

Светещ бутон, пластмаса, равен, червен, 22 мм, пружинно връщане, 24 V AC/DC, 1 NO + 1 NC, Schneider Electric XB5AW34B5 Harmony XB5

Основни

Гама на продуктаHarmony XB5

Тип главаСтандарт

Тип и състав на контактитеширок+C81:C98+D80:D98

Тип продукт или компонентОсветен бутон

[Us] номинално захранващо напрежение24 V AC/DC 50/60 Hz

24 V

Вид оператор Пружинно връщане

Диаметър на монтаж22.5 mm

Допълнителна информацияwith plain lens

Източник на светлинаuniversal LED

Материал за основатаdark grey plastic

Минимилано доставно количество1

Основа за крушкавграден LED

Присъединителни материалипластмаса

Профил на операторачервен вграден, Немаркиран

Рсабота на контактаБавно спиране

Свързване - клеморедСамозатягащи се клеми, ≤ 2 x 1.5 mm² С кабелен накрайник съответстващ на IEC 60947-1

Самозатягащи се клеми, 1 x 0.22...2 x 2.5 mm² Без кабелен накрайник съответстващ на IEC 60947-1

Съкратено наименование на устройствотоXB5

Форма на сигнализираща главаКръгла

Капачка или цвят на блендачервен

Допълнителни устройства

Тип сигнализацияСтабилно

[Ue] Изолационно напрежение600 V Ниво на замърсяване 3) в съответствие с IEC 60947-1

[Uimp] Устойчивост на импулсно напрежение6 kVв съответствие сIEC 60947-1

Customizable1

GCR BRIDGEXB5AWCUST05

Вид глава на болтКръст съвместим с Philips no 1

Кръст съвместим с pozidriv No 1

с наклон съвместим с Плосък Ø 4 mm

с наклон съвместим с Плосък Ø 5.5 mm

Вкл при положителен сигналС в съответствие с IEC 60947-5-1 appendix K

Експлоатационен живот100000 h При номинално напрежение и 25 °C

Електрическа устойчивост1000000 cycles, AC-15, 2 A at 230 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

1000000 cycles, AC-15, 3 A at 120 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

1000000 cycles, AC-15, 4 A at 24 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

1000000 cycles, DC-13, 0.2 A at 110 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

1000000 cycles, DC-13, 0.5 A at 24 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

λ < 10exp(-6) в 5 V, 1 mA В чиста околна среда съответстващ на IEC 60947-5-4

λ < 10exp(-8) в 17 V, 5 mA В чиста околна среда съответстващ на IEC 60947-5-4

Затягащ момент0.8-1.2 N.m съответстващ на IEC 60947-1

Защита от късо съединение10 A Патронни предпазители тип gG съответстващ на IEC 60947-5-1

Издържливост на претоварване1 kV съответстващ на IEC 61000-4-5

Изолираща защитаНЕ

Код за съвместимостXB5

Консумация на ток18 mA

Лимит на захранващо напрежение19.2-30 V DC

21.6-26.4 V AC

Материал на контактитеСребърна сплав (Ag/Ni)

Механична издръжливост10000000 cycles

Номинален работен ток3 A at 240 V, AC-15, A600 в съответствие с IEC 60947-5-1

6 A at 120 V, AC-15, A600 в съответствие с IEC 60947-5-1

0.1 A at 600 V, DC-13, Q600 в съответствие с IEC 60947-5-1

0.27 A at 250 V, DC-13, Q600 в съответствие с IEC 60947-5-1

0.55 A at 125 V, DC-13, Q600 в съответствие с IEC 60947-5-1

1.2 A at 600 V, AC-15, A600 в съответствие с IEC 60947-5-1

Номинален термичен ток10 A съответстващ на IEC 60947-5-1

Описание на клеморед ISO n°1(21-22)NC

(13-14)NO

Представяне на устройствотоцялостен продукт

Продължително използванестандартни контакти

Работен натиск3.5 N NC changing electrical state

3.8 N

Работен цикъл1.5 mm (NC changing electrical state)

2.6 mm (NO changing electrical state)

4.3 mm (Общо расцтояние)

Устойчивост на миене под високо налягане7000000 Pa at 55 °C, разстояние: 0.1 m

Нето тегло на продукта0.056 kg

Широчина30 mm

Височина42 mm

Дълбочина57 mm

Околна среда

NEMA степен на защитаNEMA 13

NEMA 4X

Електромагнитна емисияclass B в съответствие с IEC 55011

Защитни меркиTH

Категория на защитаКлас II в съответствие с IEC 60536

Продуктови сертификатиLROS (регистър на корабоплаването на Lloyds)

в UL списъка

CSA

BV

GL

DNV

СтандартиUL 508

IEC 60947-5-1

IEC 60947-5-4

IEC 60947-1

CSA C22.2 No 14

JIS C8201-5-1

JIS C8201-1

Степен на защита IKIK05 в съответствие с IEC 50102

Степен на защита IPIP66 в съответствие с IEC 60529

IP69

IP69K

IP67

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-40-70 °C

Устойчивост на бързи преходни процеси2 kV в съответствие с IEC 61000-4-4

Устойчивост на вибрации5 gn е= 2-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на електромагнитни полета10 V/m в съответствие с IEC 61000-4-3

Устойчивост на електростатичен разряд6 kV on contact (on metal parts) в съответствие с IEC 61000-4-2

8 kV in free air (in insulating parts) в съответствие с IEC 61000-4-2

Устойчивост на удар30 gn (продължителност = 18 ms) за половината синусова вълна съответстващ на IEC 60068-2-27

50 gn (продължителност = 11 ms) за половината синусова вълна съответстващ на IEC 60068-2-27
