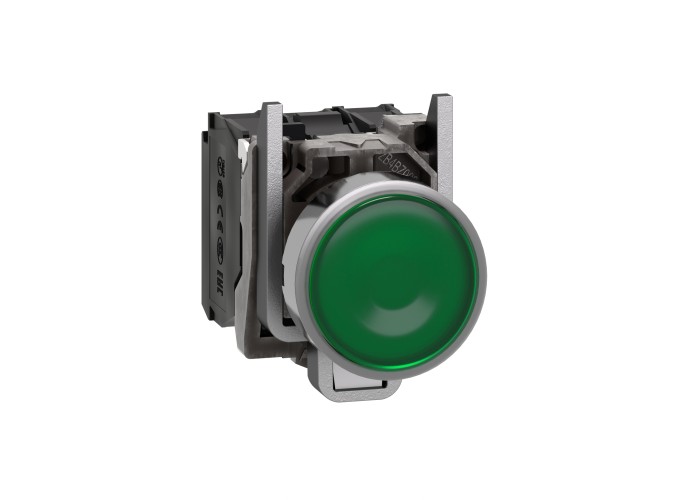

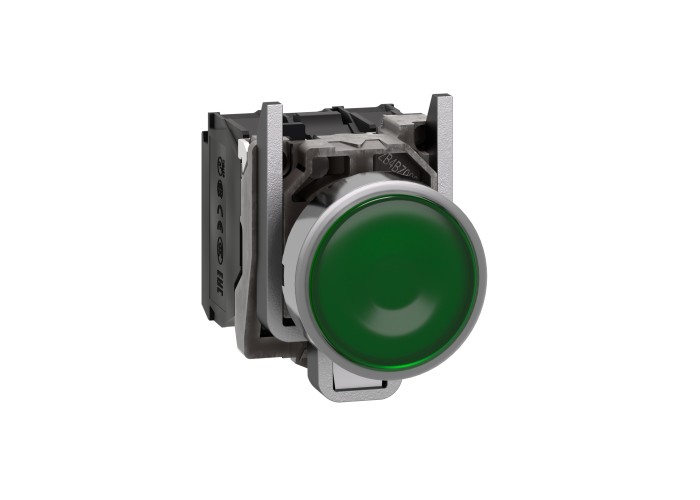

Светещ бутон, метален, равен, зелен, 22 мм, пружинно връщане, 110...120 V AC, 1 NO + 1 NC, Schneider Electric XB4BW33G5 Harmony XB4

Основни

Гама на продуктаHarmony XB4

Тип главаСтандарт

Тип и състав на контактитеширок+C81:C98+D80:D98

Тип продукт или компонентОсветен бутон

[Us] номинално захранващо напрежение110...120 V AC в 50/60 Hz

Вид оператор Пружинно връщане

Диаметър на монтаж22.5 mm

Допълнителна информацияwith plain lens

Източник на светлинаuniversal LED

Материал за основатаХромиран метал

Минимилано доставно количество1

Основа за крушкавграден LED

Присъединителни материалиzamak

Профил на операторазелен вграден

Рсабота на контактаБавно спиране

Свързване - клеморедСамозатягащи се клеми, ≤ 2 x 1.5 mm² С кабелен накрайник съответстващ на IEC 60947-1

Самозатягащи се клеми, 1 x 0.22...2 x 2.5 mm² Без кабелен накрайник съответстващ на IEC 60947-1

Съкратено наименование на устройствотоXB4

Форма на сигнализираща главаКръгла

Допълнителни устройства

Тип сигнализацияСтабилно

Нето тегло на продукта0.097 kg

[Ue] Изолационно напрежение600 V Ниво на замърсяване 3) в съответствие с IEC 60947-1

[Uimp] Устойчивост на импулсно напрежение6 kVв съответствие сIEC 60947-1

[Us] номинално захранващо напрежение110...120 V

Customizable1

GCR BRIDGEXB4BWCUST04

Вид глава на болтКръст съвместим с Philips no 1

Кръст съвместим с pozidriv No 1

с наклон съвместим с Плосък Ø 4 mm

с наклон съвместим с Плосък Ø 5.5 mm

Вкл при положителен сигналС в съответствие с IEC 60947-5-1 appendix K

Експлоатационен живот100000 h При номинално напрежение и 25 °C

Електрическа устойчивост1000000 cycles, AC-15, 2 A at 230 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

1000000 cycles, AC-15, 3 A at 120 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

1000000 cycles, AC-15, 4 A at 24 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

1000000 cycles, DC-13, 0.2 A at 110 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

1000000 cycles, DC-13, 0.5 A at 24 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

λ < 10exp(-6) в 5 V и 1 mA В чиста околна среда съответстващ на IEC 60947-5-4

λ < 10exp(-8) в 17 V и 5 mA В чиста околна среда съответстващ на IEC 60947-5-4

Затягащ момент0.8-1.2 N.m съответстващ на IEC 60947-1

Защита от късо съединение10 A Патронни предпазители тип gG съответстващ на IEC 60947-5-1

Издържливост на претоварване1 kV съответстващ на IEC 61000-4-5

Изолираща защитаНЕ

Капачка или цвят на блендазелен

Код за съвместимостXB4

Консумация на ток14 mA

Лимит на захранващо напрежение100-132 V AC

Материал на контактитеСребърна сплав (Ag/Ni)

Механична издръжливост10000000 cycles

Номинален работен ток3 A at 240 V, AC-15, A600 в съответствие с IEC 60947-5-1

6 A at 120 V, AC-15, A600 в съответствие с IEC 60947-5-1

0.1 A at 600 V, DC-13, Q600 в съответствие с IEC 60947-5-1

0.27 A at 250 V, DC-13, Q600 в съответствие с IEC 60947-5-1

0.55 A at 125 V, DC-13, Q600 в съответствие с IEC 60947-5-1

1.2 A at 600 V, AC-15, A600 в съответствие с IEC 60947-5-1

Номинален термичен ток10 A съответстващ на IEC 60947-5-1

Описание на клеморед ISO n°1(13-14)NO

(21-22)NC

Представяне на устройствотоцялостен продукт

Продължително използванестандартни контакти

Работен натиск3.5 N NC changing electrical state

3.8 N

Работен цикъл1.5 mm (NC changing electrical state)

2.6 mm (NO changing electrical state)

4.3 mm (Общо расцтояние)

Устойчивост на миене под високо налягане7000000 Pa at 55 °C, разстояние: 0.1 m

Широчина30 mm

Височина47 mm

Дълбочина57 mm

Околна среда

NEMA степен на защитаNEMA 13

NEMA 4X

Електромагнитна емисияclass B в съответствие с IEC 55011

Защита от токов ударКлас I съответстващ на IEC 60536

Защитни меркиTH

Продуктови сертификатиBV

в UL списъка

CSA

LROS (регистър на корабоплаването на Lloyds)

GL

DNV

СтандартиIEC 60947-5-1

IEC 60947-1

UL 508

JIS C8201-5-1

IEC 60947-5-4

CSA C22.2 No 14

IEC 60947-5-5

JIS C8201-1

Степен на защита IKIK06 в съответствие с IEC 50102

Степен на защита IPIP66 в съответствие с IEC 60529

IP67

IP69

IP69K

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-40-70 °C

Устойчивост на бързи преходни процеси2 kV в съответствие с IEC 61000-4-4

Устойчивост на вибрации5 gn е= 2-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на електромагнитни полета10 V/m в съответствие с IEC 61000-4-3

Устойчивост на електростатичен разряд6 kV on contact (on metal parts) в съответствие с IEC 61000-4-2

8 kV in free air (in insulating parts) в съответствие с IEC 61000-4-2

Устойчивост на удар30 gn (продължителност = 18 ms) за половината синусова вълна съответстващ на IEC 60068-2-27

50 gn (продължителност = 11 ms) за половината синусова вълна съответстващ на IEC 60068-2-27
