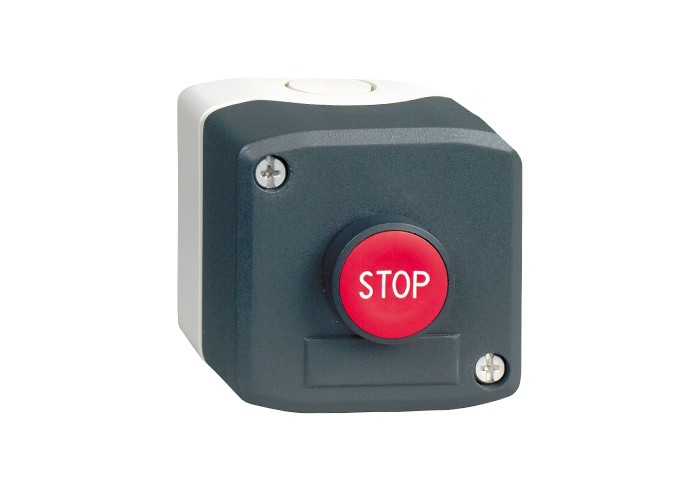

Пултове за управление аксесоари .1, Schneider Electric XALD114E

Детайлна информация

Гама на продуктаHarmony XALD

Тип продукт или компонентСглобен пулт за управление

Съкратено наименование на устройствотоXALD

предназначение на продуктитеFor XB5 Ø 22 mm control and signalling units

Приложение на пулт за управлениеStop function

цвят на основа на таблотоСветло сив (RAL 7035)

Colour of coverDark grey (RAL 7016)

МатериалПоликарбонат

Профил на оператора1 бутон с глава тип гъба

ОписаниеЧервен ''СТОП'' 1 NO + 1 NC

Control station composition1 flush push-button, червен широк+C81:C98+D80:D98 СТОП

Местоположение за маркиранеМаркировка върху бутона

Рсабота на контактаБавно спиране

Кабелен вход1 knock-out for cable entry 14 mm< br /> 2 knock-outs for Pg 13 cable gland and ISO M20 12 mm

Нето тегло на продукта0,165 kg

Устойчивост на миене под високо налягане7000000 Pa at 55 °C, разстояние: 0.1 m

Number of command positions1

Number of indicator lights0

Цвят за маркиранеWhite marking when green, red or black caps< br /> Black marking when white caps

Number of push buttons1

Вкл при положителен сигналС в съответствие с IEC 60947-5-1 appendix K

Работен цикъл1,5 mm (NC changing electrical state)< br /> 2,6 mm (NO changing electrical state)< br /> 4,3 mm (Общо расцтояние)

Работен натиск3,5 N NC changing electrical state< br /> 3,8 N NO changing electrical state

Механична издръжливост10000000 цикъла

Number of selector switches0

Свързване - клеморедСамозатягащи се клеми, < = 2 x 1.5 mm² С кабелен накрайник съответстващ на IEC 60947-1< br /> Самозатягащи се клеми, > = 1 x 0.22 mm² Без кабелен накрайник съответстващ на IEC 60947-1

Затягащ момент0,8…1,2 N.m съответстващ на IEC 60947-1

Number of key switches0

Вид глава на болтКръст съвместим с Philips no 1< br /> Кръст съвместим с pozidriv No 1< br /> С наклон съвместим с Плосък Ø 4 mm< br /> С наклон съвместим с Плосък Ø 5.5 mm

Материал на контактитеСребърна сплав (Ag/Ni)

Защита от късо съединение10 A Патронни предпазители тип gG съответстващ на IEC 60947-5-1

Номинален термичен ток10 A съответстващ на IEC 60947-5-1

[Ue] Изолационно напрежение600 V Ниво на замърсяване 3) в съответствие с IEC 60947-1

Number of mushroom-shaped push-buttons0

[Uimp] Устойчивост на импулсно напрежение6 kVв съответствие сIEC 60947-1

Номинален работен ток6 A at 120 V, AC-15, A600 в съответствие с IEC 60947-5-1< br /> 3 A at 240 V, AC-15, A600 в съответствие с IEC 60947-5-1< br /> 1,2 A at 600 V, AC-15, A600 в съответствие с IEC 60947-5-1< br /> 0,55 A at 125 V, DC-13, Q600 в съответствие с IEC 60947-5-1< br /> 0,27 A at 250 V, DC-13, Q600 в съответствие с IEC 60947-5-1< br /> 0,1 A at 600 V, DC-13, Q600 в съответствие с IEC 60947-5-1

Електрическа устойчивост1000000 цикъла, AC-15, 2 A at 230 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C< br /> 1000000 цикъла, AC-15, 3 A at 120 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C< br /> 1000000 цикъла, AC-15, 4 A at 24 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C< br /> 1000000 цикъла, DC-13, 0,2 A at 110 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C< br /> 1000000 цикъла, DC-13, 0,5 A at 24 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C

Електрическа устойчивостΛ < 10exp(-6) в 5 V и 1 mA съответстващ на IEC 60947-5-4< br /> Λ < 10exp(-8) в 17 V и 5 mA съответстващ на IEC 60947-5-4

Брой контакти като затворен контакт1

Брой контакти като отворен контаккт1

Брой контакти като превключващ контакт0

Защитни меркиTH

температура на околната среда за съхранениe-40…70 °C

Температура на околния въздух при работа-40…70 °C

Категория на защитаКлас II в съответствие с IEC 60536

Степен на защита IPIP66 в съответствие с IEC 60529< br /> IP67< br /> IP69< br /> IP69K

NEMA степен на защитаNEMA 13< br /> NEMA 4X

Степен на защита IKIK03 в съответствие с IEC 62262

СтандартиIEC 60947-1< br /> UL 508< br /> IEC 60947-5-5< br /> IEC 60947-5-4< br /> JIS C8201-5-1< br /> IEC 60947-5-1< br /> CSA C22.2 No 14< br /> JIS C8201-1

Устойчивост на вибрации5 gn (f= 12…500 Hz) в съответствие с IEC 60068-2-6

Устойчивост на удар30 gn (продължителност = 18 ms) за половината синусова вълна съответстващ на IEC 60068-2-27< br /> 50 gn (продължителност = 11 ms) за половината синусова вълна съответстващ на IEC 60068-2-27

Тип пакет 1PCE

Брой единици в пакет 11

Гаранция (в месеци)18
