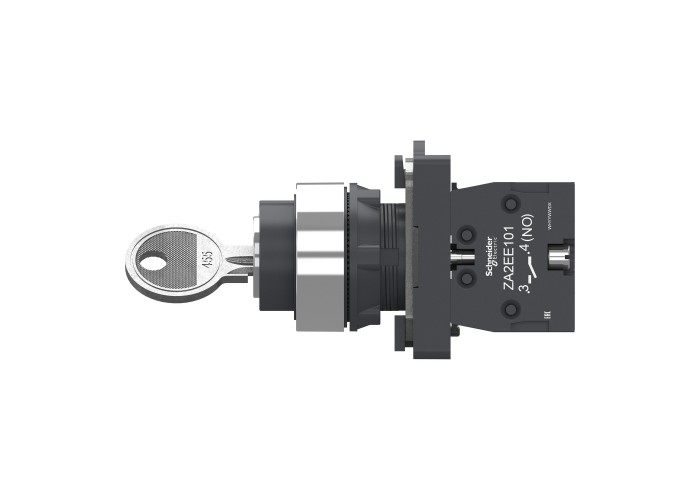

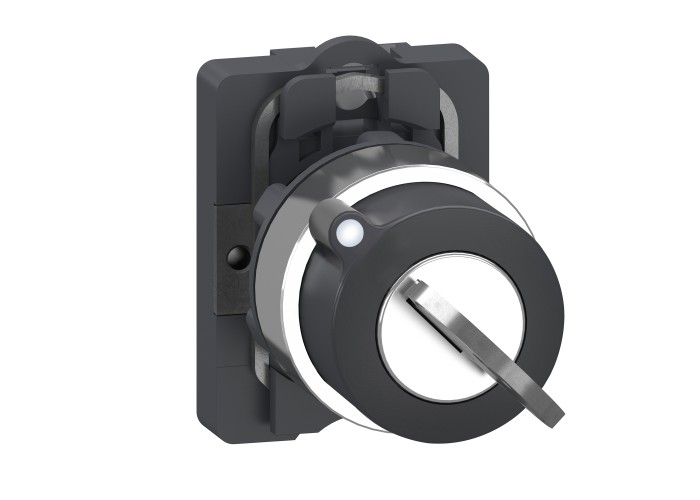

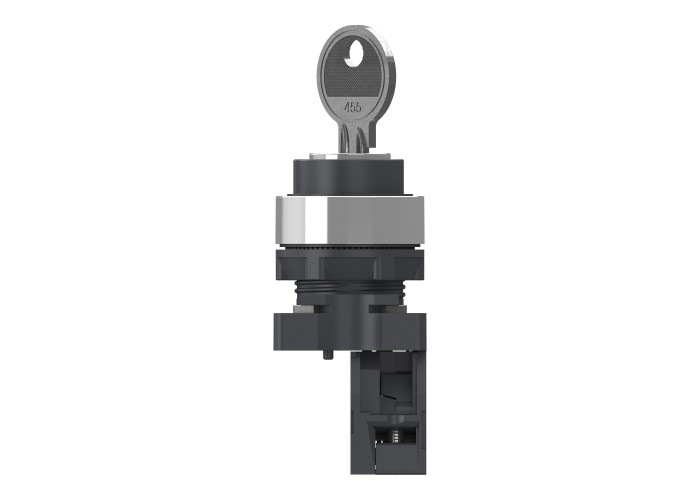

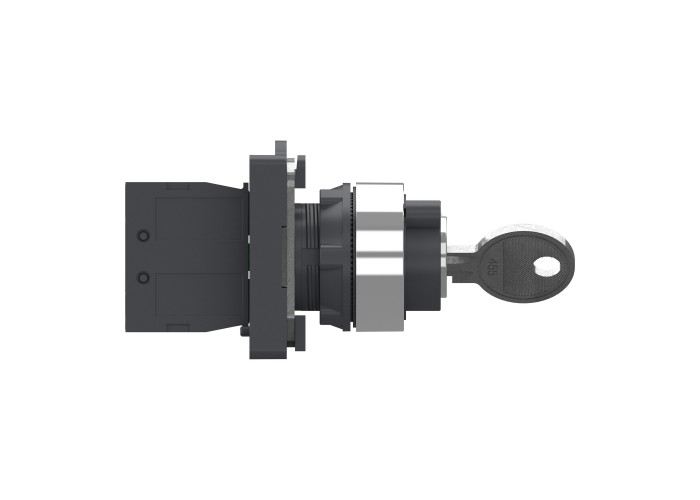

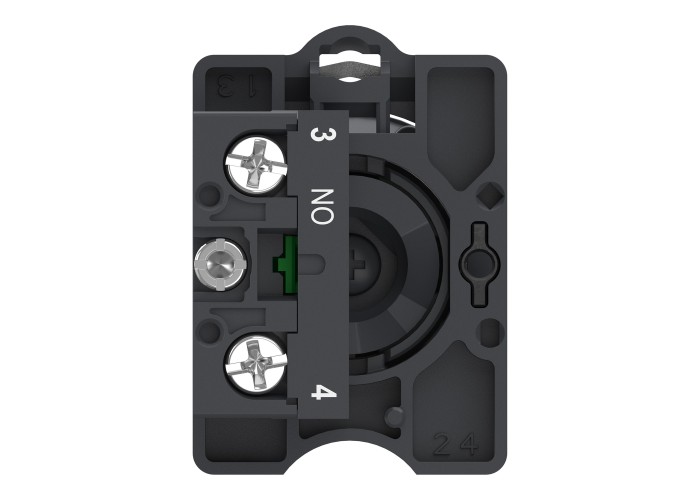

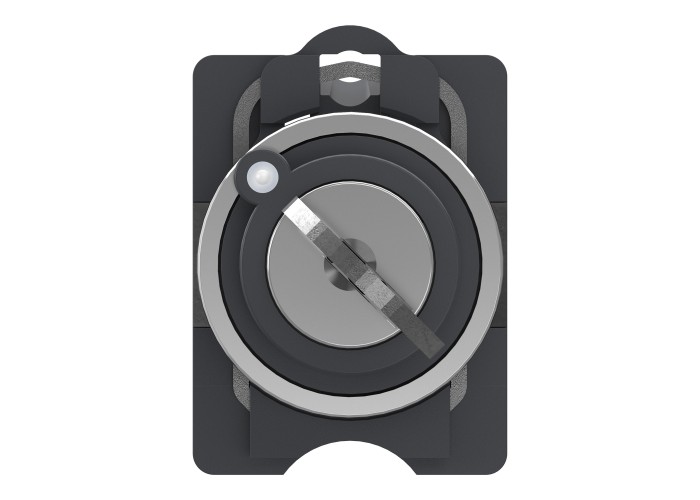

Цялостен превключвател с ключ, Easy Harmony XA2, ключ 455, 22 mm, 2 позиции, изтегляне наляво, 1NO, със задържане, Schneider Electric XA2AG21

Детайлна информация

Гама на продукта:Easy Harmony XA2

Съкратено наименование на устройството:XA2

Тип продукт или компонент:Сглобен превключвател

Представяне на устройството:Цялостен продукт

Наименование на компонента:XA2A

Материал за основата:Пластмаса

Присъединителни материали:Пластмаса

Диаметър на монтаж:22,5 mm

Минимилано доставно количество:1

С фиксиран център:> = 30 x 40 mm (панел/табло) - Дебелина: 1…5 mm

Начин на монтаж:Гайка: 2…2,4 N.m

Форма на сигнализираща глава:Кръгла

Профил на оператора:Черен ключ (бяло)

Информация за позицията:2 позиции 90°

Ключ номер/брой:455

Позиция на вадене на ключ:Ляво

Тип и състав на контактите:1 NO

Рсабота на контакта:Бавно спиране

Механична издръжливост:100000 цикъла

Свързване - клеморед:Самозатягащи се клемиКапацитет на накрайници: < = 2 x 1.5 mm² ; Самозатягащи се клемиКапацитет на накрайници: < = 1 x 2.5 mm² ; Самозатягащи се клемиКапацитет на накрайници: > = 1 x 0.5 mm² ; Faston клеми, размер на връзката: 6.3 mm

Затягащ момент:0,8…1,2 N.m

Защита от късо съединение:10 A предпазител тип gL съответстващ на IEC 60269-1

Номинален термичен ток:10 A (Самозатягащи се клеми)

[Ue] Изолационно напрежение:600 V в съответствие с IEC 60947-1

[Uimp] Устойчивост на импулсно напрежение:6 kVв съответствие сIEC 60947-1

Номинален работен ток:3 A at 240 V, AC-15, A600 ; 0,27 A at 250 V, DC-13, Q600

Електрическа устойчивост:500000 цикъла, AC-15, 3 A at 230 V, работен обхват < 60 cyc/mn, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 ; 500000 цикъла, DC-13, 0,2 A at 110 V, работен обхват < 60 cyc/mn, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1

Електрическа устойчивост:Λ < 10exp(-8) в 24 V и 5 mA съответстващ на IEC 60947-5-4

Широчина:30,0 mm

Височина:43,0 mm

Дълбочина:88,0 mm

Нето тегло на продукта:0,062 kg

Вид оператор:Останете на място

Тип глава:Стандарт

Капачка или цвят на бленда:Черен

Защитни мерки:TC

температура на околната среда за съхранениe:-40…70 °C

Температура на околния въздух при работа:-25…55 °C

Категория на защита:Клас I conforming to IEC 536

Степен на защита IP:IP54 в съответствие с IEC 60529

Степен на защита IK:IK06 в съответствие с IEC 60529

Стандарти:#N/A ; IEC 60947-1 ; GB 14048.5 ; IEC 60947-5-1

Продуктови сертификати:CCC ; CE ; UKCA

Устойчивост на вибрации:5 gn (f= 2…500 Hz) в съответствие с IEC 60068-2-6

Устойчивост на удар:50 gn (продължителност = 11 ms) за половината синусова вълна съответстващ на IEC 60068-2-27 ; 30 gn (продължителност = 18 ms) за половината синусова вълна съответстващ на IEC 60068-2-27

Тип пакет 1:PCE

Брой единици в пакет 1:1

Височина на пакет 1:8,8 cm

Широчина на пакет 1:3 cm

Дължина на пакет 1:4,3 cm

Тегло на пакет 1:62 g

Тип пакет 2:BB1

Брой единици в пакет 2:5

Височина на пакет 2:3 cm

Широчина на пакет 2:12 cm

Дължина на пакет 2:60 cm

Тегло на пакет 2:315 g

Тип пакет 3:S02

Брой единици в пакет 3:100

Височина на пакет 3:15 cm

Широчина на пакет 3:30 cm

Дължина на пакет 3:40 cm

Тегло на пакет 3:6,75 kg

Гаранция (в месеци):18
