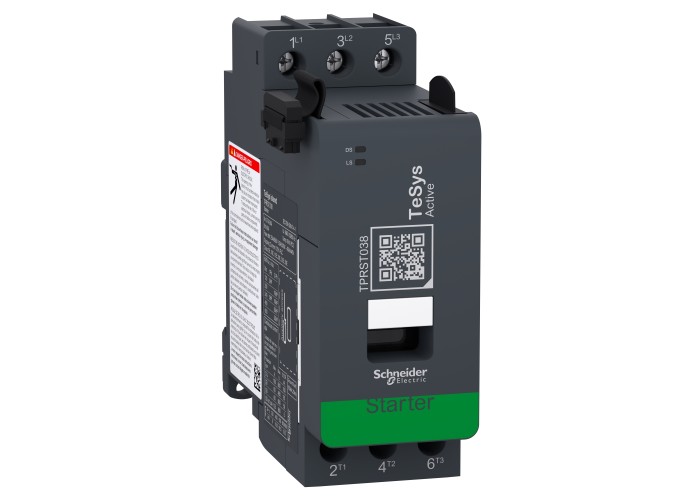

TeSys island моторен стартер, TeSys island, 40A при AC-1, 38A при AC-3, 18.5kW, 20hp, DOL тип, Schneider Electric TPRST038

Основни

тип задвижващо устройстводиректно на линия

Тип продукт или компонентстартер на двигателя

[Uc] Управляващо напрежение24 V DC доставен от точка на свързване

[Ue] Изолационно напрежение690 V в съответствие с IEC 60947-4-1

600 V в съответствие с UL 60947-4-1

600 V в съответствие с CSA C22.2 No 60947-4-1

[Ue] номинално работно напрежение≤ 480 V AC 47...63 Hzза пренапрежение кат.III

≤ 690 V AC 47...63 Hzза пренапрежение кат.II

[Uimp] Устойчивост на импулсно напрежение6 kV в съответствие с IEC 60947-1

Енергийно разсейване в W11.8 W при Ie AC-3

Категория за оползотворяванеAC-1

AC-2

AC-3

AC-4

Категория на защитаIII за Ue ≤ 480 V

II за Ue ≤ 690 V

Клас на термално претоварванеклас 5…30

Консумация на ток160 mA контактор запечатан

160 mA контактор затваряне

Моторна мощност в hp2 hp at 120 V AC 60 Hz for 1 фаза motors

5 hp at 240 V AC 60 Hz for 1 фаза motors

10 hp at 208 V AC 60 Hz for 3 фази motors

10 hp at 240 V AC 60 Hz for 3 фази motors

20 hp at 480 V AC 60 Hz for 3 фази motors

25 hp at 600 V AC 60 Hz for 3 фази motors

Моторна мощност в kW9 kW at 230 V 50 Hz (AC-3)

18.5 kW at 380...415 V 50 Hz (AC-3)

18.5 kW at 440 V 50 Hz (AC-3)

18.5 kW at 500 V 50 Hz (AC-3)

18.5 kW at 690 V 50 Hz (AC-3)

Наименование на продуктаTeSys island

Налична функцияоткриване на наличие на напрежение нагоре по веригата

защита на електрическите линии и товара

Мониторинг на мощността и енергията при TPRVM модул

Номинален действащ ток на претоварване550 A at 440 V conforming to IEC 60947

Номинален работен ток38 A (at < 50 °C) at ≤ 440 V AC-3

40 A (at < 50 °C) at ≤ 440 V AC-1

Номинален термичен ток40 A (at 50 °C)

Номинална изключвателна способност550 A at 440 V conforming to IEC 60947

Нулиранедистанционно или автоматично

ОбхватTeSys

Обхват на настройката на термичната защита0.76-38 A

Описание на полюсите3P 3 NO

Представяне на устройствотостартер,свързан към контролер за автом. чрез съедин.

работи само когато е свързан към шинен съединител

Разсейване на мощността на всеки полюс2.9 W AC-3 - Ith 38 A

3.2 W AC-1 - Ith 40 A

Средна стойност на импеданса2 mOhm - Ith 40 A 50 Hz

Съвместимост на продуктитеTPRBC точка на свързване

TPRVM интерфейсни модули за напрежение

Съкратено наименование на устройствотоTPRST

Устойчивост на ток на късо съединение430 A 40 °C - 1 s

310 A 40 °C - 10 s

150 A 40 °C - 1 мин

60 A 40 °C - 10 min

Допълнителни устройства

Тип защитатермичка защита срещу претоварване

прегряване на двигателя

пренапрежение

слаб ток

jam

дълъг старт

stall

бързо блокиране на цикъла

фазова последователност

блокиране на бързото рестартиране

загуба на фаза

обръщане на фазата

фазов дисбаланс

ток на земята

Тип измерванеустройството за време ВКЛ

превключвател на устройството за време ВКЛ

брой грешки

брой цикли на превключване

брой цикли на захранване на устройството

среден ток Iср

средно напрежение Vavg

макс. ток Imax

максимално напрежение Vmax

активна и реактивна мощност с модул за напрежение

активна и реактивна енергия с модул за напрежение

фактор на истинската мощност с модул за напрежение

Нето тегло на продукта0.718 kg

Електрическа устойчивост1.4 Mcycles 38 A AC-3при Ue 440 V

2 Mcycles 40 A AC-1при Ue 440 V

Затягащ момент2.5-2.5 N.m - с отверткаПлосък Ø 6 mm

2.5-2.5 N.m - с отверткаPhilips No 3

Локална сигнализация за DS (състояние на устройството): 1 LED светодиод (зелено/червено)

за LS (състояние на зареждане): 1 LED светодиод (зелено/червено)

Механична издръжливост30 Mcycles

Монтажен режимхоризонтален и вертикален (35 mm симетрични DIN шина)

ниво на безопасностB10d = 1369863 cycles Контактор с номинален товар в съответствие с EN/ISO 13849-1

B10d = 20000000 cycles Контактор с механичен товар в съответствие с EN/ISO 13849-1

Продуктови сертификатиCCC

EAC

UL

CSA

Работен обхват3600 cyc/mn AC-3

Работно време< 100 ms затваряне

< 30 ms отваряне

Свързване - клеморедСамозатягащи се клеми 1 кабел(и)1.5-10 mm² (AWG 16...AWG 8)твърд

Самозатягащи се клеми 2 кабел(и)1.5-10 mm² (AWG 16...AWG 8)твърд

Самозатягащи се клеми 1 кабел(и)2.5-10 mm² (AWG 14...AWG 8)гъвкав без накрайник на кабела

Самозатягащи се клеми 2 кабел(и)2.5-10 mm² (AWG 14...AWG 8)гъвкав без накрайник на кабела

Самозатягащи се клеми 1 кабел(и)1.5-10 mm² (AWG 16...AWG 10)гъвкав с накрайник на кабела

Самозатягащи се клеми 2 кабел(и)1.5-6 mm² (AWG 16...AWG 10)гъвкав с накрайник на кабела

СтандартиEN/IEC 60947-1

EN/IEC 60947-4-1

UL 60947-4-1

CSA C22.2 No 60947-4-1

Широчина45 mm

Височина121 mm

Дълбочина115 mm

Околна среда

Допустима надморска височина0...2000 м Без отклонение

Електромагнитна съвместимосттест за устойчивост на електростатичен разряд, Ниво 3, 8 kV въздух, 6 kV контакт, в съответствие с EN/IEC 61000-4-2

тест за устойчивост на радиочестотно поле, Ниво 3, 10 V/m, в съответствие с EN/IEC 61000-4-3

бърз тест за преходен имунитет, Ниво 4, 4 kV, в съответствие с EN/IEC 61000-4-4

тест за устойчивост на пикове (диференциален режим), Ниво 3, 2 kV, в съответствие с EN/IEC 61000-4-5

тест за устойчивост на пикове (Общ режим), Ниво 4, 4 kV, в съответствие с EN/IEC 61000-4-5

тест за устойчивост на радиочестотни смущения, 20 V, в съответствие с EN/IEC 61000-4-6

Защитни меркиTC

Ниво на замърсяване2

Относителна влажност5-95 %

Пожароустойчивост960 °C в съответствие с UL 94

850 °C в съответствие с IEC 60695-2-1

650 °C в съответствие с IEC 60695-2-12

Степен на защита IPIP20

Температура на околния въздух при работа-10-50 °C Без отклонение

50-60 °C Със спад на тока

Температура на околния въздух при складира-25-70 °C

Устойчивост на вибрации1.5 mm пик до пик (f= 3-13 Hz) в съответствие с IEC 60068-2-6

1 gn (f= 13-200 Hz) в съответствие с IEC 60068-2-6

Устойчивост на удар15 gn (продължителност = 11 ms) съответстващ на IEC 60068-2-27
