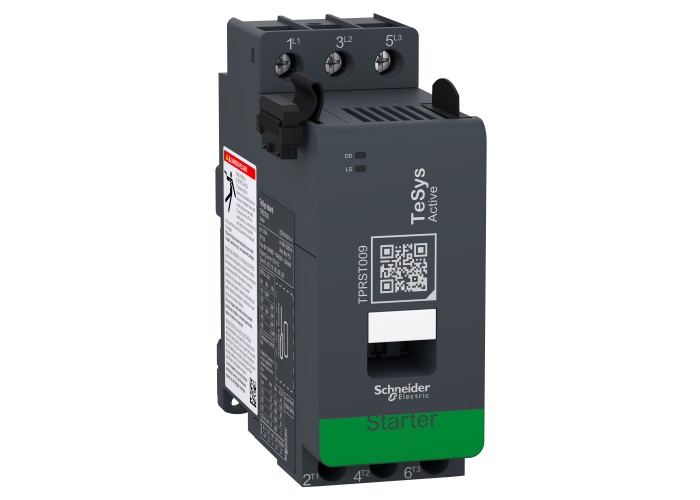

TeSys island моторен стартер, TeSys island, 15A при AC-1, 9A при AC-3, 4kW, 5hp, DOL тип, Schneider Electric TPRST009

Основни

тип задвижващо устройстводиректно на линия

Тип продукт или компонентстартер на двигателя

[Uc] Управляващо напрежение24 V DC доставен от точка на свързване

[Ue] Изолационно напрежение690 V в съответствие с IEC 60947-4-1

600 V в съответствие с UL 60947-4-1

600 V в съответствие с CSA C22.2 No 60947-4-1

[Ue] номинално работно напрежение≤ 690 V AC 47...63 Hz

[Uimp] Устойчивост на импулсно напрежение6 kV в съответствие с IEC 60947-1

Енергийно разсейване в W3.5 W при Ie AC-3

Категория за оползотворяванеAC-1

AC-2

AC-3

AC-4

Категория на защитаIII

Клас на термално претоварванеклас 5…30

Консумация на ток160 mA контактор запечатан

160 mA контактор затваряне

Моторна мощност в hp0.33 hp at 120 V AC 60 Hz for 1 фаза motors

1 hp at 240 V AC 60 Hz for 1 фаза motors

2 hp at 208 V AC 60 Hz for 3 фази motors

2 hp at 240 V AC 60 Hz for 3 фази motors

5 hp at 480 V AC 60 Hz for 3 фази motors

7.5 hp at 600 V AC 60 Hz for 3 фази motors

Моторна мощност в kW2.2 kW at 230 V 50 Hz (AC-3)

4 kW at 380...415 V 50 Hz (AC-3)

4 kW at 440 V 50 Hz (AC-3)

5.5 kW at 500 V 50 Hz (AC-3)

5.5 kW at 690 V 50 Hz (AC-3)

Наименование на продуктаTeSys island

Налична функцияоткриване на наличие на напрежение нагоре по веригата

защита на електрическите линии и товара

Мониторинг на мощността и енергията при TPRVM модул

Номинален действащ ток на претоварване250 A at 440 V conforming to IEC 60947

Номинален работен ток9 A (at < 50 °C) at ≤ 440 V AC-3

15 A (at < 50 °C) at ≤ 440 V AC-1

Номинален термичен ток15 A (at 50 °C)

Номинална изключвателна способност250 A at 440 V conforming to IEC 60947

Нулиранедистанционно или автоматично

ОбхватTeSys

Обхват на настройката на термичната защита0.18-9 A

Описание на полюсите3P 3 NO

Представяне на устройствотостартер,свързан към контролер за автом. чрез съедин.

работи само когато е свързан към шинен съединител

Разсейване на мощността на всеки полюс0.2 W AC-3 - Ith 9 A

0.56 W AC-1 - Ith 15 A

Средна стойност на импеданса2.5 mOhm - Ith 15 A 50 Hz

Съвместимост на продуктитеTPRBC точка на свързване

TPRVM интерфейсни модули за напрежение

Съкратено наименование на устройствотоTPRST

Устойчивост на ток на късо съединение210 A 40 °C - 1 s

105 A 40 °C - 10 s

61 A 40 °C - 1 мин

30 A 40 °C - 10 min

Допълнителни устройства

Тип защитатермичка защита срещу претоварване

прегряване на двигателя

пренапрежение

слаб ток

jam

дълъг старт

stall

бързо блокиране на цикъла

фазова последователност

блокиране на бързото рестартиране

обръщане на фазата

загуба на фаза

фазов дисбаланс

ток на земята

Тип измерванеустройството за време ВКЛ

превключвател на устройството за време ВКЛ

брой грешки

брой цикли на превключване

брой цикли на захранване на устройството

среден ток Iср

средно напрежение Vavg

макс. ток Imax

максимално напрежение Vmax

активна и реактивна мощност с модул за напрежение

активна и реактивна енергия с модул за напрежение

фактор на истинската мощност с модул за напрежение

Нето тегло на продукта0.656 kg

Електрическа устойчивост2 Mcycles 9 A AC-3при Ue 440 V

1.2 Mcycles 15 A AC-1при Ue 440 V

Затягащ момент1.7-1.7 N.m - с отверткаПлосък Ø 6 mm

1.7-1.7 N.m - с отверткаPhilips No 2

Локална сигнализация за DS (състояние на устройството): 1 LED светодиод (зелено/червено)

за LS (състояние на зареждане): 1 LED светодиод (зелено/червено)

Механична издръжливост30 Mcycles

Монтажен режимхоризонтален и вертикален (35 mm симетрични DIN шина)

ниво на безопасностB10d = 1369863 cycles Контактор с номинален товар в съответствие с EN/ISO 13849-1

B10d = 20000000 cycles Контактор с механичен товар в съответствие с EN/ISO 13849-1

Продуктови сертификатиEAC

CSA

CCC

UL

Работен обхват3600 cyc/mn AC-3

Работно време< 100 ms затваряне

< 30 ms отваряне

Свързване - клеморедСамозатягащи се клеми 1 кабел(и)1-4 mm² (AWG 16...AWG 12)твърд

Самозатягащи се клеми 2 кабел(и)1-4 mm² (AWG 16...AWG 12)твърд

Самозатягащи се клеми 1 кабел(и)1.5-4 mm² (AWG 16...AWG 12)гъвкав без накрайник на кабела

Самозатягащи се клеми 2 кабел(и)1.5-4 mm² (AWG 16...AWG 12)гъвкав без накрайник на кабела

Самозатягащи се клеми 1 кабел(и)1-4 mm² (AWG 16...AWG 12)гъвкав с накрайник на кабела

Самозатягащи се клеми 2 кабел(и)1-2.5 mm² (AWG 16...AWG 14)гъвкав с накрайник на кабела

СтандартиEN/IEC 60947-1

EN/IEC 60947-4-1

UL 60947-4-1

CSA C22.2 No 60947-4-1

Широчина45 mm

Височина116 mm

Дълбочина115 mm

Околна среда

Допустима надморска височина0...2000 м Без отклонение

Електромагнитна съвместимосттест за устойчивост на електростатичен разряд, Ниво 3, 8 kV въздух, 6 kV контакт, в съответствие с EN/IEC 61000-4-2

тест за устойчивост на радиочестотно поле, Ниво 3, 10 V/m, в съответствие с EN/IEC 61000-4-3

бърз тест за преходен имунитет, Ниво 4, 4 kV, в съответствие с EN/IEC 61000-4-4

тест за устойчивост на пикове (диференциален режим), Ниво 3, 2 kV, в съответствие с EN/IEC 61000-4-5

тест за устойчивост на пикове (Общ режим), Ниво 4, 4 kV, в съответствие с EN/IEC 61000-4-5

тест за устойчивост на радиочестотни смущения, 20 V, в съответствие с EN/IEC 61000-4-6

Защитни меркиTC

Ниво на замърсяване2

Относителна влажност5-95 %

Пожароустойчивост960 °C в съответствие с UL 94

850 °C в съответствие с IEC 60695-2-1

650 °C в съответствие с IEC 60695-2-12

Степен на защита IPIP20

Температура на околния въздух при работа-10-50 °C Без отклонение

50-60 °C Със спад на тока

Температура на околния въздух при складира-25-70 °C

Устойчивост на вибрации1.5 mm пик до пик (f= 3-13 Hz) в съответствие с IEC 60068-2-6

1 gn (f= 13-200 Hz) в съответствие с IEC 60068-2-6

Устойчивост на удар15 gn (продължителност = 11 ms) съответстващ на IEC 60068-2-27
