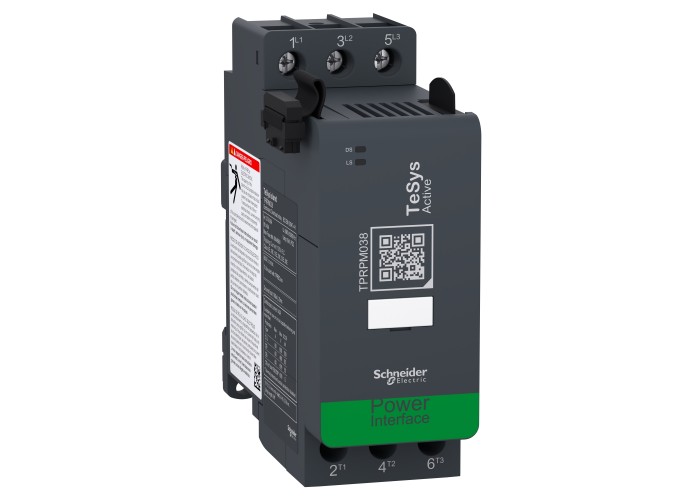

TeSys island Захранващ модул, TeSys island, 40A AC-1, 38A AC-3, 18.5kW, 20hp, Schneider Electric TPRPM038

Основни

Гама на продуктаTeSys

Тип продукт или компонентмодули за захранване

[Uc] Управляващо напрежение24 V DC доставен от точка на свързване

[Ue] Изолационно напрежение690 V в съответствие с IEC 60947-4-1

600 V в съответствие с UL 60947-4-1

600 V в съответствие с CSA C22.2 No 60947-4-1

[Ue] номинално работно напрежение≤ 690 V AC 47...63 Hz

[Uimp] Устойчивост на импулсно напрежение6 kV

Енергийно разсейване в W0.9 W при Ie AC-3

Категория на защитаIII

Клас на термално претоварванеклас 5…30

Консумация на ток60 mA

Моторна мощност в hp2 hp at 120 V AC 60 Hz for 1 фаза motors

5 hp at 240 V AC 60 Hz for 1 фаза motors

10 hp at 208 V AC 60 Hz for 3 фази motors

10 hp at 240 V AC 60 Hz for 3 фази motors

20 hp at 480 V AC 60 Hz for 3 фази motors

25 hp at 600 V AC 60 Hz for 3 фази motors

Моторна мощност в kW9 kW at 230 V AC 50 Hz

18.5 kW at 380...415 V AC 50 Hz

18.5 kW at 440 V AC 50 Hz

18.5 kW at 500 V AC 50 Hz

18.5 kW at 690 V AC 50 Hz

Наименование на продуктаTeSys island

Налична функцияоткриване на наличие на напрежение нагоре по веригата

електронна термична защита от претоварване

мониторинг на тока

управление на у-ва, свързани с TPRDG IO модул

Номинален работен ток38 A (at < 50 °C) at ≤ 440 V AC-3

40 A (at < 50 °C) at ≤ 440 V AC-1

Номинален термичен ток40 A (at 50 °C)

Нулиранедистанционно или автоматично

Обхват на настройката на термичната защита0.76-38 A

Описание на полюсите3P

Представяне на устройствотозахр. модул към контролер за автом. чрез съединител

работи само когато е свързан към шинен съединител

Съвместимост на продуктитеTPRBC точка на свързване

TPRDG цифрови IO модули

TPRAN аналогови IO модули

Съкратено наименование на устройствотоTPRPM

Допълнителни устройства

Тип защитатермичка защита срещу претоварване

прегряване на двигателя

пренапрежение

слаб ток

jam

дълъг старт

stall

бързо блокиране на цикъла

загуба на фаза

блокиране на бързото рестартиране

обръщане на фазата

фазова последователност

фазов дисбаланс

ток на земята

Тип измерванеустройството за време ВКЛ

брой грешки

брой цикли на захранване на устройството

среден ток Iср

средно напрежение Vavg

макс. ток Imax

максимално напрежение Vmax

Затягащ момент2.5-2.5 N.m - с отверткаПлосък Ø 6 mm

2.5-2.5 N.m - с отверткаPhilips No 3

Локална сигнализация за DS (състояние на устройството): 1 LED светодиод (зелено/червено)

за LS (състояние на зареждане): 1 LED светодиод (зелено/червено)

Монтажен режимхоризонтален и вертикален (35 mm симетрични DIN шина)

Продуктови сертификатиEAC

CCC

CSA

UL

Свързване - клеморедСамозатягащи се клеми 1 кабел(и)1.5-10 mm² (AWG 16...AWG 8)твърд

Самозатягащи се клеми 2 кабел(и)1.5-10 mm² (AWG 16...AWG 8)твърд

Самозатягащи се клеми 1 кабел(и)2.5-10 mm² (AWG 14...AWG 8)гъвкав без накрайник на кабела

Самозатягащи се клеми 2 кабел(и)2.5-10 mm² (AWG 14...AWG 8)гъвкав без накрайник на кабела

Самозатягащи се клеми 1 кабел(и)1.5-10 mm² (AWG 16...AWG 10)гъвкав с накрайник на кабела

Самозатягащи се клеми 2 кабел(и)1.5-6 mm² (AWG 16...AWG 10)гъвкав с накрайник на кабела

СтандартиEN/IEC 60947-1

EN/IEC 60947-4-1

UL 60947-4-1

CSA C22.2 No 60947-4-1

Нето тегло на продукта0.255 kg

Широчина45 mm

Височина121 mm

Дълбочина115 mm

Околна среда

Електромагнитна съвместимосттест за устойчивост на електростатичен разряд, Ниво 3, 8 kV въздух, 6 kV контакт, в съответствие с EN/IEC 61000-4-2

тест за устойчивост на радиочестотно поле, Ниво 3, 10 V/m, в съответствие с EN/IEC 61000-4-3

бърз тест за преходен имунитет, Ниво 4, 4 kV, в съответствие с EN/IEC 61000-4-4

тест за устойчивост на пикове (диференциален режим), Ниво 3, 2 kV, в съответствие с EN/IEC 61000-4-5

тест за устойчивост на пикове (Общ режим), Ниво 4, 4 kV, в съответствие с EN/IEC 61000-4-5

тест за устойчивост на радиочестотни смущения, 20 V, в съответствие с EN/IEC 61000-4-6

Защитни меркиTC

Ниво на замърсяване2

Относителна влажност5-95 %

Пожароустойчивост960 °C в съответствие с UL 94

850 °C в съответствие с IEC 60695-2-1

650 °C в съответствие с IEC 60695-2-12

Степен на защита IPIP20

Температура на околния въздух при работа-10-50 °C Без отклонение

50-60 °C Със спад на тока

Температура на околния въздух при складира-25-70 °C

Устойчивост на вибрации1.5 mm пик до пик (f= 3-13 Hz) в съответствие с IEC 60068-2-6

1 gn (f= 13-200 Hz) в съответствие с IEC 60068-2-6

Устойчивост на удар15 gn (продължителност = 11 ms) съответстващ на IEC 60068-2-27

Допустима надморска височина0...2000 м Без отклонение
