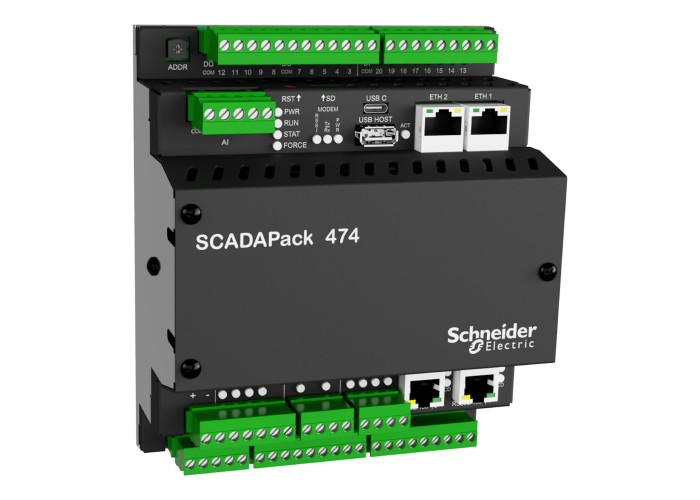

SCADAPack 47x Smart RTU, SCADAPack 47x, supporting DNP3/Modbus/IEC 60870, no flowrun license, 2 analog output, Schneider Electric TBUP474-UA50-BB00S

Основни

Гама на продуктаSCADAPack 47x | 47xi

Съвместимост на гаматаRealift

тип лиценз20 flowrun license

Тип продукт или компонентremote terminal unit

Sensor typeARM Cortex-A7 dual core at 500 MHz

ARM Cortex-M3 at 500 MHz

Вид паметSRAM 4 MB

RAM DDR3 256 MB

NAND flash 256 MB

data storage 70 MB

Пазарен сегментoil and gas

water and waste water

Допълнителни устройства

Тип аналогов входток 0...20 mA

ток 4...20 mA

напрежение 0...5 V

напрежение 1...5 V

Тип аналогов изходток 0...20 mA

ток 4...20 mA

Тип интегрирана връзка2 Ethernet 8-pin modular, RJ45 - 10/100 Mbps

2 serial port for RS485 - 115.2 kbps

2 serial port for RS232/RS485 - 115.2 kbps

1 serial port for RS232

1 USB 2.0 порт USB type A

1 USB 2.0 порт USB type C

тип на изходния сигнал12 digital, 30 V, 2 A

2 аналог

Нето тегло на продукта1.2 kg

Брой допълнителни модули за вход/изход5304 за Аналогов изход

5414 за Цифров вход

5415 за Цифров изход

5506 за Аналогов вход

5606 за expansion I/O

5607 за expansion I/O

6601 за expansion I/O

6607 за expansion I/O

5505 за RTD input

вид на входния сигналдигитален x20 входове,, 12-24 V DC

аналогов x12 входове,

counter x12 входове,

Входно напражение12...28 V DC

дължина142.0 mm

Комуникационни услугиdata logging in DNP3/ IEC 104

Консумация на енергия в W4 W

Протокол на комуникационния портModbus TCP client

Modbus TCP server

Modbus RTU server

Modbus RTU client

DNP3 level 4

IEC 60870-5-104

FTP server

Телнет

Честота на броене4 x 10 kHz

4 x 1.5 kHz

4 x 150 Hz

Широчина166.0 mm

Височина88.0 mm

Околна среда

МаркировкаCE

RCM

EAC

Ниво на замърсяване2

Относителна влажност5-95 % non-condensing

Продуктови сертификатиFCC part 15 class B

ATEX II 3g Ex ec nC IIC T4 Gc

ATEX zone 2

CE

ACMA

cULus HazLoc Class I Division 2 Group A

cULus HazLoc Class I Division 2 Group B

cULus HazLoc Class I Division 2 Group C

cULus HazLoc Class I Division 2 Group D

ICES-003

СтандартиCSA C22.2 No 61010-1-12

CSA C22.2 No 61010-2-201

UL 61010-1

UL 61010-2-201

FCC part 15 Subpart B class A

температура на околната среда за съхранени-40-85 °C

-40-185 °F

Температура на околния въздух при работа-40-70 °C when the unit is mounted horizontally on a vertical surface

-40-65 °C when the unit is mounted in any other position

-40-158 °F when the unit is mounted horizontally on a vertical surface

-40-149 °F when the unit is mounted in any other position

Устойчивост на вибрации7 mm constant amplitude

1 gn constant acceleration
