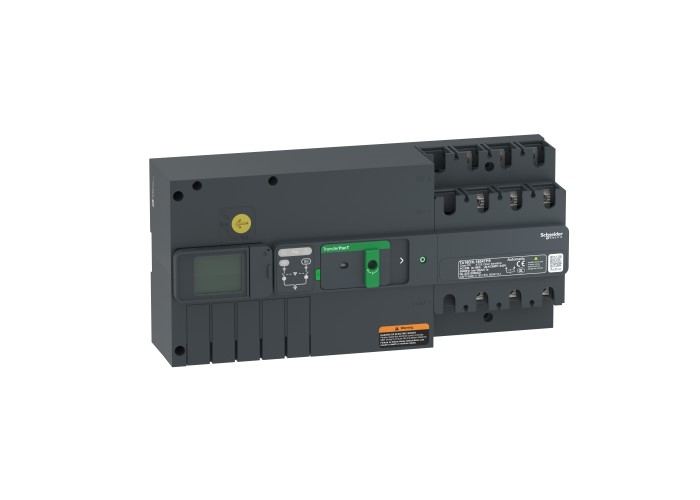

TransferPacT transfer switches "АВР превключвател, TransferPacT Active автоматичен, 125A, 3P, LCD, корпус 160A", Schneider Electric TA16D3L1254TPE

Основни

Гама на продуктаTransferPacT

Тип МонтажФиксиран

тип на мрежатаAC

Тип продукт или компонентавтоматичен превключвател за прехвърляне

Брой полюси3P

Възможност за изолацияда

Горни връзкизавинтен

Запис на електрически даннизавинтен

Индикатор за позиция на контактаДа

Номинален действащ ток на късо съединение154 kA с предпазен прекъсвач на веригата 400 V AC при 50 Hz

20 kA самостоятелен разединител 400 V AC при 50 Hz

Приложение на устройствотосмяна на източника

Честота на мрежата50/60 Hz

Допълнителни устройства

Тип дисплейLCD екран

Тип заключванекатинар в положение OFF

Тип управление4 бутона

Нето тегло на продукта5.6 kg

[Icw] макс. кратковременен ток на устойчивост10 kAпо време на0.1 s

[Ith] конвенционален терм. ток на свободен въз125 A при 60 °C

[Ue] Изолационно напрежениеКлюч: 800 V

контролер: 500 V

[Ue] номинално работно напрежение400 V AC 50/60 Hz

[Uimp] Устойчивост на импулсно напрежениеКлюч: 8 kV

контролер: 6 kV

брой контактни позиции3

Категория за оползотворяванеAC-33B

Клас превключвател за прехвърлянеPC

Композиция на сигнални контакти1 NO + 2 NC

1 NC + 2 NO

2 NO

Механична издръжливост10000 cycles

Механично заключванес механична блокировка

Монтажна подпораПластина

DIN шина

Номинален работен ток125 A

Номинален режимнепрекъснат

Работен режимавтоматичен

ръчен

Свързващи клеми30 mm

Широчина351 mm

Височина164 mm

Дълбочина95 mm

Околна среда

Ниво на замърсяване3

Продуктови сертификатиCE

CB

CCC

СтандартиIEC 60947-6-1

Степен на защита IPпреден панел: IP40 автоматичен режим

вътре в таблото: IP20 ръчен режим

температура на околната среда за съхранени-35-85 °C

Температура на околния въздух при работа-25-70 °C
