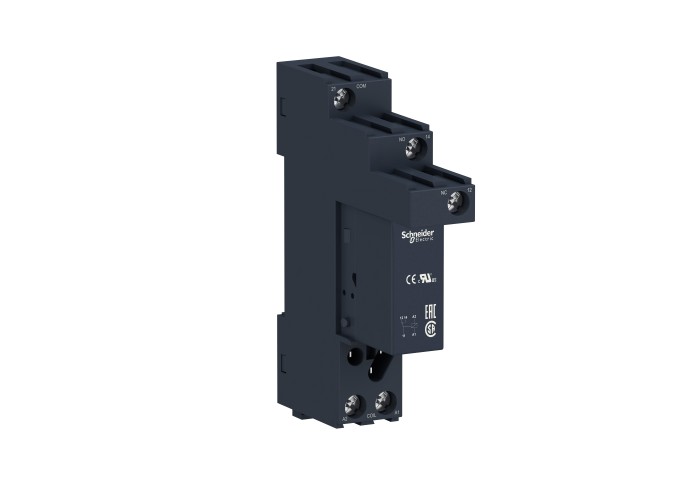

Реле+цокъл 1CO 24VAC, Schneider Electric RSB1A120B7S

Детайлна информация

Гама на продуктаЕлектромеханични Релета Harmony

име на серияИнтерфейс реле

Тип продукт или компонентРеле за включване

Съкратено наименование на устройствотоRSB

Тип и състав на контактите1 C/O

Рсабота на контактаСтандартно

[Uc] Контролно напрежение24 V AC

Статус LEDБез

Тип управлениеБез бутон

Номинален стандартен термичен ток12 A at -40…40 °C

Средно съпротивление400 Ohm мрежа: AC в 20 °C +/- 15 %

[Ue] номинално работно напрежение19.2...26.4 V AC 50 Hz
20.4...26.4 V AC 60 Hz

[Uimp] Устойчивост на импулсно напрежение3,6 kVв съответствие сIEC 61000-4-5

Номинален работен ток12 A (AC-1/DC-1) НЕ в съответствие с IEC
6 A (AC-1/DC-1) NC в съответствие с IEC

[Ue] Изолационно напрежение400 V в съответствие с EN/IEC 60947

Максимално превключвателно напрежение300 V DC
400 V AC

Праг при отпадане на напрежението>= 0.15 Uc AC

Номинален ток12 A at 250 V AC
12 A at 28 V DC

Минимален ток за превключване5 mA

Максимална превключвателна възможност3000 VA AC
336 W DC

minimum switching voltage5 V

Минимален капацитет на превключване300 mW при 5 mA

Работно време10 ms Между източника на захранване и подаването на захранв
12 ms Между захранването на бобината и усилването на контак

Механична издръжливост30000000 цикъла

Електрическа устойчивост100000 цикъла, 12 A at 250 V, AC-1 НЕ
100000 цикъла, 6 A at 250 V, AC-1 NC

Данни за безопасностB10d = 100000

Работен обхват
