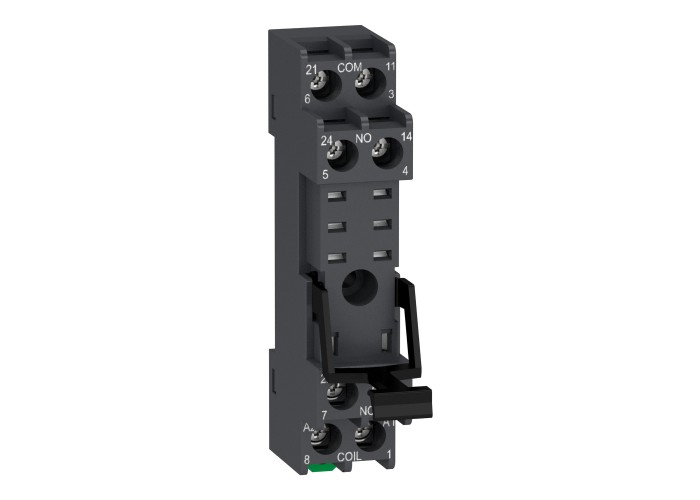

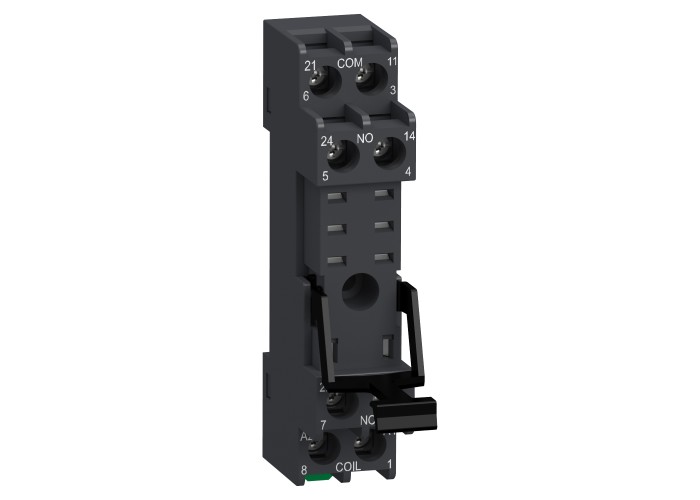

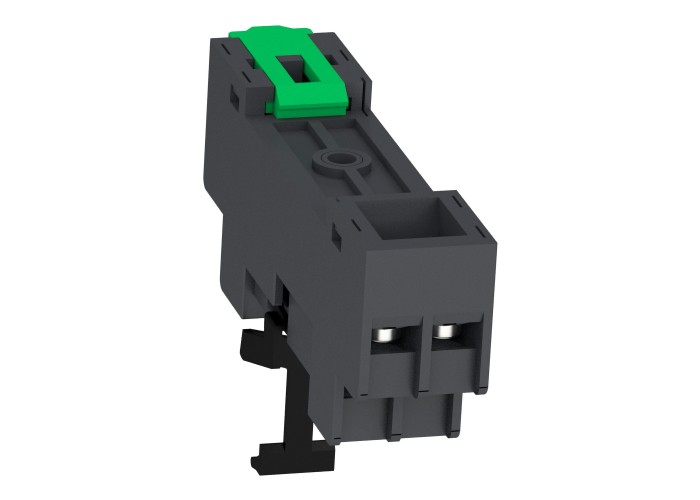

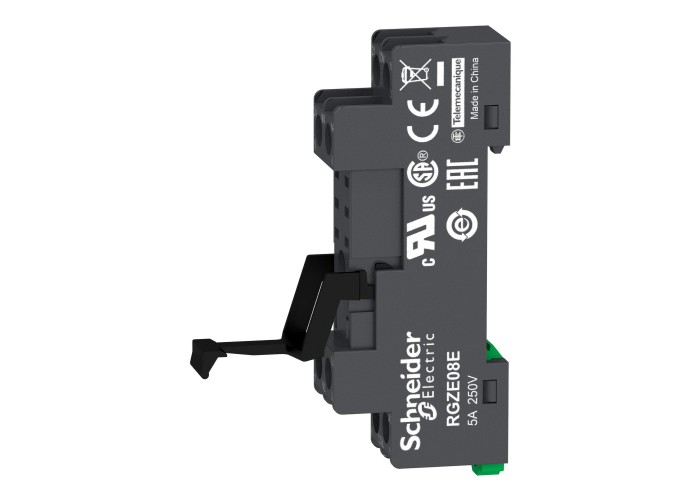

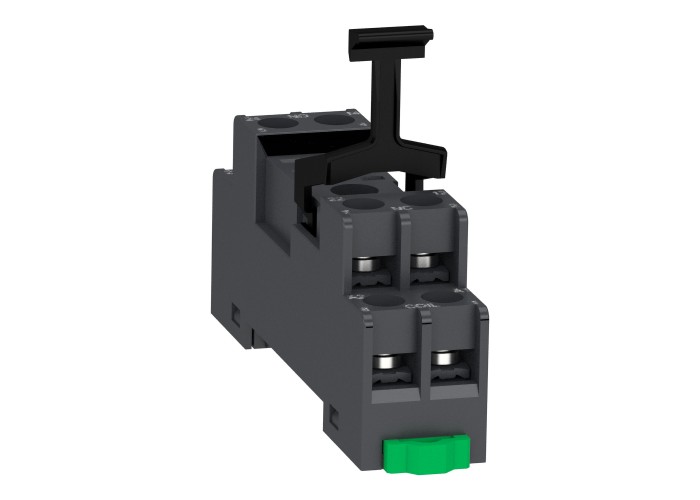

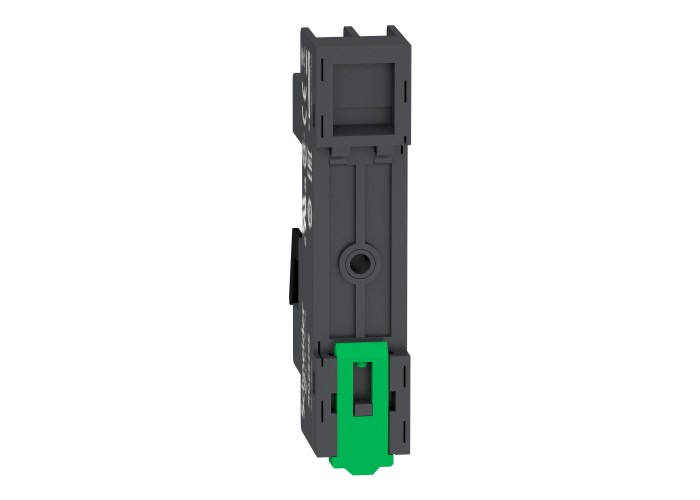

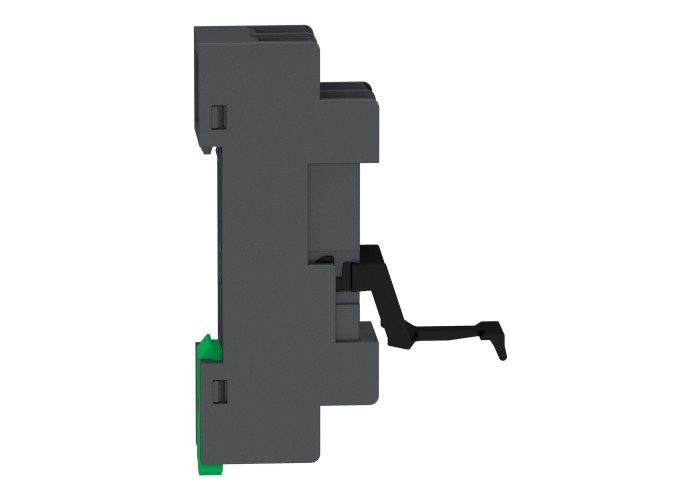

Механизъм с винтова скоба и поддържаща скоба, за релета RXG2, 5A, смесена контактна клема, Schneider Electric RGZE08E

Детайлна информация

Гама на продукта:Електромеханични Релета Harmony

Тип продукт или компонент:Контакт

Съвместимост на продуктите:Реле за включване RXG с 2 C/O

[Ue] Изолационно напрежение:250 V

[Uimp] Устойчивост на импулсно напрежение:4 kV Между бобина и прекъсвач with Обикновенна изолация
4 kV Между полюси with Обикновенна изолация
4 kV between terminals and DIN шина with Обикновенна изолация

[Ue] номинално работно напрежение:250 V в съответствие с IEC
300 V в съответствие с UL

Диелектрична якост:4 kV Между бобина и прекъсвач with Обикновенна изолация
3 kV Между полюси with Обикновенна изолация
3 kV between terminals and DIN шина with Обикновенна изолация

Форма на щифт:Плосък

Свързване - клеморед:Винтови клеми, 1 x 0.5...1 x 2.5 mm² (AWG 20...AWG 14) гъвкав С кабелен накрайник
Винтови клеми, 2 x 0.5...2 x 1 mm² (AWG 20...AWG 17) гъвкав С кабелен накрайник
Винтови клеми, 1 x 0.5...1 x 2.5 mm² (AWG 20...AWG 14) Твърд Без кабелен накрайник
Винтови клеми, 2 x 0.5...2 x 1.5 mm² (AWG 20...AWG 16) Твърд Без кабелен накрайник

Начин на монтаж:Скоба (35 mm симетрични DIN шина)

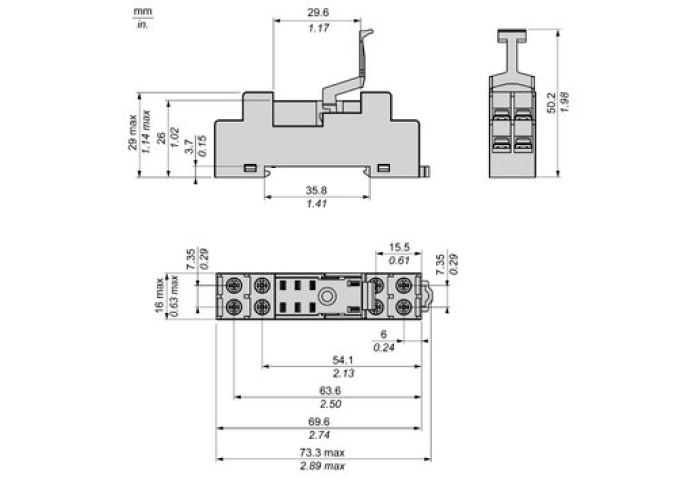

дължина:69,6 mm

Подредбана клемите на контакта:Смесен

Категория на защита:III

Ниво на замърсяване:3

Широчина:16 mm

Височина:50,2 mm

Нето тегло на продукта:0,026 kg

Стандарти:IEC 61984

Продуктови сертификати:CSA
UL
EAC

Маркировка:CE

температура на околната среда за съхранениe:-40…85 C

Температура на околния въздух при работа:-40…70 C

IP степен на защита:IP20

Относителна влажност:10…95 %

Тип пакет 1:PCE

Брой единици в пакет 1:1

Височина на пакет 1:1,600 cm

Широчина на пакет 1:3,500 cm

Дължина на пакет 1:7,500 cm

Тегло на пакет 1:25,000 g

Тип пакет 2:BB1

Брой единици в пакет 2:10

Височина на пакет 2:4,000 cm

Широчина на пакет 2:7,800 cm

Дължина на пакет 2:16,500 cm

Тегло на пакет 2:280,000 g

Тип пакет 3:S03

Брой единици в пакет 3:360

Височина на пакет 3:30,000 cm

Широчина на пакет 3:30,000 cm

Дължина на пакет 3:40,000 cm

Тегло на пакет 3:10,608 kg
