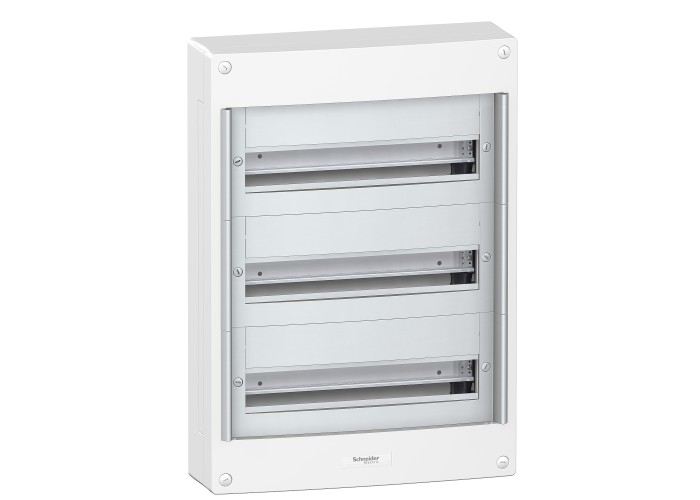

Табло PRAGMA 3Р 18М, открит монтаж, Schneider Electric PRA20318

Детайлна информация

Обхват / ГамаPragma

Тип продукт или компонентТабло

Тип таблоРазпределително табло

ШирочинаОтвън: 426 mm

Височина600 mm

Дълбочина125 mm

Nb of 18 mm modules per row18

Nb of horizontal rows3

Клас на електроизолацияДвойна защита< br /> Клас II

Предоставено оборудване2 x Клемен блок< br /> 1 x етикет за идентификация< br /> 1 x marking kit< br /> 1 x затварящ панел за свободен модул

Type of doorБез

Монтаж на таблотоОткрит

9 мм стъпка36

Общ брой 18 мм модули54

разсейване на мощността във W56 W

[In] номинален ток125 A

[Ue] Изолационно напрежение400 V

Тип шиниDIN

описание на монтажната плочаБез монтажна плоча

кабелен входКабел или тръба< br /> Фабрично разпробити плочи< br /> Подвижни плочи< br /> Опроводяване

Номера на клемите1 Земя (Quick) с 24 изводи< br /> 1 нула (Quick) с 24 изводи

разпределителен блок3 x 25 mm² за Земя< br /> 21 x 4 mm² за Земя< br /> 3 x 25 mm² за нула< br /> 21 x 4 mm² за нула

Материал на таблотоЗадна част: термопластмаса< br /> Предна страна: термопластмаса

ЦвятТабло: бял (RAL 9016)< br /> Предна страна: сив (RAL 7004)

Пазарен сегментМалки търговски обекти

Целева странаРусия< br /> Гърция< br /> Baltic< br /> Чехия< br /> Унгария< br /> Финландия< br /> Швеция

Дълбочина на свързване0 mm

Вътрешна дълбочина95 mm

Устойчивост на пожарЗадна част: 650 °C< br /> Предна страна: 650 °C

Степен на защита IPIP30 без врата< br /> IP40 с врата

Степен на защита IKIK08 без врата< br /> IK09 с врата

Категория на защитаII

Температура на околния въздух при работа-25…60 °C

СтандартиIEC 60670-1< br /> IEC 60670-24< br /> IEC 61439-1< br /> IEC 61439-3

Тип пакет 1PCE

Брой единици в пакет 11

Височина на пакет 113,500 cm

Широчина на пакет 151,000 cm

Дължина на пакет 168,000 cm

Тегло на пакет 14,100 kg

Тип пакет 2P12

Брой единици в пакет 218

Височина на пакет 2120,000 cm

Широчина на пакет 280,000 cm

Дължина на пакет 2120,000 cm

Тегло на пакет 298,400 kg

Гаранция (в месеци)18
