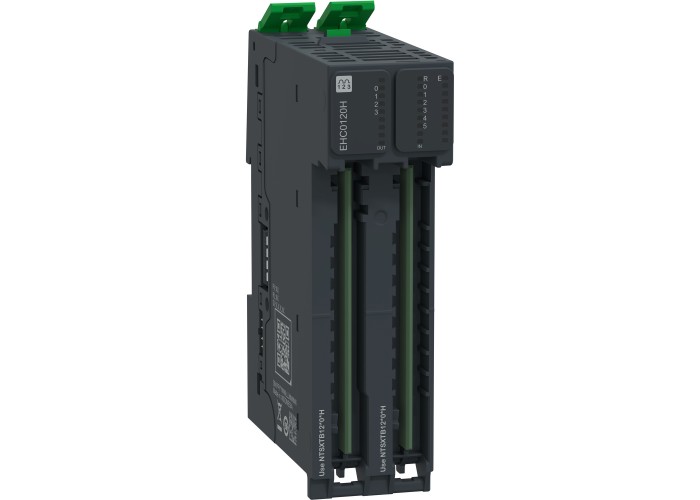

Модул за високоскоростен брояч + основа, 1 инкрементален вход, 24 V DC, 250 kHz, 2 входа, 4 изхода, укрепен, Modicon Edge вх./изх. NTS, Schneider Electric NTSEHC0120HK

Детайлна информация

Гама на продуктаModicon Edge I/O NTS

Тип продукт или компонентCounter module kit

съдържание на комплектаNTSEHC0120H module; NTSXBA0100H base

Mandatory accessoryNTSXTB12_1_H terminal block

Съвместимост на продуктитеNTSN.....

Съвместимост на гаматаLogic/motion controller - Modicon M262; Modicon M580; Third party

Приложение на устройствотоИндустриално приложение

Дискретен номер на вход6

Дискретен номер на изход4

Максимална честота на отчитане250 kHz

Функции на брояча1 HSC Channel for pulses counting; Supports 6 Simple counting functions; 1 Single counting function; 1 Dual counting function; 1 Frequency meter; 1 Ratio meter; 1 Period meter; 1 PWM output

Дискретен цифров входSink or source

Дискретен вход по напрежение24 V DC

Дискретен входен ток2,27 mA at 24 V

Input filtering0 µs Anti Bounce filter configurable; 0.5 µs Anti Bounce filter configurable; 1 µs Anti Bounce filter configurable; 2 µs Anti Bounce filter configurable; 5 µs Anti Bounce filter configurable; 10 µs Anti Bounce filter configurable; 50 µs Anti Bounce filter configurable; 100 µs Anti Bounce filter configurable; 250 µs Anti Bounce filter configurable; 500 µs Anti Bounce filter configurable; 1 ms Anti Bounce filter configurable; 2 ms Anti Bounce filter configurable; 4 ms Anti Bounce filter configurable; 12 ms Anti Bounce filter configurable

Counter configurationModicon configuration software

Гарантирано ниво на захранване 1: 11...30 V DC

Гарантирано ниво на захранване 00...5 V DC

Моментно състояние 1 гарантирано< gt/> = 2 mA

Моментно състояние 0 гарантирано< lt/> = 1.5 mA

Typical current consumption45 mA при 24 V DC on the Bus current; 3 mA при 24 V DC on the internal field current maximum За входове; 500 mA при 24 V DC on the internal field current maximum за изходи

Изходно напрежение24 V DC

Ниво на изходното напрежение28.8 V DC

Nominal output current0,5 A

Дискретен цифров изходSource(push-pull)

Енергийно разсейване в W2,4 W maximum filament lamp

Тип защитаShort-circuit protection on output; Input over voltage protection

Isolation between channelsНяма

Isolation between group850 V AC

Isolation between channels and bus1500 V AC

Отказ от операция за гореща подмянаYes

Локална сигнализация1 LED (зелен) за работа на модула (RUN); 1 LED на канал (зелен) за диагностика на каналите; 1 LED (червен) за Модулна грешка (ERR)

Housing colourСив

Монтажна подпораТоп шапка, тип TH35-15 шина съответстващ на IEC 60715; Топ шапка, тип TH35-7.5 шина съответстващ на IEC 60715

Височина100 mm

Широчина30 mm

Дълбочина80 mm

тегло на продукта0,130 kg

DC supply voltage24 V

IP степен на защитаIP20

Защитни меркиКонформно покритие

МаркировкаCE; UKCA; CULus; RCM

Сертифициране на продуктиCE; UKCA; CULus; RCM; Merchant Navy - EU RO MR (pending); EAC (в процес на изпълнение); ATEX Zone 2 (pending); IECEx zone 2 (pending); CCC Ex zone 2 (pending)

СтандартиEN/IEC 61131-2; EN/IEC 61010-2-201; UL 61010-2-201; IACS E10; EN/IEC 61000-6-5, интерфейс тип 1 и тип 2; EN/IEC 60079-0, местоположение G; #N/A; EN 50121-4; EN 50121-5

Директиви2014/35/EU - directive basse tension; 2014/30/EU - електромагнитна съвместимост; 2014/34/ЕС - Директива ATEX

Температура на околния въздух при работа-40…70 °C

Температура на околния въздух при складира-40…85 °C

Относителна влажност5…95 % без кондензация

Допустима надморска височина0...2000 m Без отклонение; 2000 m...5000 m с нормиране

Степен на замърсяване2

Устойчивост на вибрации1 g without accessory; 2 g with accessory

Устойчивост на удар15 g за 11 ms (with and without accessory)

Тип пакет 1PCE

Брой единици в пакет 11

Височина на пакет 14,500 cm

Широчина на пакет 18,800 cm

Дължина на пакет 112,000 cm

Тегло на пакет 1163,000 g

Тип пакет 2S01

Брой единици в пакет 212

Височина на пакет 215,000 cm

Широчина на пакет 215,000 cm

Дължина на пакет 240,000 cm

Тегло на пакет 22,238 kg

Гаранция (в месеци)18
