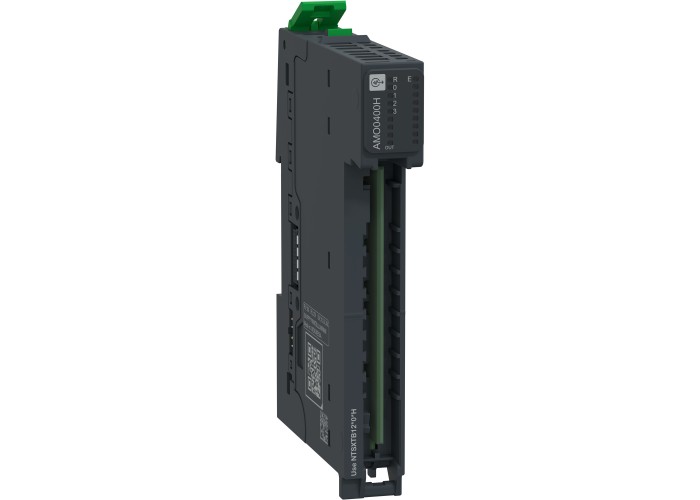

Аналогов изходен модул + основа, 4 изхода, ток, напрежение, подсилен, Modicon Edge вх./изх. NTS, Schneider Electric NTSAMO0400HK

Детайлна информация

Гама на продуктаModicon Edge I/O NTS

Тип продукт или компонентAnalog output module kit

съдържание на комплектаNTSAMO0400H module; NTSXBA0100H base

Mandatory accessoryNTSXTB12_0_H terminal block

Съвместимост на продуктитеNTSN.....

Съвместимост на гаматаLogic/motion controller - Modicon M262; Modicon M580; Third party

Приложение на устройствотоИндустриално приложение

брой аналогови изходи4

Работен режимIsochronous/Asynchronous

Тип аналогов изходCurrent: 0...20 mA; Current: 4...20 mA; Voltage: +/- 10 V; Voltage: 0...10 V; Voltage: +/- 5 V; Voltage: 0...5 V; Voltage: 1...5 V

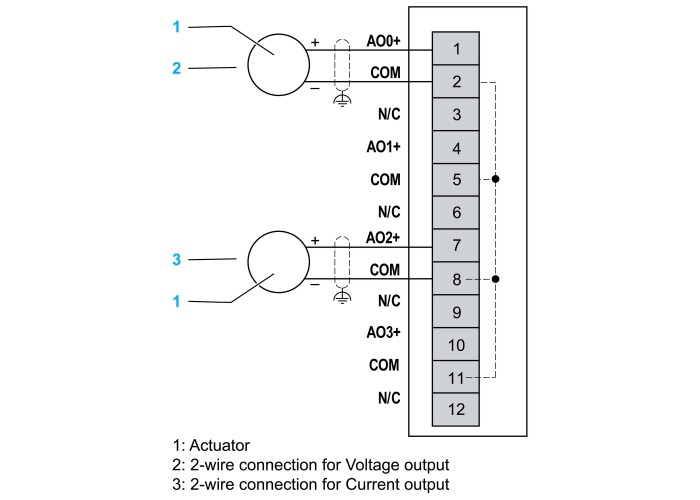

Discrete output wiring mode2 проводника

Тип защита на изхода16 mA short circuit and 30V over voltage for voltage output; 30V over voltage for current output

Output diagnosticUnderflow error per channel; Overflow error per channel; Broken wire error per channel; Short circuit error per channel; Hardware error per channel; Calibration error per channel; DAC power error per channel; Internal field power supply error per channel

омичен товарен импеданс600 Ohm current; 1 kOhm voltage

Време за реакция на изхода912 µs at 600 Ohm per module

HART toleranceYes

Тип кабелЕкраниран кабел

Temperature drift± 0.002 % FS/ °C

Грешка при измерването< = 0.1 % FS 25 °C; < = 0.2 % FS - 40…70 °C

Нелинейност< = 0.02 % FS, вид аналогов вход: voltage/current

тип на захранванетоBus power from power supply bus (24 Vdc); Field power from power supply field (24 Vdc)

Граници на номинално работно напрежение20.4...28.8 V DC

Typical current consumption34,6 mA при 24 V DC on the Bus current; 24 mA при 24 V DC on the internal field current minimum; 79,2 mA при 24 V DC on the internal field current maximum

Енергийно разсейване в W1,7 W maximum at 24 V DC

максимално кабелно разстояние между устройЕкраниран кабел: < 200 m за voltage inputs; Екраниран кабел: < 1000 m за current input

Isolation between channels and bus1500 V AC

Isolation between channels and field pwrNo

Isolation between field power and bus1500 V AC

Отказ от операция за гореща подмянаYes

Локална сигнализация1 LED зелен за работа на модула (RUN); 1 LED на канал зелен за диагностика на каналите; 1 LED червен за Модулна грешка (ERR)

Housing colourСив

Монтажна подпораТоп шапка, тип TH35-7.5 шина съответстващ на IEC 60715; Топ шапка, тип TH35-15 шина съответстващ на IEC 60715

Височина100 mm

Широчина15 mm

Дълбочина80 mm

тегло на продукта0,073 kg

IP степен на защитаIP20

Защитни меркиКонформно покритие

МаркировкаCE; UKCA; CULus; RCM

Сертифициране на продуктиCE; UKCA; CULus; RCM; Merchant Navy - EU RO MR (pending); EAC (в процес на изпълнение); ATEX Zone 2 (pending); IECEx zone 2 (pending); CCC Ex zone 2 (pending)

СтандартиEN/IEC 61131-2; EN 61010-2-201; UL 61010-2-201; IACS E10; EN/IEC 61000-6-5; EN/IEC 61850-3; EN/IEC 60079-0; #N/A; EN 50121-4; EN 50121-5

Директиви2014/30/EU - електромагнитна съвместимост; 2014/34/ЕС - Директива ATEX; 2014/35/EU

Температура на околния въздух при работа-40…70 °C

Температура на околния въздух при складира-40…85 °C

Относителна влажност5…95 % без кондензация

Допустима надморска височина0...2000 m; 2000...5000 m с нормиране

Степен на замърсяване2

Устойчивост на вибрации1 g without accessory; 2 g with accessory

Устойчивост на удар15 g за 11 ms (with and without accessory)

Тип пакет 1PCE

Брой единици в пакет 11

Височина на пакет 12,800 cm

Широчина на пакет 18,800 cm

Дължина на пакет 111,800 cm

Тегло на пакет 1102,900 g

Тип пакет 2S01

Брой единици в пакет 216

Височина на пакет 215,000 cm

Широчина на пакет 215,000 cm

Дължина на пакет 240,000 cm

Тегло на пакет 21,929 kg

Гаранция (в месеци)18
