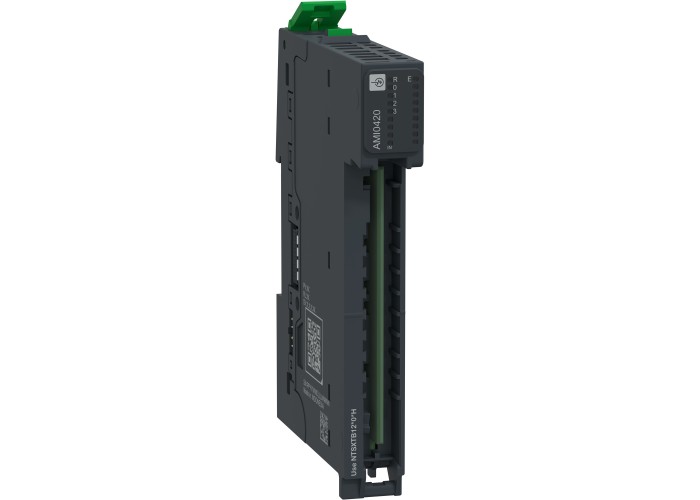

Аналогов входен модул + основа, 4 диференциални входа, ток, напрежение, 2 проводника, Modicon Edge вх./изх. NTS, Schneider Electric NTSAMI0420K

Детайлна информация

Гама на продуктаModicon Edge I/O NTS

Тип продукт или компонентAnalog input module kit

съдържание на комплектаNTSAMI0420 module; NTSXBA0100H base

Mandatory accessoryNTSXTB12_0_H terminal block

Съвместимост на продуктитеNTSN.....

Съвместимост на гаматаLogic/motion controller - Modicon M262; Modicon M580; Third party

Приложение на устройствотоИндустриално приложение

брой аналогови входове4

Работен режимIsochronous/Asynchronous

Тип аналогов входТок +/- 20 mA; Ток 0...20 mA; Ток 4...20 mA; Напрежение +/- 10 V; Напрежение 0...10 V; Напрежение +/- 5 V; Напрежение 0...5 V; Напрежение 1...5 V

Discrete input wiring mode2 проводника

Резолюция на аналоговия вход15 bits + sign

Допустимо претоварване на входовете30 V maximum voltage; 30 V at 50 mA maximum current

Входно съпротивление> 10 MOhm в режим на напрежение; 100 Ohm + internal current protector 10 Ohm typical

продължителност на проба0,723 ms per module

Тип защита на входаOver current / miswiring protection per channel for current input; Over voltage / miswiring protection per channel for voltage input

Input diagnosticUnderflow error per channel; Overflow error per channel; Broken wire error per channel; Hardware error per channel

LSB стойност0.31 mV, +/- 10 V; 0.31 mV, 0...10 V; 0.16 mV, +/- 5 V; 0.16 mV, 0...5 V; 0.13 mV, 1...5 V; 0.61 µA, +/- 20 mA; 0.61 µA, 0...2 mA; 0.49 µA, 4...20 mA

Тип кабелЕкраниран кабел

Temperature drift± 0.0057 % FS/ °C

Грешка при измерването< = 0.3 % FS 25 °C; < = 0.5 % FS - 20…60 °C

Нелинейност< = 0.01 % FS, вид аналогов вход: voltage/current

Режим на отказ70 dB

тип на захранванетоBus power from power supply bus (24 Vdc); Field power from power supply field (24 Vdc)

Граници на номинално работно напрежение20.4...28.8 V DC

Typical current consumption31,7 mA при 24 V DC on the Bus current; 27,6 mA при 24 V DC on the internal field current minimum; 33,1 mA при 24 V DC on the internal field current maximum

Енергийно разсейване в W1,8 W maximum at 24 V DC

максимално кабелно разстояние между устройЕкраниран кабел: < 200 m за voltage inputs; Екраниран кабел: < 1000 m за current input

Isolation between channels and bus1500 V AC

Isolation between channels and field pwr1000 V AC

Isolation between field power and bus1500 V AC

Отказ от операция за гореща подмянаYes

Локална сигнализация1 LED зелен за работа на модула (RUN); 1 LED на канал зелен за диагностика на каналите; 1 LED червен за Модулна грешка (ERR)

Housing colourСив

Монтажна подпораТоп шапка, тип TH35-7.5 шина съответстващ на IEC 60715; Топ шапка, тип TH35-15 шина съответстващ на IEC 60715

Височина100 mm

Широчина15 mm

Дълбочина80 mm

тегло на продукта0,073 kg

IP степен на защитаIP20

МаркировкаCE; UKCA; CULus; RCM

Сертифициране на продуктиCE; UKCA; CULus; RCM; Merchant Navy - EU RO MR (pending); EAC (в процес на изпълнение); ATEX Zone 2 (pending); IECEx zone 2 (pending); CCC Ex zone 2 (pending)

СтандартиEN/IEC 61131-2; EN 61010-2-201; UL 61010-2-201; IACS E10; EN/IEC 61000-6-5; EN/IEC 61850-3; EN/IEC 60079-0; #N/A; EN 50121-4; EN 50121-5

Директиви2014/30/EU - електромагнитна съвместимост; 2014/34/ЕС - Директива ATEX; 2014/35/EU

Температура на околния въздух при работа-20…60 °C

Температура на околния въздух при складира-40…85 °C

Относителна влажност5…95 % без кондензация

Допустима надморска височина0...2000 m; 2000...5000 m с нормиране

Степен на замърсяване2

Характеристики на околната средаУстойчив на газ C3 and G2

Устойчивост на вибрации1 g without accessory; 2 g with accessory

Устойчивост на удар15 g за 11 ms (with and without accessory)

Тип пакет 1PCE
