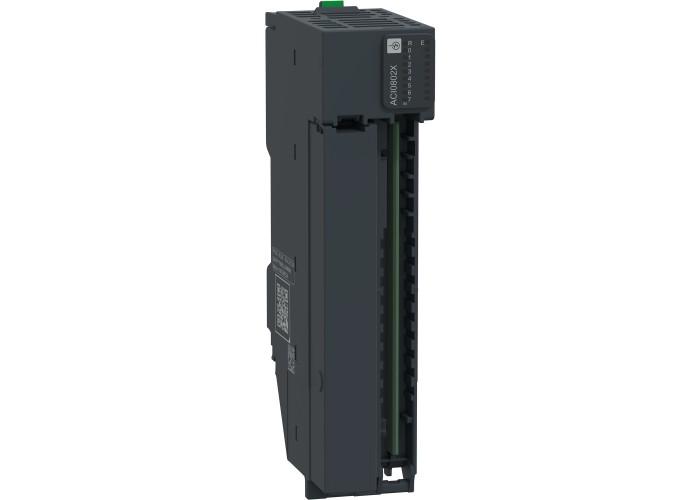

Аналогов входен модул, 8 входа, ток, 1/2 проводника, захранване от веригата, Modicon Edge вх./изх. NTS, Schneider Electric NTSACI0802X

Детайлна информация

Гама на продуктаModicon Edge I/O NTS

Тип продукт или компонентАналогов входен модул

Mandatory accessoryNTSXBA0200H base; NTSXTB18_0_H terminal block

Съвместимост на продуктитеNTSN.....

Съвместимост на гаматаLogic/motion controller - Modicon M262; Modicon M580; Third party

Приложение на устройствотоИндустриално приложение

брой аналогови входове8

Работен режимIsochronous/Asynchronous

Тип аналогов входТок +/- 20 mA; Ток 0...20 mA; Ток 4...20 mA

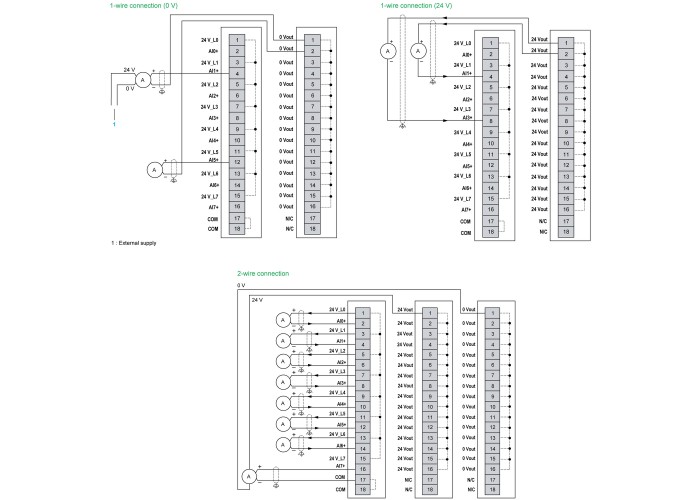

Discrete input wiring mode1 или 2 проводника

Резолюция на аналоговия вход15 bits + sign

Допустимо претоварване на входовете30 V at 50 mA maximum current

Входно съпротивление250 Ohm + internal current protector 10 Ohm typical

продължителност на проба1,595 ms per module

Тип защита на входаOver current / miswiring protection per channel for current input

Sensor power supply protectionOver current protection per channel; Short circuit protection on loop power supply per channel

Input diagnosticUnderflow error per channel; Overflow error per channel; Broken wire error per channel; Hardware error per channel; Calibration error per channel; Loop power supply error per channel; Internal field power supply error per channel

LSB стойност0.61 µA, +/-20 mA; 0.61 µA, 0...20 mA; 0.49 µA, 4...20 mA

HART toleranceYes

Тип кабелЕкраниран кабел

Temperature drift± 0.004 % FS/ °C

Грешка при измерването< = 0.1 % FS 25 °C; < = 0.3 % FS - 20…60 °C

Нелинейност< = 0.01 % FS, вид аналогов вход: voltage/current

Режим на отказ90 dB

Захранване на сензора19,2…30 V DC Loop power

тип на захранванетоBus power from power supply bus (24 Vdc); Field power from power supply field (24 Vdc)

Граници на номинално работно напрежение20.4...28.8 V DC

Typical current consumption36 mA при 24 V DC on the Bus current; 24 mA при 24 V DC on the internal field current minimum; 208,8 mA при 24 V DC on the internal field current maximum

Енергийно разсейване в W2,3 W maximum at 24 V DC

максимално кабелно разстояние между устройЕкраниран кабел: < 1000 m за current input

Isolation between channels and bus1500 V AC

Isolation between channels and field pwrNo

Isolation between field power and bus1500 V AC

Отказ от операция за гореща подмянаYes

Локална сигнализация1 LED зелен за работа на модула (RUN); 1 LED на канал зелен за диагностика на каналите; 1 LED червен за Модулна грешка (ERR)

Housing colourСив

Монтажна подпораоснова

Височина121 mm

Широчина30 mm

Дълбочина69 mm

тегло на продукта0,085 kg

IP степен на защитаIP20

МаркировкаCE; UKCA; CULus; RCM

Сертифициране на продуктиCE; UKCA; CULus; RCM; Merchant Navy - EU RO MR (pending); EAC (в процес на изпълнение); ATEX Zone 2 (pending); IECEx zone 2 (pending); CCC Ex zone 2 (pending)

СтандартиEN/IEC 61131-2; EN 61010-2-201; UL 61010-2-201; IACS E10; EN/IEC 61000-6-5; EN/IEC 61850-3; EN/IEC 60079-0; #N/A; EN 50121-4; EN 50121-5

Директиви2014/30/EU - електромагнитна съвместимост; 2014/34/ЕС - Директива ATEX; 2014/35/EU

Температура на околния въздух при работа-20…60 °C

Температура на околния въздух при складира-40…85 °C

Относителна влажност5…95 % без кондензация

Допустима надморска височина0...2000 m Без отклонение; 2000...5000 m с нормиране

Степен на замърсяване2

Устойчивост на вибрации1 g without accessory; 2 g with accessory

Устойчивост на удар15 g за 11 ms (with and without accessory)

Тип пакет 1PCE

Брой единици в пакет 11

Височина на пакет 14 cm

Широчина на пакет 113,7 cm

Дължина на пакет 18,3 cm

Тегло на пакет 171,88 g

Тип пакет 2S01

Брой единици в пакет 26

Височина на пакет 215 cm

Широчина на пакет 215 cm

Дължина на пакет 240 cm

Тегло на пакет 2431,48 g

Гаранция (в месеци)18
