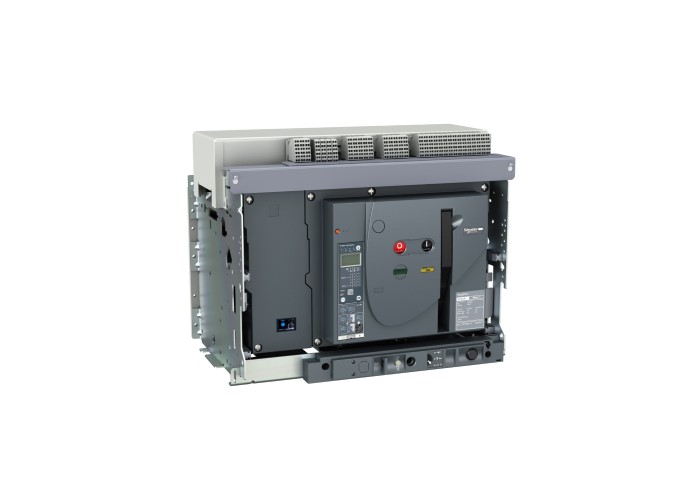

EasyPact MVS прекъсвач, EasyPact MVS, 4 полюса, 4000A, 50kA, EDO, ETA2, изваждаем, електрическo, Schneider Electric MVS40N4NW2A

Основни

Гама на продуктаEasyPact MVS

Тип защитени полюси4P 4d

тип на мрежатаAC

Тип продукт или компонентПрекъсвач

[In] номинален ток4000 A при 40 °C

[Ue] номинално работно напрежение690 V AC 50/60 Hz в съответствие с IEC 60947-2

Брой полюси4P

Възможност за изолацияда в съответствие с IEC 60947-2

Категория за оползотворяванекатегория В

Код изключвателна способностN

Наименование изключващ блокETA2I

Настройка на изключвателно устройство4000-4000 A

Неутрална позицияЛяво

Гама на продуктаEasyPact

Приложение на устройствотоДистрибуция

Съкратено наименование на устройствотоMVS40N

Техлнология изкючвателно устройствоелектронен

Допълнителни устройства

Бавнодействаща токова защита тип Irрегулируеми 9 настройки

мигновенна токова защита тип IIРегулируеми 9 настройки

Тип Бавнодействаща токова защитаРегулируеми 9 настройки

Тип дисплейцифров дисплей

Тип защитаМигновенна защита при късо съединение

Защита от пренатоварване (бавна)

Тип измерванияток

Тип Монтажизваждаем

Тип управлениес електрическо задвижване

[Ics] Номинална изключвателна възможност55 kA (Ics) при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

[Icw] макс. кратковременен ток на устойчивост42 kA (1 s) при 690 V AC 50/60 Hz в съответствие с IEC 60947-2

55 kA (1 s) при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

30 kA (3 s) при 440/690 V AC 50/60 Hz в съответствие с IEC 60947-2

[tr] Обхват на времезакъснение0.5-24 s при 6 x Ir

[Ui] номинално изолационно напрежение1000 V AC 50/60 Hz в съответствие с IEC 60947-2

[Uimp] Устойчивост на импулсно напрежение12 kV в съответствие с IEC 60947-2

Електрическа устойчивосткатегория В: 5000 cycles 440 V AC 50/60 Hz без поддръжка в съответствие с IEC 60947-2

категория В: 2500 cycles 690 V AC 50/60 Hz без поддръжка в съответствие с IEC 60947-2

Защитни функции на изключвателно у-воLI

Зонова селективна блокировка ZSIс

Изключвателна способност55 kA Icu при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

Индикатор за позиция на контактаДа

индикация при грешкапретоварване

вътрешна повреда

късо съединение

Максимално време за реакция при затваряне70 ms

максимално време на прекъсване25 ms

местоположение на връзкатаотзад

Механична издръжливост20000 cycles (с поддръжка) в съответствие с IEC 60947-2

10000 cycles (без поддръжка) в съответствие с IEC 60947-2

мигновенна токова защита1.5...10 x Ir

Монтажна подпорашина

основна плоча

настройка на защита на неутралатаБез защита (3D)

0.5 x Ir (3D + N/2)

1 x Ir (4D)

Ном. ток на прекъсвача токов трансф.4000 A

Номинален действащ ток на късо съединение121 kA (Icm) при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

Обхват бавнодействаща токова защита0,4...1 x In

Обхват на токовия сензор1000/4000 A

свързваща позициявертикала

Хоризонтала

Свързващи клеми115 mm без разделител

Термична памет20 минути преди и след изключването

Честота на мрежата50/60 Hz

Нето тегло на продукта120 kg

Широчина556 mm

Височина439 mm

Дълбочина395 mm

Околна среда

Ниво на замърсяване4 в съответствие с IEC 60664-1

Продуктови сертификатиGOST

CCS

CCC

IEC

СтандартиIEC 60947-2

Степен на защита IPIP40

Температура на околния въздух при работа-5-70 °C

Температура на околния въздух при складира-40-85 °C без контролен блок

-25-85 °C с контролен блок
