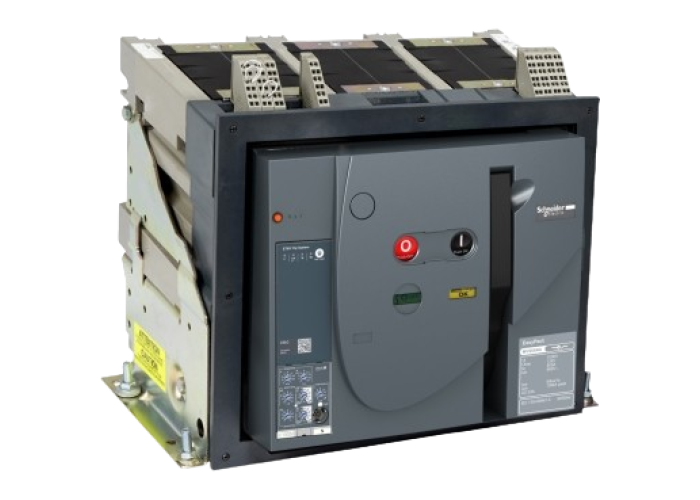

EasyPact MVS EP MVS CB 2000A 65kA 3P MF ET5 фиксиран прекъсвач, ръчно, Schneider Electric MVS20H3MF5LF

Основни

Гама на продуктаEasyPact MVS

Тип защитени полюси3P 3d

тип на мрежатаAC

Тип продукт или компонентПрекъсвач

[In] номинален ток2000 A при 40 °C

[Ue] номинално работно напрежение690 V AC 50/60 Hz в съответствие с IEC 60947-2

Брой полюси3P

Възможност за изолацияда в съответствие с IEC 60947-2

Категория за оползотворяванекатегория В

Код изключвателна способностH

Наименование изключващ блокET5S

Наименование на продуктаMVS20H

Настройка на изключвателно устройство2000-2000 A

Гама на продуктаEasyPact

Приложение на устройствотоДистрибуция

Съкратено наименование на устройствотоMVS20H

Техлнология изкючвателно устройствоелектронен

Допълнителни устройства

Бавнодействаща токова защита тип Irрегулируеми 9 настройки

мигновенна токова защита тип IIРегулируеми 9 настройки

Тип Бавнодействаща токова защитаРегулируеми 9 настройки

Тип защитаМигновенна защита при късо съединение

Защита от пренатоварване (бавна)

бърза защита от късо съединение

Тип МонтажФиксиран

Тип настройка на времезакъснениеторегулируеми 5 настройки

Тип управлениеръчно управляем

Нето тегло на продукта40 kg

[Ics] Номинална изключвателна възможност50 kA (Ics) при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

50 kA (Ics) при 690 V AC 50/60 Hz в съответствие с IEC 60947-2

[Icw] макс. кратковременен ток на устойчивост50 kA (1 s) при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

50 kA (1 s) при 690 V AC 50/60 Hz в съответствие с IEC 60947-2

[Isd] Бъзродействаща токова защита1.5...10 x Ir

регулируеми 9 настройки

[tr] Обхват на времезакъснение0.5-24 s при 6 x Ir

[tsd] настройка на бързодестваща защита100-400 ms

[Ui] номинално изолационно напрежение1000 V AC 50/60 Hz в съответствие с IEC 60947-2

[Uimp] Устойчивост на импулсно напрежение12 kV в съответствие с IEC 60947-2

Електрическа устойчивосткатегория В: 6000 cycles 440 V AC 50/60 Hz без поддръжка в съответствие с IEC 60947-2

категория В: 4000 cycles 690 V AC 50/60 Hz без поддръжка в съответствие с IEC 60947-2

Защитни функции на изключвателно у-воLSI

Зонова селективна блокировка ZSIс

Изключвателна способност65 kA Icu при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

50 kA Icu при 690 V AC 50/60 Hz в съответствие с IEC 60947-2

Индикатор за позиция на контактаДа

индикация при грешкавътрешна повреда

късо съединение

претоварване

Код за съвместимостMVS20H

Максимално време за реакция при затваряне70 ms

максимално време на прекъсване25 ms

местоположение на връзкатаотпред

Механична издръжливост20000 cycles (с поддръжка) в съответствие с IEC 60947-2

10000 cycles (без поддръжка) в съответствие с IEC 60947-2

мигновенна токова защитаoff

2...15 x In

Монтажна подпораосновна плоча

шина

Ном. ток на прекъсвача токов трансф.2000 A

Номинален действащ ток на късо съединение105 kA (Icm) при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

105 kA (Icm) при 690 V AC 50/60 Hz в съответствие с IEC 60947-2

Обхват бавнодействаща токова защита0,4...1 x In

Обхват на токовия сензор400/2000 A

Свързващи клеми115 mm без разделител

Честота на мрежата50/60 Hz

Широчина422 mm

Височина352 mm

Дълбочина297 mm

Околна среда

Ниво на замърсяване4 в съответствие с IEC 60664-1

Продуктови сертификатиIEC

CCS

GOST

CCC

СтандартиIEC 60947-2

Степен на защита IPIP40

Температура на околния въздух при работа-5-70 °C

Температура на околния въздух при складира-40-85 °C без контролен блок

-25-85 °C с контролен блок
