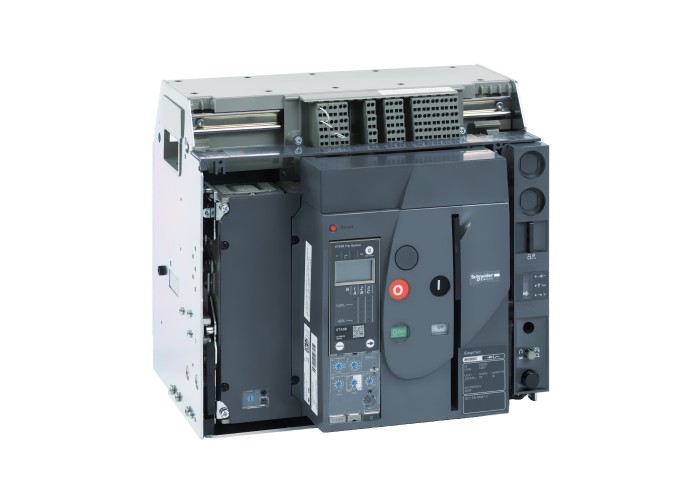

EasyPact MVS прекъсвач, EasyPact MVS, 4 полюса, 1250A, 50kA, AC, EDO, ETA5S, Schneider Electric MVS12C4NW5A

Основни

Гама на продуктаEasyPact MVS

Тип защитени полюси4P 4d

тип на мрежатаAC

Тип продукт или компонентПрекъсвач

[In] номинален ток1250 A при 40 °C

[Ue] номинално работно напрежение440 V AC 50/60 Hz в съответствие с IEC 60947-2

Брой полюси4P

Възможност за изолацияда в съответствие с IEC 60947-2

Категория за оползотворяванекатегория В

Код изключвателна способностC

Наименование изключващ блокETA5S

Настройка на изключвателно устройство1250-1250 A

Неутрална позицияЛяво

Гама на продуктаEasyPact

Приложение на устройствотоДистрибуция

Съкратено наименование на устройствотоMVS12C

Техлнология изкючвателно устройствоелектронен

Допълнителни устройства

Бавнодействаща токова защита тип Irрегулируеми 9 настройки

мигновенна токова защита тип IIРегулируеми 9 настройки

Тип Бавнодействаща токова защитаРегулируеми 9 настройки

Тип дисплейцифров дисплей

Тип защитаМигновенна защита при късо съединение

Защита от пренатоварване (бавна)

бърза защита от късо съединение

Тип измерванияток

Тип Монтажизваждаем

Тип настройка на времезакъснениеторегулируеми 5 настройки

Тип управлениес електрическо задвижване

[Ics] Номинална изключвателна възможност50 kA (Ics) при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

[Icw] макс. кратковременен ток на устойчивост35 kA (1 s) при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

20 kA (3 s) при 440 V AC 50/60 Hz в съответствие с IEC 60947-2

[Isd] Бъзродействаща токова защита1.5...10 x Ir

регулируеми 9 настройки

[tr] Обхват на времезакъснение0.5-24 s при 6 x Ir

[tsd] настройка на бързодестваща защита100-400 ms

[Ui] номинално изолационно напрежение1000 V AC 50/60 Hz в съответствие с IEC 60947-2

[Uimp] Устойчивост на импулсно напрежение12 kV в съответствие с IEC 60947-2

Електрическа устойчивосткатегория В: 5000 cycles 440 V AC 50/60 Hz без поддръжка в съответствие с IEC 60947-2

Защитни функции на изключвателно у-воLSI

Зонова селективна блокировка ZSIс

Изключвателна способност50 kA Icu при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

Индикатор за позиция на контактаДа

индикация при грешкавътрешна повреда

късо съединение

претоварване

Код за съвместимостMVS08N

Максимално време за реакция при затваряне70 ms

максимално време на прекъсване35 ms

местоположение на връзкатаотзад

Механична издръжливост20000 cycles (с поддръжка) в съответствие с IEC 60947-2

10000 cycles (без поддръжка) в съответствие с IEC 60947-2

мигновенна токова защитаoff

2...15 x In

Монтажна подпорашина

основна плоча

настройка на защита на неутралатаБез защита (3D)

0.5 x Ir (3D + N/2)

1 x Ir (4D)

Ном. ток на прекъсвача токов трансф.1250 A

Номинален действащ ток на късо съединение75 kA (Icm) при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

Обхват бавнодействаща токова защита0,4...1 x In

свързваща позициявертикала

Хоризонтала

Свързващи клеми70 mm без разделител

Честота на мрежата50/60 Hz

Нето тегло на продукта39 kg

Широчина358 mm

Височина322 mm

Дълбочина277 mm

Околна среда

Ниво на замърсяване3 в съответствие с IEC 60664-1

Продуктови сертификатиEAC

IEC

СтандартиIEC 60947-2

Степен на защита IPIP30

Температура на околния въздух при работа-5-70 °C

Температура на околния въздух при складира-40-85 °C без контролен блок

-25-85 °C с контролен блок
