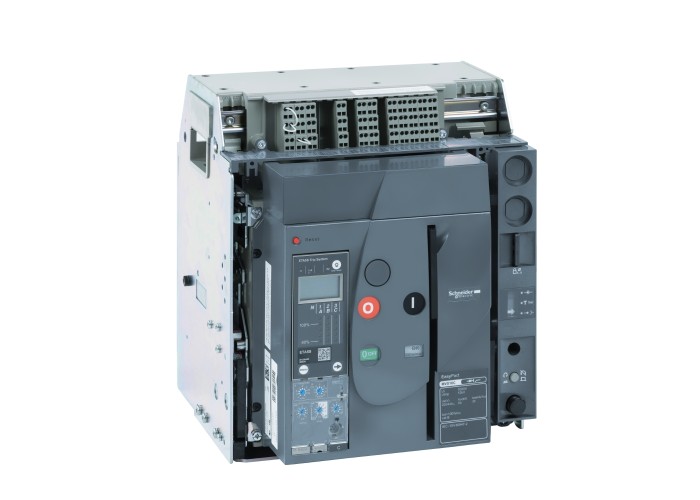

EasyPact MVS прекъсвач, EasyPact MVS, 3 полюса, 1250A, 50kA, AC, MDO, ET2I, Schneider Electric MVS12C3MW2L

Основни

Гама на продуктаEasyPact MVS

Тип защитени полюси3P 3d

тип на мрежатаAC

Тип продукт или компонентПрекъсвач

[In] номинален ток1250 A при 40 °C

[Ue] номинално работно напрежение440 V AC 50/60 Hz в съответствие с IEC 60947-2

Брой полюси3P

Възможност за изолацияда в съответствие с IEC 60947-2

Категория за оползотворяванекатегория В

Код изключвателна способностC

Наименование изключващ блокET2I

Настройка на изключвателно устройство1250-1250 A

Гама на продуктаEasyPact

Приложение на устройствотоДистрибуция

Съкратено наименование на устройствотоMVS12C

Техлнология изкючвателно устройствоелектронен

Допълнителни устройства

Бавнодействаща токова защита тип Irрегулируеми 9 настройки

мигновенна токова защита тип IIРегулируеми 9 настройки

Тип Бавнодействаща токова защитаРегулируеми 9 настройки

Тип защитаЗащита от пренатоварване (бавна)

Мигновенна защита при късо съединение

Тип Монтажизваждаем

Тип управлениеръчно управляем

Нето тегло на продукта30 kg

[Ics] Номинална изключвателна възможност50 kA (Ics) при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

[Icw] макс. кратковременен ток на устойчивост35 kA (1 s) при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

20 kA (3 s) при 440 V AC 50/60 Hz в съответствие с IEC 60947-2

[tr] Обхват на времезакъснение0.5-24 s при 6 x Ir

[Ui] номинално изолационно напрежение1000 V AC 50/60 Hz в съответствие с IEC 60947-2

[Uimp] Устойчивост на импулсно напрежение12 kV в съответствие с IEC 60947-2

Електрическа устойчивосткатегория В: 5000 cycles 440 V AC 50/60 Hz без поддръжка в съответствие с IEC 60947-2

Защитни функции на изключвателно у-воLI

Зонова селективна блокировка ZSIс

Изключвателна способност50 kA Icu при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

Индикатор за позиция на контактаДа

Код за съвместимостMVS08N

Максимално време за реакция при затваряне70 ms

максимално време на прекъсване35 ms

местоположение на връзкатаотзад

Механична издръжливост20000 cycles (с поддръжка) в съответствие с IEC 60947-2

10000 cycles (без поддръжка) в съответствие с IEC 60947-2

мигновенна токова защита1.5...10 x Ir

Монтажна подпорашина

основна плоча

Ном. ток на прекъсвача токов трансф.1250 A

Номинален действащ ток на късо съединение75 kA (Icm) при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

Обхват бавнодействаща токова защита0,4...1 x In

свързваща позициявертикала

Хоризонтала

Свързващи клеми70 mm без разделител

Термична памет20 минути преди и след изключването

Честота на мрежата50/60 Hz

Широчина288 mm

Височина322 mm

Дълбочина277 mm

Околна среда

Ниво на замърсяване3 в съответствие с IEC 60664-1

Продуктови сертификатиEAC

IEC

СтандартиIEC 60947-2

Степен на защита IPIP30

Температура на околния въздух при работа-5-70 °C

Температура на околния въздух при складира-40-85 °C без контролен блок

-25-85 °C с контролен блок
