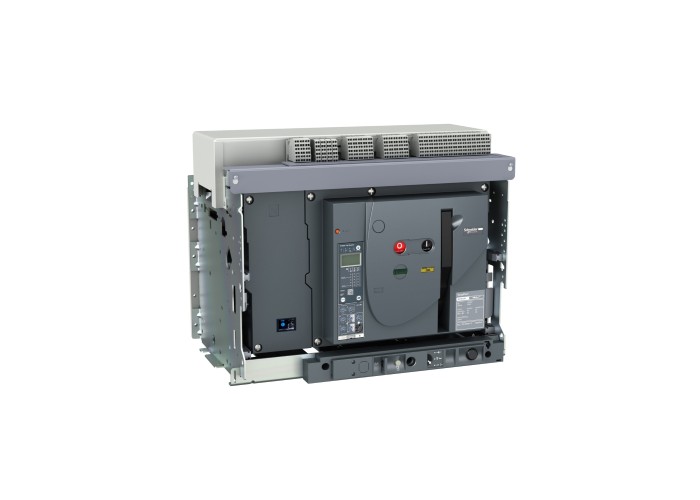

EasyPact MVS прекъсвач, EasyPact MVS, 4 полюса, 1000A, 50kA, MDO, ETV6, изваждаем, ръчно, Schneider Electric MVS10N4MW6V

Основни

Гама на продуктаEasyPact MVS

Тип защитени полюси4P 4d

тип на мрежатаAC

Тип продукт или компонентПрекъсвач

[In] номинален ток1000 A при 40 °C

[Ue] номинално работно напрежение690 V AC 50/60 Hz в съответствие с IEC 60947-2

Брой полюси4P

Възможност за изолацияда в съответствие с IEC 60947-2

Категория за оползотворяванекатегория В

Код изключвателна способностN

Наименование изключващ блокETV6G

Наименование на продуктаMVS10N

Настройка на изключвателно устройство1000-1000 A

Неутрална позицияЛяво

Гама на продуктаEasyPact

Приложение на устройствотоДистрибуция

Съкратено наименование на устройствотоMVS10N

Техлнология изкючвателно устройствоелектронен

Допълнителни устройства

Бавнодействаща токова защита тип Irрегулируеми 9 настройки

мигновенна токова защита тип IIРегулируеми 9 настройки

Тип Бавнодействаща токова защитаРегулируеми 9 настройки

Тип дисплейцифров дисплей

Тип защитабърза защита от късо съединение

Защита от пренатоварване (бавна)

земно късо съединение

Мигновенна защита при късо съединение

Тип измерванияЗахранване

Тип Монтажизваждаем

Тип настройка на времезакъснениеторегулируеми 5 настройки

Тип регулиране на заземяванеРегулируеми 9 настройки

Тип управлениеръчно управляем

[Ics] Номинална изключвателна възможност50 kA (Ics) при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

[Icw] макс. кратковременен ток на устойчивост50 kA (1 s) при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

42 kA (1 s) при 690 V AC 50/60 Hz в съответствие с IEC 60947-2

25 kA (3 s) при 440/690 V AC 50/60 Hz в съответствие с IEC 60947-2

[Isd] Бъзродействаща токова защита1.5...10 x Ir

регулируеми 9 настройки

[tg] регулиране на закъснението при земна уте100-400 ms

[tr] Обхват на времезакъснение0.5-24 s при 6 x Ir

[tsd] настройка на бързодестваща защита100-400 ms

[Ui] номинално изолационно напрежение1000 V AC 50/60 Hz в съответствие с IEC 60947-2

[Uimp] Устойчивост на импулсно напрежение12 kV в съответствие с IEC 60947-2

Времезакъснение при утечка към земяРегулируеми 5 настройки

Електрическа устойчивосткатегория В: 6000 cycles 440 V AC 50/60 Hz без поддръжка в съответствие с IEC 60947-2

категория В: 4000 cycles 690 V AC 50/60 Hz без поддръжка в съответствие с IEC 60947-2

Защитни функции на изключвателно у-воLSIG

Зонова селективна блокировка ZSIс

Изключвателна способност50 kA Icu при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

Индикатор за позиция на контактаДа

индикация при грешкавътрешна повреда

късо съединение

претоварване

земно късо съединение

Код за съвместимостMVS10N

Максимално време за реакция при затваряне70 ms

максимално време на прекъсване25 ms

местоположение на връзкатаотзад

Механична издръжливост20000 cycles (с поддръжка) в съответствие с IEC 60947-2

10000 cycles (без поддръжка) в съответствие с IEC 60947-2

мигновенна токова защитаoff

2...15 x In

Монтажна подпораосновна плоча

шина

Настройка за стартиране на земна защита0,2...1 x In

настройка на защита на неутралатаБез защита (3D)

0.5 x Ir (3D + N/2)

1 x Ir (4D)

Ном. ток на прекъсвача токов трансф.1000 A

Номинален действащ ток на късо съединение105 kA (Icm) при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

Обхват бавнодействаща токова защита0,4...1 x In

Обхват на токовия сензор400/2000 A

свързваща позициявертикала

Хоризонтала

Свързващи клеми115 mm без разделител

Честота на мрежата50/60 Hz

Нето тегло на продукта85 kg

Широчина556 mm

Височина439 mm

Дълбочина395 mm

Околна среда

Ниво на замърсяване4 в съответствие с IEC 60664-1

Продуктови сертификатиCCC

CCS

IEC

GOST

СтандартиIEC 60947-2

Степен на защита IPIP40

Температура на околния въздух при работа-5-70 °C

Температура на околния въздух при складира-40-85 °C без контролен блок

-25-85 °C с контролен блок
