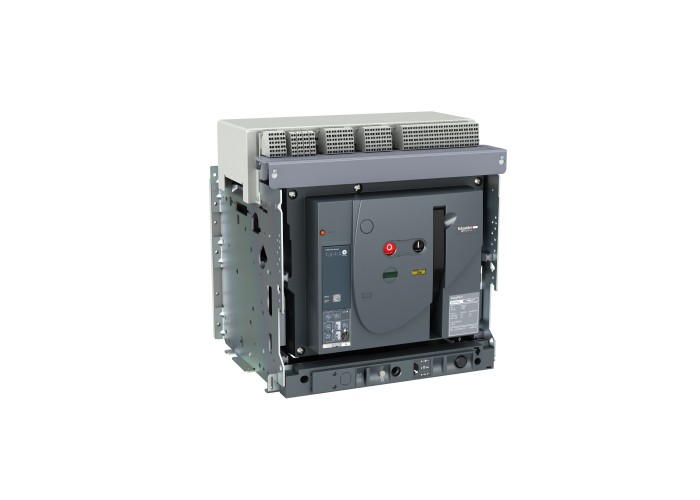

EasyPact MVS прекъсвач, EasyPact MVS, 3 полюса, 1000A, 65kA, EDO, ET5, изваждаем, електрическo, Schneider Electric MVS10H3NW5L

Основни

Гама на продуктаEasyPact MVS

Тип защитени полюси3P 3d

тип на мрежатаAC

Тип продукт или компонентПрекъсвач

[In] номинален ток1000 A при 40 °C

[Ue] номинално работно напрежение690 V AC 50/60 Hz в съответствие с IEC 60947-2

Брой полюси3P

Възможност за изолацияда в съответствие с IEC 60947-2

Категория за оползотворяванекатегория В

Код изключвателна способностH

Наименование изключващ блокET5S

Наименование на продуктаMVS10H

Настройка на изключвателно устройство1000-1000 A

Гама на продуктаEasyPact

Приложение на устройствотоДистрибуция

Съкратено наименование на устройствотоMVS10H

Техлнология изкючвателно устройствоелектронен

Допълнителни устройства

Бавнодействаща токова защита тип Irрегулируеми 9 настройки

мигновенна токова защита тип IIРегулируеми 9 настройки

Тип Бавнодействаща токова защитаРегулируеми 9 настройки

Тип защитабърза защита от късо съединение

Мигновенна защита при късо съединение

Защита от пренатоварване (бавна)

Тип Монтажизваждаем

Тип настройка на времезакъснениеторегулируеми 5 настройки

Тип управлениес електрическо задвижване

[Ics] Номинална изключвателна възможност65 kA (Ics) при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

50 kA (Ics) при 690 V AC 50/60 Hz в съответствие с IEC 60947-2

[Icw] макс. кратковременен ток на устойчивост65 kA (1 s) при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

50 kA (1 s) при 690 V AC 50/60 Hz в съответствие с IEC 60947-2

50 kA (3 s) при 440/690 V AC 50/60 Hz в съответствие с IEC 60947-2

[Isd] Бъзродействаща токова защита1.5...10 x Ir

регулируеми 9 настройки

[tr] Обхват на времезакъснение0.5-24 s при 6 x Ir

[tsd] настройка на бързодестваща защита100-400 ms

[Ui] номинално изолационно напрежение1000 V AC 50/60 Hz в съответствие с IEC 60947-2

[Uimp] Устойчивост на импулсно напрежение12 kV в съответствие с IEC 60947-2

Електрическа устойчивосткатегория В: 6000 cycles 440 V AC 50/60 Hz без поддръжка в съответствие с IEC 60947-2

категория В: 4000 cycles 690 V AC 50/60 Hz без поддръжка в съответствие с IEC 60947-2

Защитни функции на изключвателно у-воLSI

Зонова селективна блокировка ZSIс

Изключвателна способност65 kA Icu при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

Индикатор за позиция на контактаДа

индикация при грешкапретоварване

късо съединение

вътрешна повреда

Код за съвместимостMVS10H

Максимално време за реакция при затваряне70 ms

максимално време на прекъсване25 ms

местоположение на връзкатаотзад

Механична издръжливост20000 cycles (с поддръжка) в съответствие с IEC 60947-2

10000 cycles (без поддръжка) в съответствие с IEC 60947-2

мигновенна токова защита2...15 x In

off

Монтажна подпорашина

основна плоча

Ном. ток на прекъсвача токов трансф.1000 A

Номинален действащ ток на късо съединение143 kA (Icm) при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

Обхват бавнодействаща токова защита0,4...1 x In

Обхват на токовия сензор400/2000 A

свързваща позициявертикала

Хоризонтала

Свързващи клеми115 mm без разделител

Честота на мрежата50/60 Hz

Нето тегло на продукта70 kg

Широчина441 mm

Височина439 mm

Дълбочина395 mm

Околна среда

Ниво на замърсяване4 в съответствие с IEC 60664-1

Продуктови сертификатиCCS

IEC

GOST

CCC

СтандартиIEC 60947-2

Степен на защита IPIP40

Температура на околния въздух при работа-5-70 °C

Температура на околния въздух при складира-40-85 °C без контролен блок

-25-85 °C с контролен блок
