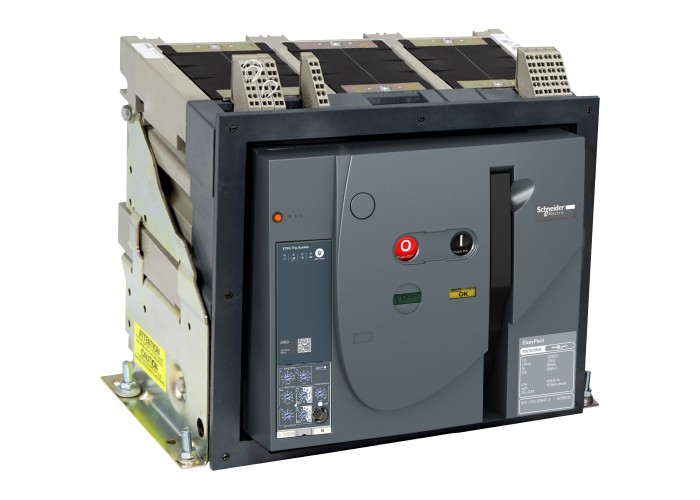

EasyPact MVS прекъсвач, EasyPact MVS, 3 полюса, 800A, 65kA, EF, ET2, фиксиран, електрическo, Schneider Electric MVS08H3NF2L

Основни

Гама на продуктаEasyPact MVS

Тип защитени полюси3P 3d

тип на мрежатаAC

Тип продукт или компонентПрекъсвач

[In] номинален ток800 A при 40 °C

[Ue] номинално работно напрежение690 V AC 50/60 Hz в съответствие с IEC 60947-2

Брой полюси3P

Възможност за изолацияда в съответствие с IEC 60947-2

Категория за оползотворяванекатегория В

Код изключвателна способностH

Наименование изключващ блокET2I

Настройка на изключвателно устройство800-800 A

Гама на продуктаEasyPact

Приложение на устройствотоДистрибуция

Съкратено наименование на устройствотоMVS08H

Техлнология изкючвателно устройствоелектронен

Допълнителни устройства

Бавнодействаща токова защита тип Irрегулируеми 9 настройки

мигновенна токова защита тип IIРегулируеми 9 настройки

Тип Бавнодействаща токова защитаРегулируеми 9 настройки

Тип защитаМигновенна защита при късо съединение

Защита от пренатоварване (бавна)

Тип МонтажФиксиран

Тип управлениес електрическо задвижване

Нето тегло на продукта40 kg

[Ics] Номинална изключвателна възможност65 kA (Ics) при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

50 kA (Ics) при 690 V AC 50/60 Hz в съответствие с IEC 60947-2

[Icw] макс. кратковременен ток на устойчивост65 kA (1 s) при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

50 kA (1 s) при 690 V AC 50/60 Hz в съответствие с IEC 60947-2

50 kA (3 s) при 440/690 V AC 50/60 Hz в съответствие с IEC 60947-2

[tr] Обхват на времезакъснение0.5-24 s при 6 x Ir

[Ui] номинално изолационно напрежение1000 V AC 50/60 Hz в съответствие с IEC 60947-2

[Uimp] Устойчивост на импулсно напрежение12 kV в съответствие с IEC 60947-2

Електрическа устойчивосткатегория В: 6000 cycles 440 V AC 50/60 Hz без поддръжка в съответствие с IEC 60947-2

категория В: 4000 cycles 690 V AC 50/60 Hz без поддръжка в съответствие с IEC 60947-2

Защитни функции на изключвателно у-воLI

Зонова селективна блокировка ZSIс

Изключвателна способност65 kA Icu при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

Индикатор за позиция на контактаДа

индикация при грешкакъсо съединение

вътрешна повреда

претоварване

Код за съвместимостMVS08H

Максимално време за реакция при затваряне70 ms

максимално време на прекъсване25 ms

местоположение на връзкатаотзад

Механична издръжливост20000 cycles (с поддръжка) в съответствие с IEC 60947-2

10000 cycles (без поддръжка) в съответствие с IEC 60947-2

мигновенна токова защита1.5...10 x Ir

Монтажна подпорашина

основна плоча

Ном. ток на прекъсвача токов трансф.800 A

Номинален действащ ток на късо съединение143 kA (Icm) при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

Обхват бавнодействаща токова защита0,4...1 x In

Обхват на токовия сензор400/2000 A

свързваща позициявертикала

Хоризонтала

Свързващи клеми115 mm без разделител

Термична памет20 минути преди и след изключването

Честота на мрежата50/60 Hz

Широчина422 mm

Височина352 mm

Дълбочина297 mm

Околна среда

Ниво на замърсяване4 в съответствие с IEC 60664-1

Продуктови сертификатиGOST

CCC

CCS

IEC

СтандартиIEC 60947-2

Степен на защита IPIP40

Температура на околния въздух при работа-5-70 °C

Температура на околния въздух при складира-40-85 °C без контролен блок

-25-85 °C с контролен блок
