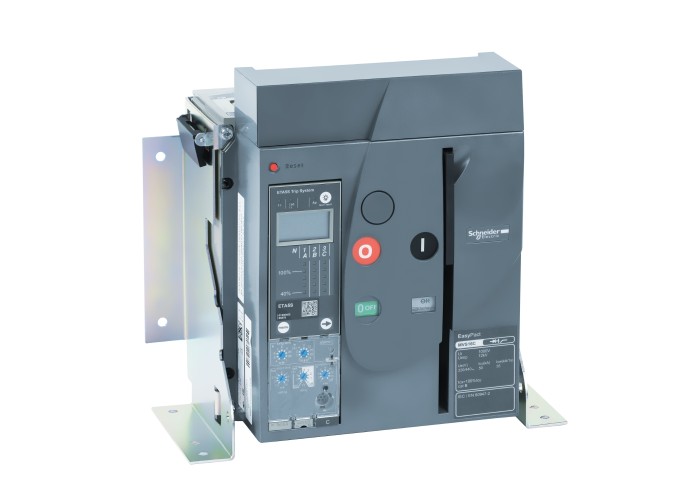

EasyPact MVS прекъсвач, EasyPact MVS, 3 полюса, 630A, 50kA, AC, MF, ETA6G, Schneider Electric MVS06C3MF6A

Основни

Гама на продуктаEasyPact MVS

Тип защитени полюси3P 3d

тип на мрежатаAC

Тип продукт или компонентПрекъсвач

[In] номинален ток630 A при 40 °C

[Ue] номинално работно напрежение440 V AC 50/60 Hz в съответствие с IEC 60947-2

Брой полюси3P

Възможност за изолацияда в съответствие с IEC 60947-2

Категория за оползотворяванекатегория В

Код изключвателна способностC

Наименование изключващ блокETA6G

Настройка на изключвателно устройство630-630 A

Гама на продуктаEasyPact

Приложение на устройствотоДистрибуция

Съкратено наименование на устройствотоMVS06C

Техлнология изкючвателно устройствоелектронен

Допълнителни устройства

Бавнодействаща токова защита тип Irрегулируеми 9 настройки

мигновенна токова защита тип IIРегулируеми 9 настройки

Тип Бавнодействаща токова защитаРегулируеми 9 настройки

Тип дисплейцифров дисплей

Тип защитаземно късо съединение

Защита от пренатоварване (бавна)

Мигновенна защита при късо съединение

бърза защита от късо съединение

Тип измерванияток

Тип МонтажФиксиран

Тип настройка на времезакъснениеторегулируеми 5 настройки

Тип регулиране на заземяванеРегулируеми 9 настройки

Тип управлениеръчно управляем

Нето тегло на продукта14 kg

[Ics] Номинална изключвателна възможност50 kA (Ics) при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

[Icw] макс. кратковременен ток на устойчивост35 kA (1 s) при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

20 kA (3 s) при 440 V AC 50/60 Hz в съответствие с IEC 60947-2

[Isd] Бъзродействаща токова защита1.5...10 x Ir

регулируеми 9 настройки

[tg] регулиране на закъснението при земна уте100-400 ms

[tr] Обхват на времезакъснение0.5-24 s при 6 x Ir

[tsd] настройка на бързодестваща защита100-400 ms

[Ui] номинално изолационно напрежение1000 V AC 50/60 Hz в съответствие с IEC 60947-2

[Uimp] Устойчивост на импулсно напрежение12 kV в съответствие с IEC 60947-2

Времезакъснение при утечка към земяРегулируеми 5 настройки

Електрическа устойчивосткатегория В: 5000 cycles 440 V AC 50/60 Hz без поддръжка в съответствие с IEC 60947-2

Защитни функции на изключвателно у-воLSIG

Зонова селективна блокировка ZSIс

Изключвателна способност50 kA Icu при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

Индикатор за позиция на контактаДа

индикация при грешкавътрешна повреда

късо съединение

претоварване

земно късо съединение

Код за съвместимостMVS08N

Максимално време за реакция при затваряне70 ms

максимално време на прекъсване35 ms

местоположение на връзкатаотзад

Механична издръжливост20000 cycles (с поддръжка) в съответствие с IEC 60947-2

10000 cycles (без поддръжка) в съответствие с IEC 60947-2

мигновенна токова защитаoff

2...15 x In

Монтажна подпорашина

основна плоча

Настройка за стартиране на земна защита0,2...1 x In

Ном. ток на прекъсвача токов трансф.630 A

Номинален действащ ток на късо съединение75 kA (Icm) при 220...440 V AC 50/60 Hz в съответствие с IEC 60947-2

Обхват бавнодействаща токова защита0,4...1 x In

свързваща позициявертикала

Хоризонтала

Свързващи клеми70 mm без разделител

Честота на мрежата50/60 Hz

Широчина276 mm

Височина301 mm

Дълбочина196 mm

Околна среда

Ниво на замърсяване3 в съответствие с IEC 60664-1

Продуктови сертификатиEAC

IEC

СтандартиIEC 60947-2

Степен на защита IPIP30

Температура на околния въздух при работа-5-70 °C

Температура на околния въздух при складира-40-85 °C без контролен блок

-25-85 °C с контролен блок
