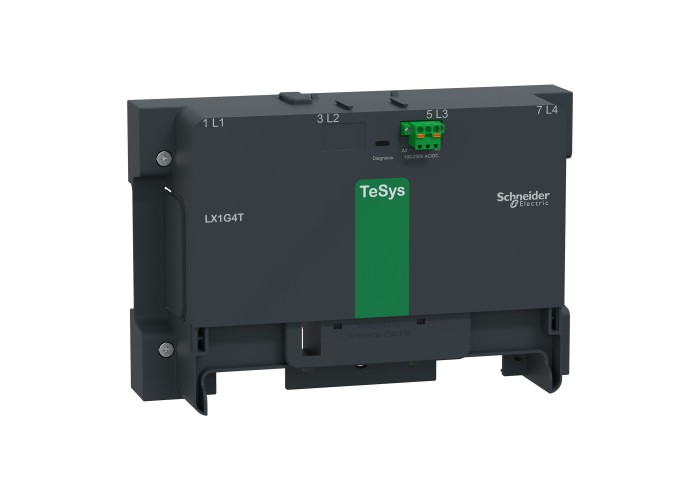

TeSys G контролен модул, TeSys Giga, 100-250V AC/DC, за LC1G630-800/4P стандартна версия, Schneider Electric LX1G4TKUEN

Основни

Гама на продуктаTeSys G

Съвместимост на гаматаTeSys G LX1G контакторна бобина

Тип продукт или компонентконтакторна бобина

[Uc] Управляващо напрежение100...250 V AC/DC 50/60 Hz

Брой модули на PLC на PC0

Брой полюси4P

Механична издръжливост5 Mcycles

ОбхватTeSys

Работен обхват600 cyc/mn 60 °C

Работно време20...35 ms отваряне

40...55 ms затваряне

Съвместимост на продуктитеLC1G630...800

Съкратено наименование на устройствотоLX1G

Допълнителни устройства

Граници на управляващото напрежение на бобоперативен: 0.8...1.1 Uc (при60 °C)

Отпадане: 0...0.45 Uc (при60 °C)

Свързване - клеморедКонтролна верига: терминиране с натискане 1 кабел(и)0.2-2.5 mm² здраво залепен Без кабелен накрайник ръкав AWG 26...AWG 12

Контролна верига: терминиране с натискане 1 кабел(и)0.25-2.5 mm² гъвкав С кабелен накрайник ръкав AWG 24...AWG 14

Контролна верига: терминиране с натискане 2 кабел(и)0.5-1.0 mm² твърд или неподвижен С кабелен накрайник ръкав AWG 20...AWG 18

Технология на бобинатавградено двупосочно пиково ограничение

Околна среда

Допустима температура на околния въздух ок-40-70 °C При Uc

Електромагнитна съвместимостEMC имунитет conforming to IEC 60947-4-1

тестове за емисии критерии А conforming to IEC 60947-4-1

устойчивост на излъчени радиоелектрически смущения - test level: 20 V/m conforming to EN/IEC 61000-4-3

тест за устойчивост на напр. спадове и прекъсвания conforming to SEMI F47

Количество в комплект1

Ниво на замърсяване3 в съответствие с IEC 60947-1

СтандартиEN/IEC 60947-4-1

UL 60947-4-1A

CSA C22.2 No 60947-4-1

Степен на защита IPIP20 в съответствие с IEC 60529

температура на околната среда за съхранени-60-80 °C

Температура на околния въздух при работа-25-60 °C

Нето тегло на продукта2380 g

Допустима надморска височина3000 m без понижаване на номиналните стойности

5000 m с коефициент на намаляване

Широчина192 mm

Височина130 mm

Дълбочина281 mm
