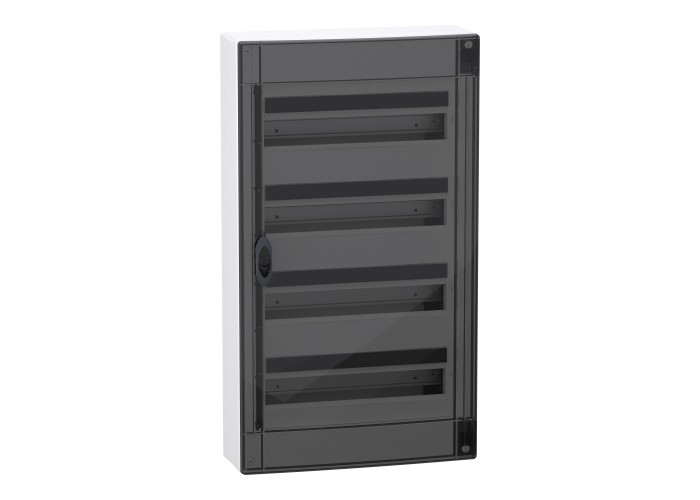

PrismaSeT XS Tабло PrismaSet XS за открит монтаж 4р 18 модула опушена врата 2TB, Schneider Electric LVSXR418

Основни

Тип продукт или компонентТабло

Тип таблоРазпределително табло

Монтаж на таблотооткрит

Наименование на продуктаXS

ОбхватPrismaSeT

Допълнителни устройства

Тип вратаПрозрачен

Тип шинисиметрична DIN

[In] номинален ток125 A

[Ue] Изолационно напрежение400 V

9 мм стъпки144

Брой 18 мм модули на ред18

Брой хоризонтални редове4

Вид на предната плочамодулен

кабелен входcable or tube

фабрично разпробити плочи

trunking

подвижни плочи

Клас на електроизолацияКлас II

Материал на таблотозадна част: технопластмаса

Табло: технопластмаса

front plate: технопластмаса

врата: технопластмаса

Номера на клемите1 Земя с 44 изводи

1 нула с 40 изводи

Общ брой 18 мм модули72

описание на монтажната плочаБез монтажна плоча

Пазарен сегментЖилищни сгради

малки сгради

Предоставено оборудване4 identification label

2 Клемен блок

1 blanking plate strip

1 Врата

4 DIN шина

1 back plate

разпределителен блок2 x (11 x 16 mm² + 11 x 10 mm²) за Земя

8 x (16 mm² + 10 mm²) + 3 x 4 x (16 mm² + 10 mm²) за нула

разсейване на мощността във W64 W

Свързване - клеморедВинтова връзка (Земя) , 22 x 16-16 mm²

Винтова връзка (Земя) , 22 x 10-10 mm²

Винтова връзка (нула) , 20 x 16-16 mm²

Винтова връзка (нула) , 20 x 10-10 mm²

Нето тегло на продукта5.700 kg

Вътрешна дълбочина135 mm

Широчинатотал: 426 mm

Височинатотал: 750 mm

Дълбочинатотал: 151 mm

ЦвятТабло: бял (RAL 9003)

front plate: бял (RAL 9003)

врата: опушена

Околна среда

Етикети за качествоIMQ

Категория на защитаII

Огнеупоренback plate: 650 °C в съответствие с IEC 60695-2-11

Табло: 650 °C в съответствие с IEC 60695-2-11

front plate: 650 °C в съответствие с IEC 60695-2-11

врата: 750 °C в съответствие с IEC 60695-2-11

СтандартиIEC 60670-1

IEC 60670-24

IEC 61439-1

IEC 61439-3

Степен на защита IKIK09 with closed door

Степен на защита IP IP40 with closed door

Температура на околния въздух при работа-25-60 °C
