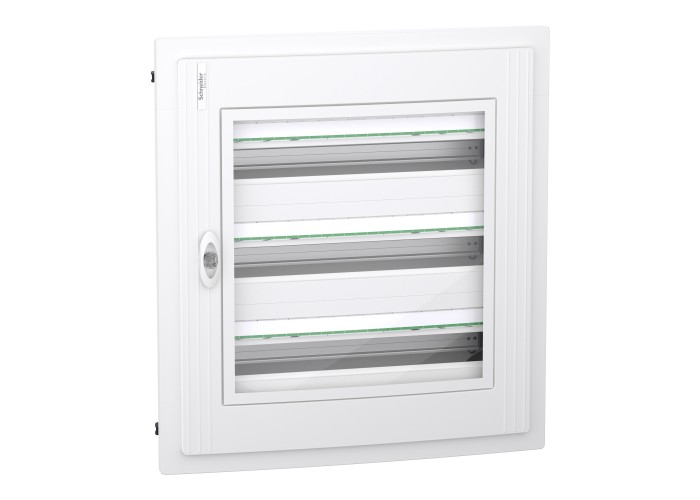

PrismaSeT XS Tабло PrismaSet XS за вграждане 3р 24 модула прозрачна врата 2TB, Schneider Electric LVSXP324

Основни

Тип продукт или компонентТабло

Тип таблоРазпределително табло

Монтаж на таблотовграден

Наименование на продуктаXS

ОбхватPrismaSeT

Допълнителни устройства

Тип вратаПрозрачен

Тип шинисиметрична DIN

Нето тегло на продукта14.81 kg

[In] номинален ток125 A

[Ue] Изолационно напрежение400 V

9 мм стъпки144

Брой 18 мм модули на ред24

Брой хоризонтални редове3

Вид на предната плочамодулен

Вътрешна дълбочина80 mm

кабелен входcable or tube

фабрично разпробити плочи

подвижни плочи

Клас на електроизолацияКлас II

Материал на таблотозадна част: technoplastic and metal

Табло: технопластмаса

front plate: технопластмаса

врата: Стъкло

Номера на клемите1 Земя с 38 изводи

1 нула с 56 изводи

Общ брой 18 мм модули72

описание на монтажната плочаБез монтажна плоча

Пазарен сегментЖилищни сгради

малки сгради

Предоставено оборудване3 identification label

2 Клемен блок

1 blanking plate strip

1 Врата

3 DIN шина

4 cable fixing hardware

1 back plate

разпределителен блок6 x 25 mm² + 32 x 4 mm² за Земя

4 x (3 x 25 mm² + 11 x 4 mm²) за нула

разсейване на мощността във W90 W

Свързване - клеморедВинтова връзка (Земя) , 6 x 6-25 mm²

натискане (Земя) , 32 x 1.5-4 mm² (гъвкав)

натискане (Земя) , 32 x 6-6 mm² (твърд или неподвижен)

Винтова връзка (нула) , 12 x 6-25 mm²

натискане (нула) , 44 x 1.5-4 mm² (гъвкав)

натискане (нула) , 44 x 6-6 mm² (твърд или неподвижен)

Сменяеми частиDIN шина

Широчинатотал: 648 mm

embedded: 618 mm

Височинатотал: 660 mm

embedded: 630 mm

Дълбочинатотал: 129 mm

embedded: 86 mm

ЦвятТабло: бял (RAL 9003)

front plate: бял (RAL 9003)

врата: colourless

Околна среда

Етикети за качествоIMQ

Категория на защитаII

Огнеупоренback plate: 850 °C в съответствие с IEC 60695-2-11

Табло: 750 °C в съответствие с IEC 60695-2-11

front plate: 750 °C

СтандартиIEC 60670-1

IEC 60670-24

IEC 61439-1

IEC 61439-3

Степен на защита IKIK09 with closed door

Степен на защита IP IP40 with closed door

Температура на околния въздух при работа-25-60 °C
