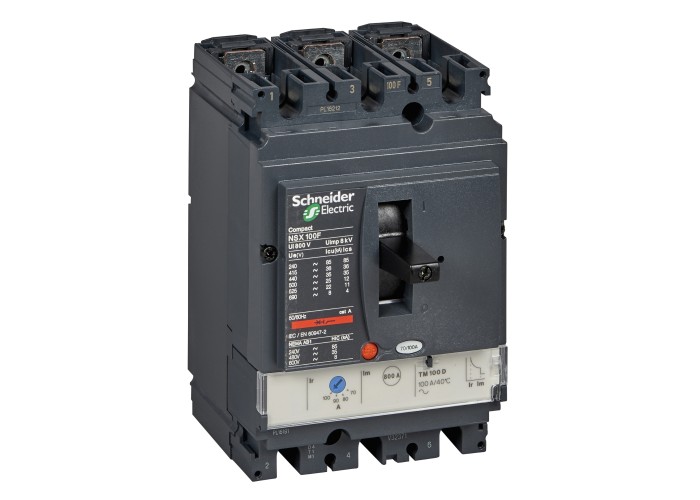

Schneider Electric LV429635 - Автоматичен прекъсвач Compact NSX100F - TMD - 32 A - 3 полюса 3d

Детайлна информация

Обхват / ГамаCompact

Наименование на продуктаCompact NSX

Гама на продуктаComPact NSX100...250

Съкратено наименование на устройствотоNSX100F

Тип продукт или компонентПрекъсвач

Приложение на устройствотоДистрибуция

Number of poles3P

Тип защитени полюси3t

[In] номинален ток32 A при 40 °C

[Ue] номинално работно напрежение690 V AC 50/60 Hz

тип мрежаAC

Честота на мрежата50/60 Hz

Възможност за изолацияДа в съответствие с EN/IEC 60947-2

Категория за оползотворяванеКатегория А

[Icu] rated ultimate short-circuit breaking capacity10 kA при 600 V AC 50/60 Hz в съответствие с UL 508< br /> 25 kA при 480 V AC 50/60 Hz в съответствие с UL 508< br /> 85 kA при 240 V AC 50/60 Hz в съответствие с UL 508< br /> 22 kA Icu при 525 V AC 50/60 Hz в съответствие с IEC 60947-2< br /> 25 kA Icu при 500 V AC 50/60 Hz в съответствие с IEC 60947-2< br /> 35 kA Icu при 440 V AC 50/60 Hz в съответствие с IEC 60947-2< br /> 36 kA Icu при 380/415 V AC 50/60 Hz в съответствие с IEC 60947-2< br /> 8 kA Icu при 660/690 V AC 50/60 Hz в съответствие с IEC 60947-2< br /> 85 kA Icu при 220/240 V AC 50/60 Hz в съответствие с IEC 60947-2

Performance levelF 36 kA 415 V AC

Наименование изключващ блокTM-D

Техлнология изкючвателно устройствоТермо-магнитен

Защитни функции на изключвателно у-воLI

Тип управлениеПалец

Circuit breaker mounting modeФиксиран

[Ui] номинално изолационно напрежение800 V AC 50/60 Hz

[Uimp] Устойчивост на импулсно напрежение8 kV

[Ics] rated service short-circuit breaking capacity11 kA при 525 V AC 50/60 Hz в съответствие с IEC 60947-2< br /> 35 kA при 440 V AC 50/60 Hz в съответствие с IEC 60947-2< br /> 36 kA при 380/415 V AC 50/60 Hz в съответствие с IEC 60947-2< br /> 4 kA при 660/690 V AC 50/60 Hz в съответствие с IEC 60947-2< br /> 85 kA при 220/240 V AC 50/60 Hz в съответствие с IEC 60947-2< br /> 12,5 kA при 500 V AC 50/60 Hz в съответствие с IEC 60947-2

Механична издръжливост50000 цикъла

Електрическа устойчивост10000 цикъла при 690 V In< br /> 20000 цикъла при 690 V In/2< br /> 30000 цикъла при 440 V In< br /> 50000 цикъла при 440 V In/2

Монтажна подпораЗадна плоча

Горни връзкиПреден

Запис на електрически данниПреден

Стъпка на свързване35 mm

Тип защитаL : за Защита от пренатоварване (термична)< br /> I : за Защита от късо съединение (магнитно)

Настройка на изключвателно устройство32 A при 40 °C

Long-time pick-up adjustment type Ir (thermal protection)Регулируем

[Ir] long-time protection pick-up adjustment range0.7...1 x In

Long-time protection delay adjustment type trНеподвижен/фиксиран

[tr] long-time protection delay adjustment range120…400 s при 1.5 x In< br /> 15 s при 6 x Ir

Short-time protection pick-up adjustment type IsdНеподвижен/фиксиран

[Isd] Short-time protection pick-up adjustment range400 A

Short-time protection delay adjustment type tsdФиксиран

Защита от земна утечкаБез

Number of slots for electrical auxiliaries5 слот(ове)

Width (W)105 mm

Height (H)161 mm

Depth (D)86 mm

Нето тегло на продукта2,05 kg

СтандартиEN/IEC 60947

Продуктови сертификатиCCC< br /> EAC< br /> Marine

Категория на защитаКлас II

Защита от токов ударКлас II

Ниво на замърсяване3 в съответствие с IEC 60664-1

IP степен на защитаIP40 в съответствие с IEC 60529

Степен на защита IKIK07 в съответствие с IEC 62262

Температура на околния въздух при работа-25…70 °C

температура на околната среда за съхранениe-50…85 °C

Относителна влажност0…95 %

Допустима надморска височина0...2000 m Без отклонение< br /> 2000 m...5000 m с нормиране

Тип пакет 1PCE

Брой единици в пакет 11

Височина на пакет 114,0 cm

Широчина на пакет 111,2 cm

Дължина на пакет 119,0 cm

Тегло на пакет 11,805 kg

Тип пакет 2S04

Брой единици в пакет 212

Височина на пакет 230,0 cm

Широчина на пакет 240,0 cm

Дължина на пакет 260,0 cm

Тегло на пакет 222,426 kg

Гаранция (в месеци)18
