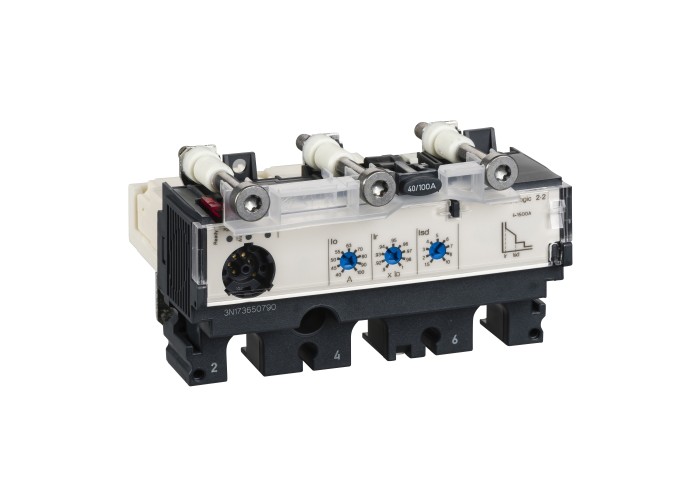

Защита 3P3D Micrologic 2.2 40A за NSX100, Schneider Electric LV429072

Детайлна информация

Обхват / ГамаCompact

Гама на продуктаComPact NSX100...250

Тип продукт или компонентИзключващ блок

Наименование изключващ блокMicrologic 2.2

Техлнология изкючвателно устройствоЕлектронен

Съвместимост на гаматаComPact NSX100< br /> ComPact NSX160< br /> ComPact NSX250

Приложение на устройствотоДистрибуция

Number of poles3P

Тип защитени полюси3t

Защитни функции на изключвателно у-воLSoI

Тип защитаL : за Защита от пренатоварване (бавна)< br /> So : за кратковр. защита от късо съединение с фикс. закъснение< br /> I : за Мигновенна защита при късо съединение

Trip unit rated current40 A при 40 °C

[Ue] номинално работно напрежение690 V AC 50/60 Hz

тип мрежаAC

Честота на мрежата50/60 Hz

Long-time pick-up adjustment type Ir (thermal protection)Регулируеми 9 настройки

[Ir] long-time protection pick-up adjustment range18...40 A

Long-time protection delay adjustment type trНеподвижен/фиксиран

[tr] long-time protection delay adjustment range11 s при 7.2 x Ir< br /> 16 s при 6 x Ir< br /> 400 s при 1.5 x Ir

Термична памет20 минути преди и след изключването

Short-time protection pick-up adjustment type IsdРегулируеми 9 настройки

[Isd] Short-time protection pick-up adjustment range1.5...10 x Ir

Short-time protection delay adjustment type tsdФиксиран

[tsd] Short-time protection delay adjustment range0,02 s

Instantaneous protection pick-up adjustment type IiНеподвижен/фиксиран

[Ii] instantaneous protection pick-up adjustment range600 A

Защита от земна утечкаБез

Зонова селективна блокировка ZSIБез

Локална сигнализацияFlashing LED (зелен) за готовност за работа< br /> LED 105 % Ir (червен) за претоварване< br /> LED 90 % Ir (Оранжево) за претоварване

СтандартиUL 508< br /> EN/IEC 60947-2

Продуктови сертификатиEAC< br /> Marine< br /> CCC

Температура на околния въздух при работа-25…70 °C

температура на околната среда за съхранениe-50…85 °C

Тип пакет 1PCE

Брой единици в пакет 11

Височина на пакет 16,5 cm

Широчина на пакет 19,5 cm

Дължина на пакет 111,0 cm

Тегло на пакет 1450,0 g

Тип пакет 2S03

Брой единици в пакет 228

Височина на пакет 230,0 cm

Широчина на пакет 230,0 cm

Дължина на пакет 240,0 cm

Тегло на пакет 212,9 kg

Гаранция (в месеци)18
