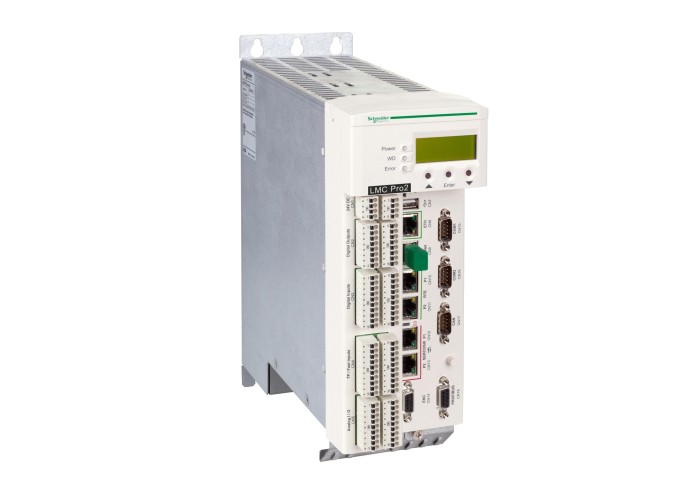

Schneider Electric LMC802CCG10000 - Logic Motion Controllers PacDrive LMC Pro and LMC Eco Севро контролер LMC802 130 оси - Acc kit - USP + 2x OM RT-Ethernet

Основни

Гама на продуктаPacDrive 3

Тип продукт или компонентMotion controller

Допълнителни устройства

Тип аналогов входаналогов вход за напрежение: - 10...10 V

аналогов вход за ток: - 20...20 mA

Тип дискретен вход по напрежениеDC

Тип интегрирана връзка2 Ethernet port, конекторRJ45за протоколSercos

1 CAN port, конекторSUB-D 9за протоколCANopen

1 USB порт, конекторUSB type A

2 Ethernet port, конекторRJ45за протоколRT-Ethernet (real-time)

1 Ethernet port, конекторRJ45за протоколPacNet

1 port, конекторSUB-D 9за протоколProfibus DP

1 Серийна връзка COM1, конекторSUB-D 9за протоколRS232

1 COM2 серийна връзка, конекторSUB-D 9за протоколRS422/RS485

1 port, конекторSUB-D 9 за master encoder

1 Ethernet port, конекторRJ45за протоколEthernet 10/100/1000BASE-T, FTP/HTTP

[Us] номинално захранващо напрежение24 V DC

Anti bounce filtering1 ms or 5 ms конфигурируем Цифров вход

100 µs touch probe input

0.1 ms or 1 ms конфигурируем interrupt input

Programming languageST (structured text)

IL (instruction list)

LD (ladder)

CFC (continuous function chart)

FBD (function block diagram)

SFC (sequential function chart)

Брой входове дискретни20 за Цифров вход съответстващ на IEC 61131-2 Type 1

4 за interrupt input съответстващ на IEC 61131-2 Type 1

16 за touch probe input съответстващ на IEC 61131-2 Type 1

Брой изходи дискретни16 Цифров изход

2 Аналогов изход

Брой оси130

Вид памет256 kB NVRAM

1 GB RAM DDR3L

Входно съпротивление100000 Ohm за Аналогов вход

500 Ohm

дискретен вход по напрежение20...33 V

0...6 V

Дискретен изходен ток250 mA за Цифров изход

Захранванезахранване: 24 VDC, < 1 A

Консумация на енергия в W36 W

Максимален брой допълнителни вход/изход мо2

Максимален ток на утечка0.4 mA

номер на аналогов вход2

Резолюция на аналоговия вход12 bits

Съвместимост на продуктитеLMC802

Ток на дискретен вход5 mA за Цифров вход

5 mA за interrupt input

5 mA за touch probe input

Нето тегло на продукта3.5 kg

Широчина100 mm

Височина310 mm

Дълбочина243 mm

Околна среда

Относителна влажност5-95 % без кондензация

Продуктови сертификатиcULus

CE

EAC

CSA

СтандартиCSA C22.2 No 14

CSA C22.2 No 274

EN/IEC 61131-2

Температура на околния въздух при работа5-55 °C

Устойчивост на вибрации3.5 mm в 5-8.4 Hz

Устойчивост на удар150 m/s² за 6 ms (operation) в съответствие с EN/IEC 60721-3-3
