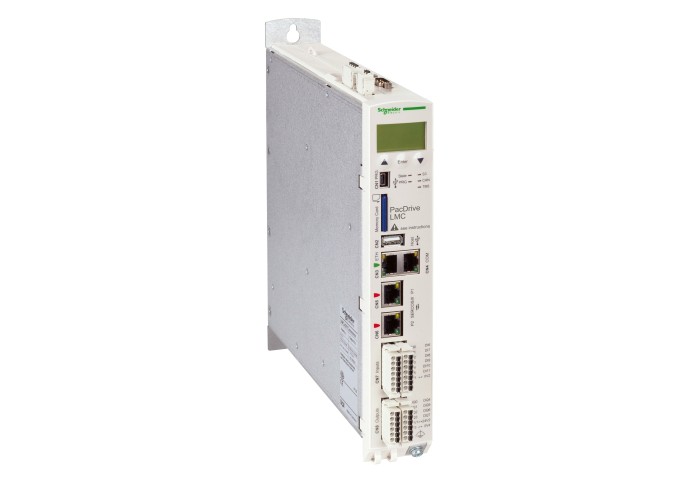

Schneider Electric LMC106CAA10000 - Logic Motion Controllers PacDrive LMC Pro and LMC Eco Севро контролер LMC106 6 оси - Acc kit - Базов

Основни

Гама на продуктаPacDrive 3

Тип продукт или компонентMotion controller

Допълнителни устройства

Тип дискретен вход по напрежениеDC

Тип интегрирана връзка2 Ethernet port, конекторRJ45за протоколSercos

1 Ethernet port, конекторRJ45за протоколEthernet 10/100BASE-T, FTP/HTTP

1 Ethernet port, конекторRJ45 за master encoder

1 Serial link, конекторRJ45за протоколRS232/RS485

1 CAN port, конекторSUB-D 9за протоколCANopen

1 USB порт, конекторUSB type A

[Us] номинално захранващо напрежение24 V DC

Anti bounce filtering100 µs...4.29 s конфигурируем Цифров вход

100 µs...4.29 s конфигурируем touch probe input

100 µs...4.29 s конфигурируем interrupt input

Programming languageLD (ladder)

ST (structured text)

SFC (sequential function chart)

FBD (function block diagram)

CFC (continuous function chart)

IL (instruction list)

Брой входове дискретни8 за Цифров вход съответстващ на IEC 61131-2 Type 1

4 за touch probe input съответстващ на IEC 61131-2 Type 1

Брой изходи дискретни8 Цифров изход

Брой оси6

Вид памет512 MB RAM DDR2

128 kB NVRAM

дискретен вход по напрежение15...30 V

- 3...5 V

Дискретен изходен ток500 mA за Цифров изход

Захранванезахранване: 24 VDC

Консумация на енергия в W30 W

Максимален брой допълнителни вход/изход мо1

Максимален ток на утечка0.5 mA

максимално кабелно разстояние между устрой < 50 m

Съвместимост на продуктитеLMC106

Ток на дискретен вход4 mA за Цифров вход

Нето тегло на продукта2.2 kg

Широчина44 mm

Височина270 mm

Дълбочина222 mm

Околна среда

Относителна влажност5-95 % без кондензация

Продуктови сертификатиcULus

CSA

CE

EAC

СтандартиUL 508

EN/IEC 61131-2

CSA C22.2 No 142

CSA C22.2 No 14

Температура на околния въздух при работа5-55 °C

Устойчивост на вибрации3.5 mm в 5-8.4 Hz

Устойчивост на удар150 m/s² за 6 ms (operation) в съответствие с EN/IEC 60721-3-3

Допустима работна надморска височина0...2000 м
