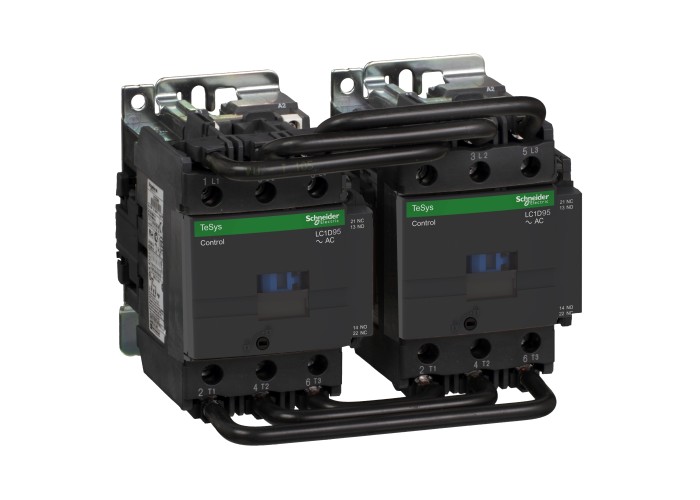

TeSys D Реверсивен контактор, TeSys Deca, 3P(3NO), AC-3/AC-3e, <=440V 95A, бобина 48V AC 50/60Hz, клеми с винтови скоби, Schneider Electric LC2D95E7

Основни

Гама на продуктаTeSys Deca

тип ключалкамеханичен

Тип продукт или компонентreversing contactor

Тип управляващо напрежениеAC при 50/60 Hz

[Uc] Управляващо напрежение48 V AC 50/60 Hz

[Ue] Изолационно напрежениеЕлектрическа верига: 1000 V в съответствие с IEC 60947-4-1

Сигнализираща мрежа: 690 V в съответствие с IEC 60947-1

Електрическа верига: 600 V CSAсертифициран

Електрическа верига: 600 V ULсертифициран

Сигнализираща мрежа: 600 V CSAсертифициран

Сигнализираща мрежа: 600 V ULсертифициран

[Ue] номинално работно напрежениеЕлектрическа верига: ≤ 690 V AC 25...400 Hz

Електрическа верига: ≤ 300 V DC

[Uimp] Устойчивост на импулсно напрежение8 kV в съответствие с IEC 60947

Брой полюси3P

Електрическа устойчивост1.2 Mcycles 95 A AC-3

1.3 Mcycles 125 A AC-1

1.2 Mcycles 95 A AC-3e

Затягащ моментКонтролна верига: 1.2 N.m - наСамозатягащи се клеми - с отверткаПлосък Ø 6 mm

Контролна верига: 1.2 N.m - наСамозатягащи се клеми - с отверткаPhilips No 2

Електрическа верига: 12 N.m - наКонектор - с отверткаПлосък Ø 6 to Ø 8 mm

Електрическа верига: 12 N.m - наКонектор Шестоъгъленглавата на винта4 mm

Контролна верига: 1.2 N.m - наСамозатягащи се клеми - с отверткаpozidriv No 2

Защитен капакС

Категория за оползотворяванеAC-1

AC-3

AC-3e

AC-4

Категория на защитаIII

Контакти3 NO

Механична издръжливост4 Mcycles

Монтажна подпораПластина

шина

Моторна мощност в hp20 hp at 200/208 V AC 60 Hz for 3 фази motors

7.5 hp at 115 V AC 60 Hz for 1 фаза motors

15 hp at 230/240 V AC 60 Hz for 1 фаза motors

25 hp at 230/240 V AC 60 Hz for 3 фази motors

60 hp at 460/480 V AC 60 Hz for 3 фази motors

60 hp at 575/600 V AC 60 Hz for 3 фази motors

Моторна мощност в kW25 kW at 220...230 V AC 50 Hz (AC-3)

45 kW at 380...400 V AC 50 Hz (AC-3)

45 kW at 415...440 V AC 50 Hz (AC-3)

55 kW at 500 V AC 50 Hz (AC-3)

45 kW at 660...690 V AC 50 Hz (AC-3)

15 kW at 400 V AC 50 Hz (AC-4)

25 kW at 220...230 V AC 50 Hz (AC-3e)

45 kW at 380...400 V AC 50 Hz (AC-3e)

45 kW at 415...440 V AC 50 Hz (AC-3e)

55 kW at 500 V AC 50 Hz (AC-3e)

45 kW at 660...690 V AC 50 Hz (AC-3e)

Наименование на продуктаTeSys Deca

ниво на безопасностB10d = 1.3 Mcycles Контактор с номинален товар в съответствие с EN/ISO 13849-1

B10d = 20 Mcycles Контактор с механичен товар в съответствие с EN/ISO 13849-1

Номинален действащ ток на претоварване140 A AC for Сигнализираща мрежа conforming to IEC 60947-5-1

250 A DC for Сигнализираща мрежа conforming to IEC 60947-5-1

1100 A at 440 V for Електрическа верига conforming to IEC 60947

Номинален параметър на предпазителя10 A gG for Сигнализираща мрежа conforming to IEC 60947-5-1

200 A gG at ≤ 690 V coordination Тип 1 for Електрическа верига

160 A gG at ≤ 690 V coordination Тип 2 for Електрическа верига

Номинален работен ток125 A (at < 60 °C) at ≤ 690 V AC-1 for Електрическа верига

95 A (at < 60 °C) at ≤ 440 V AC-3 for Електрическа верига

95 A (at < 60 °C) at ≤ 440 V AC-3e for Електрическа верига

66.7 A (at < 60 °C) at ≤ 400 V AC-4 for Електрическа верига

Номинален термичен ток10 A (at 60 °C) for Сигнализираща мрежа

125 A (at 60 °C) for Електрическа верига

Номинална изключвателна способност1100 A at 440 V for Електрическа верига conforming to IEC 60947

Гама на продуктаTeSys

Представяне на устройствотоpreassembled with reversing power busbar

Приложение на контактораРезистивен товар

моторен контрол

Продуктови сертификатиUL

CSA

RINA

GOST

CCC

DNV

LROS (регистър на корабоплаването на Lloyds)

GL

BV

UKCA

Работен обхват3600 cyc/h 60 °C

Работно време20...35 ms затваряне

6...20 ms отваряне

Свързване - клеморедКонтролна верига: Самозатягащи се клеми 1 кабел(и)1-4 mm²гъвкав без накрайник на кабела

Контролна верига: Самозатягащи се клеми 2 кабел(и)1-4 mm²гъвкав без накрайник на кабела

Контролна верига: Самозатягащи се клеми 2 кабел(и)1-2.5 mm²гъвкав с накрайник на кабела

Контролна верига: Самозатягащи се клеми 1 кабел(и)1-4 mm²Твърд

Контролна верига: Самозатягащи се клеми 2 кабел(и)1-4 mm²Твърд

Контролна верига: Самозатягащи се клеми 1 кабел(и)1-2.5 mm²гъвкав с накрайник на кабела

Електрическа верига: Конектор 1 кабел(и)4-50 mm²гъвкав без накрайник на кабела

Електрическа верига: Конектор 2 кабел(и)4-25 mm²гъвкав без накрайник на кабела

Електрическа верига: Конектор 1 кабел(и)4-50 mm²гъвкав с накрайник на кабела

Електрическа верига: Конектор 2 кабел(и)4-16 mm²гъвкав с накрайник на кабела

Електрическа верига: Конектор 1 кабел(и)4-50 mm²Твърд

Електрическа верига: Конектор 2 кабел(и)4-25 mm²Твърд

Спомагателни контакти2 NO + 2 NC

Средна стойност на импеданса0.8 mOhm - Ith 125 A 50 Hz for Електрическа верига

СтандартиEN/IEC 60947-1

EN/IEC 60947-4-1

EN/IEC 60947-5-1

UL 60947-4-1

UL 60947-5-1

CSA C22.2 No 60947-4-1

CSA C22.2 No 60947-5-1

GB/T 14048.4

Съкратено наименование на устройствотоLC2D

Топлинно отделяне на полюса12.5 W AC-1

7.2 W AC-3

7.2 W AC-3e

Устойчивост на ток на късо съединение135 A 40 °C - 10 min for Електрическа верига

400 A 40 °C - 1 мин for Електрическа верига

800 A 40 °C - 10 s for Електрическа верига

1100 A 40 °C - 1 s for Електрическа верига

100 A - 1 s for Сигнализираща мрежа

120 A - 500 ms for Сигнализираща мрежа

140 A - 100 ms for Сигнализираща мрежа

Допълнителни устройства

тип моторен стартерreversing contactor

Вид спомагателни контактиМеханично свързани 1 NO + 1 NC в съответствие с IEC 60947-5-1

mirror contact 1 NC в съответствие с IEC 60947-4-1

Време без припокриване1.5 ms При изключване на захранването between NC and NO contact

1.5 ms При захранване between NC and NO contact

Граници на управляващото напрежение на бобината0.3...0.6 Uc -40-70 °C Отпадане AC 50/60 Hz

0.8...1.1 Uc -40-55 °C оперативен AC 50 Hz+C81:C98

0.85...1.1 Uc -40-55 °C оперативен AC 60 Hz

1...1.1 Uc 55-70 °C оперативен AC 50/60 Hz

Код за съвместимостLC2D

Консумация на електроенергия в състояние "ho26-26 VA 60 Hz cos phi 0.3 (at 20 °C)

26-26 VA 50 Hz cos phi 0.3 (at 20 °C)

Минимален ток за превключване5 mA for Сигнализираща мрежа

Минимално напрежение при превключване17 V for Сигнализираща мрежа

Напрежение върху бобината на контактора48 V AC Стандарт

Ниво на мощност15-25 kW при 200-240 V 3 фази

30-50 kW при 380-440 V 3 фази

30-50 kW при 480-500 V 3 фази

55-100 kW при 480-500 V 3 фази

Пускова мощност в VA245-245 VA 60 Hz cos phi 0.75 (at 20 °C)

245-245 VA 50 Hz cos phi 0.75 (at 20 °C)

Съвместимост на контактM11

Съпротивление на изолацията> 10 MOhm for Сигнализираща мрежа

Технология на бобинатаБез вграден RC модул

Топлинно разпръскване6-10 W при 50/60 Hz

Честота на мрежата25...400 Hz

Околна среда

Нето тегло на продукта3.2 kg

Допустима надморска височина0...3000 m

Защитни меркиTH в съответствие с IEC 60068-2-30

издръжливост на климатични условия в съответствие с IACS E10

Механична устойчивостВибрации Отворен контактор: 2 Gn, 5...300 Hz

Удар Отворен контактор: 8 Gn за 11 ms

Вибрации Затворен контактор: 3 Gn, 5...300 Hz

Удар Затворен контактор: 10 Gn for 11 ms

Ниво на замърсяване3

Огнеупорно850 °C в съответствие с IEC 60695-2-1

Степен на защита IPIP20 предна страна в съответствие с IEC 60529

температура на околната среда за съхранени-60-80 °C

Температура на околния въздух при работа-40-60 °C

60-70 °C с нормиране

Устойчивост на горенеV1 в съответствие с UL 94

Широчина182 mm

Височина127 mm

Дълбочина158 mm
