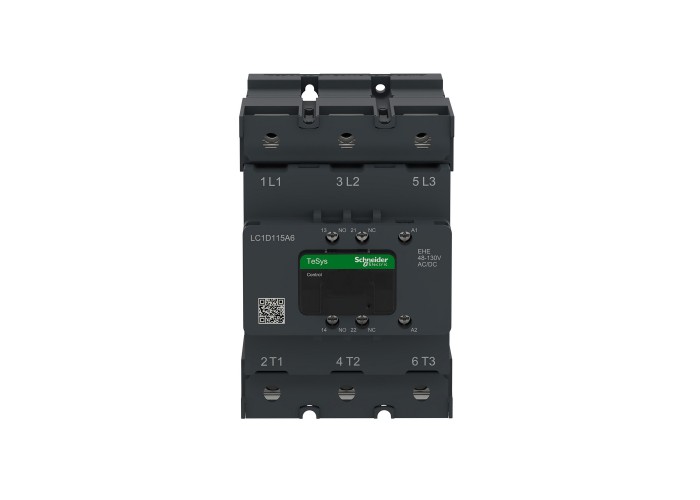

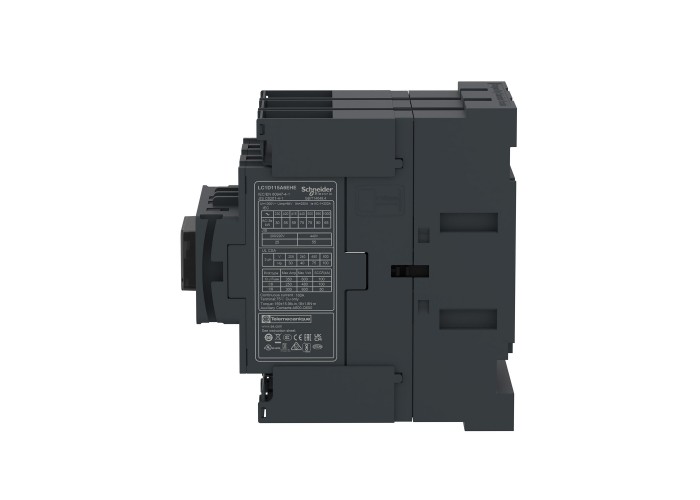

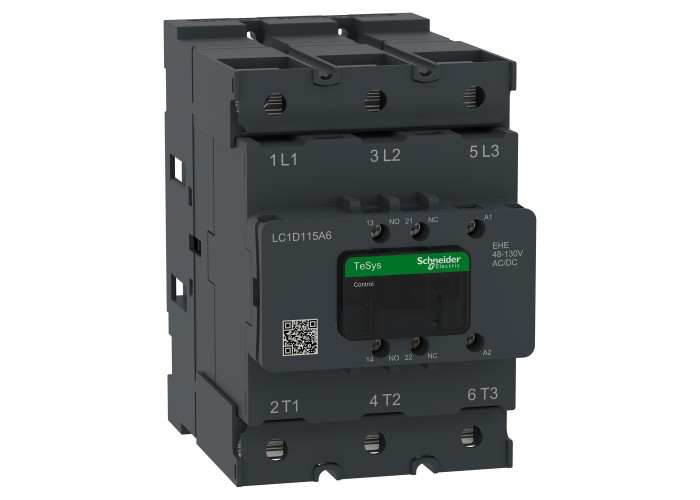

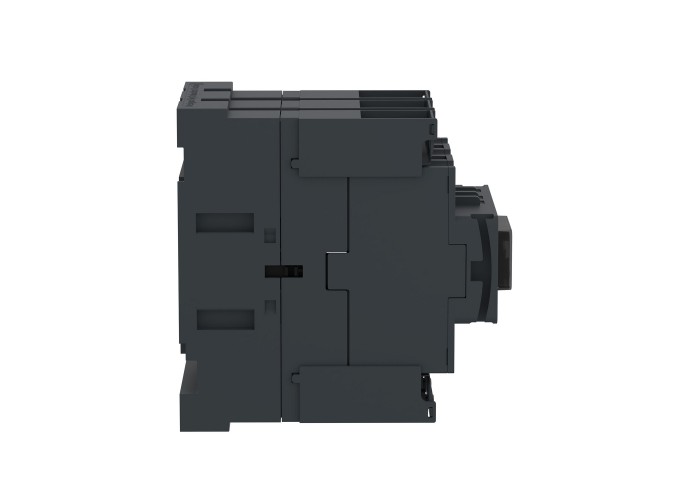

Контактор, Tesys Deca Advanced, 3P(3NO), AC-3/AC-3e, <=440V, 115A, 48-130V AC/DC бобина, клеми за кабелни обувки или шини, Schneider Electric LC1D115A6EHE

Детайлна информация

Обхват / ГамаTeSys Deca

Гама на продуктаTeSys Deca Advanced

Тип продукт или компонентКонтактор

Съкратено наименование на устройствотоLC1D

Приложение на контактораМоторен контрол; Резистивен товар

Категория за оползотворяванеAC-3; AC-3e; AC-1; AC-4; DC-1; DC-3; DC-5

Брой полюси3P

[Ue] номинално работно напрежениеЗахранваща верига: < = 1000 V AC 16.67...400 Hz; Захранваща верига: < = 300 V DC

Номинален работен ток115 A (at < 60 °C) at < = 440 V AC AC-3 for захранваща верига; 115 A (at < 60 °C) at < = 440 V AC AC-3e for захранваща верига; 200 A (at < 60 °C) at < = 440 V AC AC-1 for захранваща верига

[Uc] control circuit voltage48...130 V AC 50/60 Hz; 48...130 V DC

Моторна мощност в kW30 kW at 230 V AC 50/60 Hz (AC-3); 55 kW at 400 V AC 50/60 Hz (AC-3); 59 kW at 415 V AC 50/60 Hz (AC-3); 75 kW at 440 V AC 50/60 Hz (AC-3); 75 kW at 500 V AC 50/60 Hz (AC-3); 80 kW at 690 V AC 50/60 Hz (AC-3); 65 kW at 1000 V AC 50/60 Hz (AC-3); 30 kW at 230 V AC 50/60 Hz (AC-3e); 55 kW at 400 V AC 50/60 Hz (AC-3e); 59 kW at 415 V AC 50/60 Hz (AC-3e); 75 kW at 440 V AC 50/60 Hz (AC-3e); 75 kW at 500 V AC 50/60 Hz (AC-3e); 80 kW at 690 V AC 50/60 Hz (AC-3e); 65 kW at 1000 V AC 50/60 Hz (AC-3e); 30 kW at 230 V AC 50/60 Hz (AC-4); 55 kW at 400 V AC 50/60 Hz (AC-4); 55 kW at 440 V AC 50/60 Hz (AC-4); 63 kW at 500 V AC 50/60 Hz (AC-4); 65 kW at 690 V AC 50/60 Hz (AC-4); 50 kW at 1000 V AC 50/60 Hz (AC-4)

Моторна мощност в hp30 hp at 200/208 V 60 Hz; 40 hp at 230/240 V 60 Hz; 75 hp at 460/480 V 60 Hz; 100 hp at 575/600 V 60 Hz

Код за съвместимостLC1D

Контакти3 NO

Защитен капакС

Номинален термичен ток200 A (при 60 °C) за захранваща верига

Номинален действащ ток на претоварване1560 A at 440 V for захранваща верига conforming to IEC 60947; 140 A AC for Сигнализираща мрежа conforming to IEC 60947-5-1; 250 A DC for Сигнализираща мрежа conforming to IEC 60947-5-1

Номинална изключвателна способност1100 A at 440 V for захранваща верига conforming to IEC 60947

Устойчивост на ток на късо съединение350 A 40 °C - 10 min for захранваща верига; 600 A 40 °C - 1 мин for захранваща верига; 1280 A 40 °C - 10 s for захранваща верига; 1800 A 40 °C - 1 s for захранваща верига; 100 A - 1 s for Сигнализираща мрежа; 120 A - 500 ms for Сигнализираща мрежа; 140 A - 100 ms for Сигнализираща мрежа

Номинален параметър на предпазителя125 A aM at < = 440 V for захранваща верига; 100 A aM at < = 690 V for захранваща верига; 200 A gG at < = 690 V for захранваща верига; 10 A gG for Сигнализираща мрежа; 0,63 A gG for верига за управление

Средна стойност на импеданса0,45 mOhm - Ith 200 A 50 Hz for захранваща верига

Топлинно отделяне на полюса6 W AC-3; 6 W AC-3e; 22 W AC-1

[Ue] Изолационно напрежениеЗахранваща верига: 600 V CSAсертифициран; Захранваща верига: 600 V ULсертифициран; Захранваща верига: 1000 V в съответствие с IEC 60947-4-1; Сигнализираща мрежа: 690 V в съответствие с IEC 60947-1; Сигнализираща мрежа: 600 V CSAсертифициран; Сигнализираща мрежа: 600 V ULсертифициран

Категория на защитаIII

Степен на замърсяване3

[Uimp] Устойчивост на импулсно напрежение8 kV в съответствие с IEC 60947

ниво на безопасностB10d = 684932 цикъла Контактор с номинален товар в съответствие с EN/ISO 13849-1; B10d = 10000000 цикъла Контактор с механичен товар в съответствие с EN/ISO 13849-1

Механична издръжливост8 Mcycles

Електрическа устойчивост1 Mcycles 115 A AC-3при Ue < = 440 V; 1 Mcycles 115 A AC-3eпри Ue < = 440 V; 0,5 Mcycles 200 A AC-1при Ue < = 440 V

Тип управляващо напрежениеAC при 50/60 Hz; DC

Технология на бобинатаBuilt-in bidirectional peak limiting diode suppressor

Граници на управляващото напрежение на бобината0.8 Uc Min...1.1 Uc Max (-40…60 °C):оперативен AC/DC; 0.1 Uc Max (-40…60 °C):Отпадане AC/DC

Пускова мощност в VA170 VA (at 20 °C)

Пускова мощност в W120 W(при20 °C)

Консумация на електроенергия в състояние "ho7,5 VA (at 20 °C)

Консумация на мощност в състояние "hold-in"5,1 W при 20 °C

Топлинно разпръскване1,5 W at 20 °C

Работно време10...80 ms отваряне; #N/A затваряне

Работен обхват2400 cyc/h at 60 °C; 3600 cyc/h at Uc at 20 ºC

Свързване - клеморедЗахранваща верига: пръстенови клеми - external diameter: 25 mm; Захранваща верига: шини 1 - busbar cross section: 5 x 25 mm; Захранваща верига: шини 2 - busbar cross section: 5 x 25 mm; Верига за управление: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: гъвкав С кабелен накрайник; Верига за управление: Самозатягащи се клеми 2 1…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник; Верига за управление: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник; Верига за управление: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник; Верига за управление: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник; Верига за управление: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник

Затягащ моментЗахранваща верига: 12 N.m - нашини Шестоъгъленглавата на винта13 mm M8; Верига за управление: 1,7 N.m - наСамозатягащи се клеми - с отверткаПлосък Ø 6 mm; Верига за управление: 1,7 N.m - наСамозатягащи се клеми - с отверткаPhilips No 2; Верига за управление: 1,7 N.m - наСамозатягащи се клеми - с отверткаpozidriv No 2

Спомагателни контакти1 NO + 1 NC

Вид спомагателни контактиМеханично свързани 1 NO + 1 NC в съответствие с IEC 60947-5-1; Mirror contact 1 NC в съответствие с IEC 60947-4-1

Честота на мрежата16.67...400 Hz

Минимално напрежение при превключване17 V for Сигнализираща мрежа

Минимален ток за превключване5 mA for Сигнализираща мрежа

Съпротивление на изолацията< gt/> 10 MOhm for Сигнализираща мрежа

Време без припокриване1,5 ms При изключване на захранването between NC and NO contact; 1,5 ms При захранване between NC and NO contact

Монтажна подпораПлоча

СтандартиEN/IEC 60947-4-1; EN/IEC 60947-5-1; UL 60947-4-1; UL 60947-5-1; CSA C22.2 No 60947-4-1; CSA C22.2 No 60947-5-1; JIS C8201-4-1; JIS C8201-5-1; GB/T 14048.4; GB/T 14048.5

Продуктови сертификатиCB Scheme; CCC; cULus; CE; UKCA; EU-RO-MR by DNV-GL

Степен на защита IPIP20 предна страна в съответствие с IEC 60529

Защитни меркиНяма в съответствие с IEC 60068-2-30

издръжливост на климатични условияв съответствие с IACS E10 exposure to damp heat; в съответствие с IEC 60947-1 Annex Q category D exposure to damp heat

Допустима температура на околния въздух около устройството-40…60 °C работа; 60…70 °C с нормиране; -60…80 °C съхранение

Допустима надморска височина0...3000 m без понижаване на номиналните стойности

Огнеупорно850 °C в съответствие с IEC 60695-2-11

Механична устойчивостВибрации Отворен контактор (2 Gn, 5...300 Hz) в съответствие с IEC 60068-2-6; Вибрации Затворен контактор (4 Gn, 5...300 Hz) в съответствие с IEC 60068-2-6; Удари Отворен контактор (10 Gn for 11 ms) в съответствие с IEC 60068-2-27; Удари Затворен контактор (15 Gn for 11 ms) в съответствие с IEC 60068-2-27

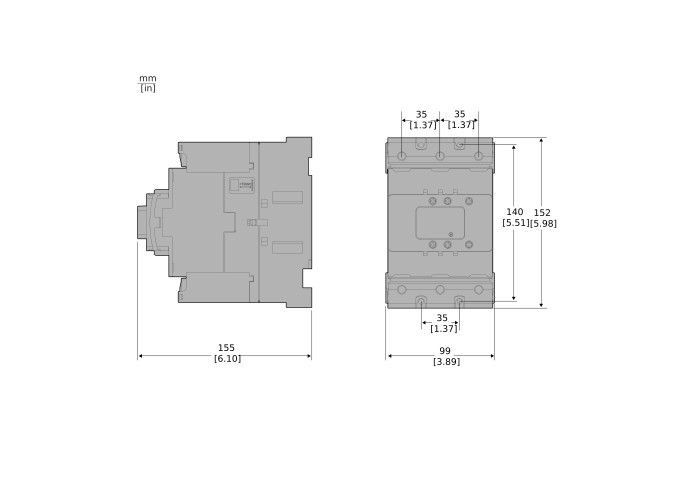

Височина152 mm

Широчина99 mm

Дълбочина155 mm

тегло на продукта2,2 kg

Тип пакет 1PCE

Брой единици в пакет 11

Височина на пакет 118,9 cm

Широчина на пакет 113,2 cm

Дължина на пакет 118,2 cm

Тегло на пакет 12,38 kg

Тип пакет 2S03

Брой единици в пакет 24

Височина на пакет 230 cm

Широчина на пакет 230 cm

Дължина на пакет 240 cm

Тегло на пакет 210,0547 kg

Тип пакет 3S06

Брой единици в пакет 324

Височина на пакет 373,5 cm

Широчина на пакет 360 cm

Дължина на пакет 380 cm

Тегло на пакет 370,6895 kg

Гаранция (в месеци)18
