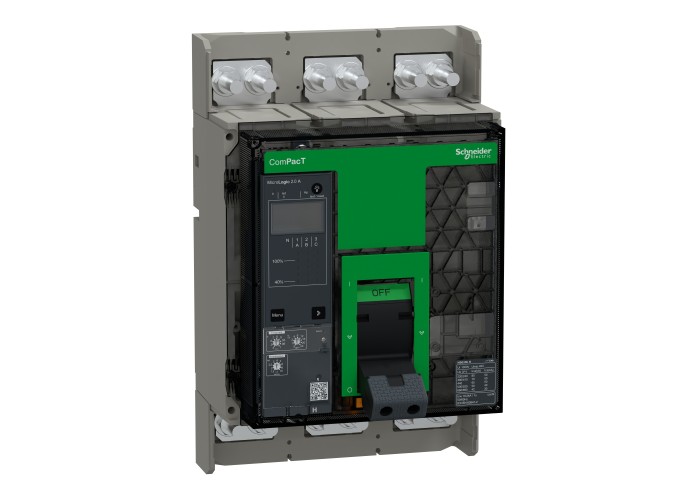

ComPacT NS (2021) Прекъсвач, ComPacT NS630bN, 50kA при 415VAC, 3P, фиксиран, ръчно управление, MicroLogic 2.0A контролен блок, 630A, Schneider Electric C063N32AFM

Основни

Гама на продуктаComPacT NS630b...1600 ново поколение

Тип защитени полюси3D

Тип МонтажФиксиран

тип на мрежатаAC

Тип продукт или компонентПрекъсвач

Тип управлениеръчно управляем

[In] номинален ток630 A при 50 °C

[Ue] номинално работно напрежение690 V AC 50/60 Hz

Брой полюси3P

Възможност за изолацияда в съответствие с EN/IEC 60947-2

Защитни функции на изключвателно у-воLI

Изключвателна способност85 kA Icu при 220/240 V AC 50/60 Hz в съответствие с IEC 60947-2

50 kA Icu при 380/415 V AC 50/60 Hz в съответствие с IEC 60947-2

50 kA Icu при 440 V AC 50/60 Hz в съответствие с IEC 60947-2

40 kA Icu при 500/525 V AC 50/60 Hz в съответствие с IEC 60947-2

30 kA Icu при 660/690 V AC 50/60 Hz в съответствие с IEC 60947-2

N 50 kA 415 V AC

Категория за оползотворяванекатегория В

Наименование изключващ блокMicrologic 2.0 A

Наименование на продуктаComPacT NS ново поколение

ОбхватComPacT

Приложение на устройствотоДистрибуция

Техлнология изкючвателно устройствоелектронен

Честота на мрежата50/60 Hz

Допълнителни устройства

Бавнодействаща токова защита тип Irрегулируеми 9 настройки

мигновенна токова защита тип IIРегулируем

Тип Бавнодействаща токова защитаРегулируеми 9 настройки

Тип дисплейLCD дисплей

Тип защитаL : за Защита от пренатоварване (бавна)

I : за Мигновенна защита при късо съединение

Тип измерванияамперметър

[Ics] Номинална изключвателна възможност50 kA при 220/240 V AC 50/60 Hz в съответствие с IEC 60947-2

50 kA при 380/415 V AC 50/60 Hz в съответствие с IEC 60947-2

50 kA при 440 V AC 50/60 Hz в съответствие с IEC 60947-2

40 kA при 500/525 V AC 50/60 Hz в съответствие с IEC 60947-2

30 kA при 660/690 V AC 50/60 Hz в съответствие с IEC 60947-2

[Icw] макс. кратковременен ток на устойчивост19.2 kA 1 s в съответствие с IEC 60947-2

[tr] Обхват на времезакъснение12.5-600 s при 1.5 x Ir

0.5-24 s при 6 x Ir

0.7-16.6 s при 7.2 x Ir

[Ui] номинално изолационно напрежение800 V AC 50/60 Hz в съответствие с IEC 60947-2

[Uimp] Устойчивост на импулсно напрежение8 kV в съответствие с IEC 60947-2

Горни връзкипреден

Електрическа устойчивост2000 cycles при 690 V In

4000 cycles при 690 V In/2

5000 cycles при 440 V In

6000 cycles при 440 V In/2

Загуба на мощност10 W

Запис на електрически даннипреден

Защита от земна утечкаБез

Зонова селективна блокировка ZSIБез

Код за съвместимостNS630b

Локална сигнализация за индикация за повреда: 4 LED светодиода (червен)

за претоварване: 1 LED светодиод (жълт)

Механична издръжливост10000 cycles

мигновенна токова защита1.5...10 x Ir

Монтажна подпораЗадна плоча

Настройка на изключвателно устройство630-630 A при 50 °C

Обхват бавнодействаща токова защита0,4...1 x In

Свързващи клеми70 mm

Спомагателни контакти1 NO/NC

Термична памет20 mn

Нето тегло на продукта14 kg

Широчина210 mm

Височина327 mm

Дълбочина147 mm

Околна среда

Ниво на замърсяване3 в съответствие с IEC 60947

Относителна влажност0-95 %

Продуктови сертификатиIECEE CB Scheme

СтандартиEN/IEC 60947-2

Степен на защита IKIK07 в съответствие с EN 50102

Степен на защита IPIP40 в съответствие с IEC 60529

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-25-70 °C

Допустима надморска височина0...2000 м Без отклонение

2000 m...5000 m с нормиране
