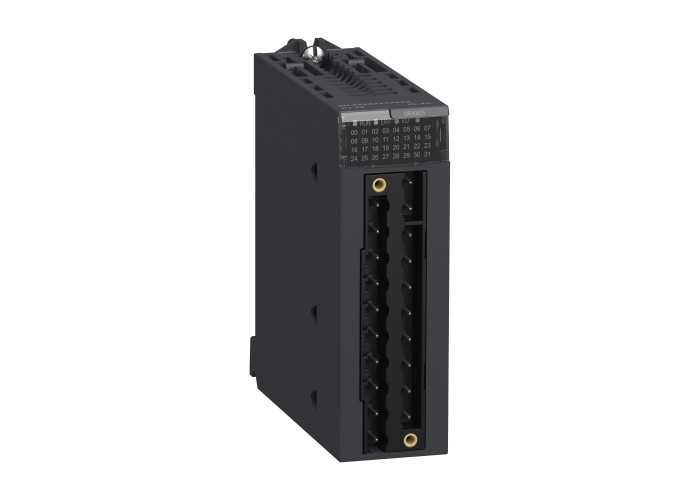

Schneider Electric BMXDRA0815 - Modicon X80 Цифров модул X80 - 8 NO Type A - реле с изолация - 125 V DC/250 V AC

Основни

Гама на продуктаModicon X80

Тип продукт или компонентrelay discrete output module

Дискретен номер на изход8 в съответствие с EN/IEC 61131-2

Дискретен цифров изходПозитивно

Дискретно напрежение на изход24...240 V 19...264 V AC

24...125 V 5...150 V DC

Допълнителни устройства

Тип защитаexternal защита от късо съединение

external защита от претоварване

external защита от пренапрежение, индуктивен AC

external защита от пренапрежение, индуктивен DC

Нето тегло на продукта0.169 kg

[Ith] конвенционален терм. ток на своб. въздух3 A

Output overvoltage protectionuse discharge diode on each output DC

use RC circuit on each output AC

use ZNO surge limiter on each output AC

Response time on output≤ 10 ms activation

≤ 13 ms deactivation

Typical current consumption40 mA при 3.3 V DC

101 mA при 24 V DC

Граници на напрежението5...150 V

19...264 V

Електрическа устойчивостAC-12: 200000 cycles при 48 VA 24 V при 0-60 °C

AC-12: 300000 cycles при 48 VA 48 V при 0-60 °C

AC-12: 150000 cycles при 96 VA 48 V при 0-60 °C

AC-12: 300000 cycles при 110 VA 100...120 V при 0-60 °C

AC-12: 150000 cycles при 220 VA 100...120 V при 0-60 °C

AC-12: 300000 cycles при 220 VA 200...250 V при 0-60 °C

AC-12: 150000 cycles при 500 VA 200...250 V при 0-60 °C

AC-15: 700000 cycles при 10 VA 24 V при 0-60 °C 0.4 )

AC-15: 500000 cycles при 24 VA 24 V при 0-60 °C 0.4 )

AC-15: 200000 cycles при 48 VA 24 V при 0-60 °C 0.4 )

AC-15: 700000 cycles при 10 VA 48 V при 0-60 °C 0.4 )

AC-15: 500000 cycles при 24 VA 48 V при 0-60 °C 0.4 )

AC-15: 300000 cycles при 48 VA 48 V при 0-60 °C 0.4 )

AC-15: 100000 cycles при 96 VA 48 V при 0-60 °C 0.4 )

AC-15: 1000000 cycles при 10 VA 100...120 V при 0-60 °C 0.4 )

AC-15: 300000 cycles при 50 VA 100...120 V при 0-60 °C 0.4 )

AC-15: 200000 cycles при 110 VA 100...120 V при 0-60 °C 0.4 )

AC-15: 70000 cycles при 220 VA 100...120 V при 0-60 °C 0.4 )

AC-15: 1000000 cycles при 10 VA 200...250 V при 0-60 °C 0.4 )

AC-15: 500000 cycles при 50 VA 200...250 V при 0-60 °C 0.4 )

AC-15: 200000 cycles при 110 VA 200...250 V при 0-60 °C 0.4 )

AC-15: 150000 cycles при 220 VA 200...250 V при 0-60 °C 0.4 )

DC-12: 200000 cycles при 24 W 24 V при 0-60 °C

DC-12: 150000 cycles при 48 W 24 V при 0-60 °C

DC-12: 150000 cycles при 40 W 48...60 V при 0-60 °C

DC-12: 100000 cycles при 45 W 100...125 V при 0-60 °C

DC-13: 100000 cycles при 10 W 24 V при 0-60 °C

DC-13: 60000 cycles при 24 W 24 V при 0-60 °C

DC-13: 40000 cycles при 48 W 24 V при 0-60 °C

DC-13: 40000 cycles при 40 W 48...60 V при 0-60 °C

DC-13: 100000 cycles при 15 W 100...125 V при 0-60 °C

Електрическо свързване20 ways Клемен блок

Енергийно разсейване в W3.6 W

изходна защита от свръхтоварuse 1 fast blow fuse per channel or group of channel

use 1 fast blow fuse per channel or group of channel

Минимален ток за превключване1 mA 5 V DC

Надеждност MTBF3200000 H

ограничения на мрежовата честота47-63 Hz

Статус LED1 LED (зелен) СТАРТИРАНЕ

1 LED per channel (зелен) channel diagnostic

1 LED (червен) ERR

1 LED (червен) I/O

Съпротивление на изолацията> 10 MOhm 500 V DC

Честота на мрежата50/60 Hz

Околна среда

IP степен на защитаIP20

Диелектрична якост1780 V AC при 50/60 Hz 1 мин

Допустима надморска височина0...2000 м

2000...5000 m с коефициент на намаляване

Относителна влажност0-95 % при 60-60 °C без кондензация

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа0-60 °C

Устойчивост на вибрации3 gn

Устойчивост на удар30 gn
