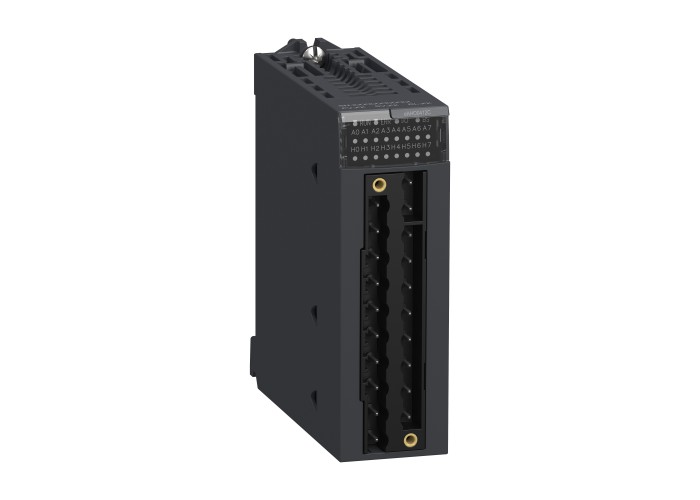

Schneider Electric BMEAHO0412C - Modicon X80 Aналогов входен модул X80 - 4 входа HART - изолиран - за тежки условия

Основни

Гама на продуктаModicon X80

Тип продукт или компонентаналогов изходен модул

Допълнителни устройства

Тип аналогов изходток: 4...20 mA

Нето тегло на продукта0.223 kg

Checksbroken wire detection

Measurement error0.1 % от пълен обхват 25 °C

0.45 % от пълен обхват - 25...60 °C

Temperature drift45 ppm/°C

Входна/изходна изолацияизолиран

Електрическо свързване20 ways Клемен блок

Telefast

Изолационно напрежение1000 V DC за 60 s between channels

1400 V DC за 60 s between channels and ground

1400 V DC за 60 s between channels and bus

Налична функцияI/O mapping

номер на аналогов изход4

омичен товарен импеданс600 Ohm 0...20 mA

570 Ohm 0...21 mA

Резолюция на аналоговия изход15 bits + sign

специфично приложение на вход/изход HART

Съвместимост на продуктитеBMEP58... Процесор

BMEXBP... backplane

ABE7CPA21

head module BMECRA31210

BMXFTB20... terminal block

топологияpoint-to-point

Околна среда

product certificationsCE

UL

CSA

RCM

EAC

Merchant Navy

ATEX zone 2/22

IECEx zone 2/22

Директиви2014/35/ЕС - директива за ниско напрежение

2014/30/EU - електромагнитна съвместимост

2014/34/EU - ATEX directive

Допустима надморска височина0...2000 м

2000...5000 m с коефициент на намаляване

Защитни меркиconformal coating

СтандартиEN/IEC 61131-2

EN/IEC 61010-2-201

UL 61010-2-201

CSA C22.2 No 61010-2-201

IACS E10

EN/IEC 61000-6-5, interface type 1 and type 2

EN/IEC 61850-3, location G

EN/IEC 60079-0

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-25-60 °C

Характеристики на околната средаgas resistant class Gx в съответствие с ISA S71.04

gas resistant class 3C4 в съответствие с IEC 60721-3-3

Устойчив на прах class 3S4 в съответствие с IEC 60721-3-3

sand resistant class 3S4 в съответствие с IEC 60721-3-3

salt resistant Ниво 2 в съответствие с IEC 68252

mold growth resistant class 3B2 в съответствие с IEC 60721-3-3

fungal spore resistant class 3B2 в съответствие с IEC 60721-3-3

hazardous location class I division 2
