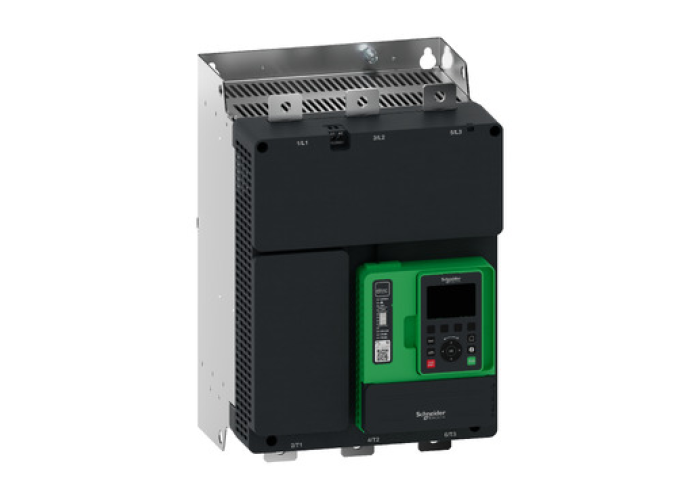

Софтстартер ATS490 480A, 208 до 690V, Schneider Electric ATS490C48Y

Детайлна информация

Гама на продукта:Altivar Soft Starter ATS490

Тип продукт или компонент:Софт старт

предназначение на продуктите:Асинхронен двигател

Специфично приложение на продукта:Process and infrastructures

Съкратено наименование на устройството:ATS490

Брой на фазите на мрежата:3 фази

Категория за оползотворяване:AC-3A
AC-53A

Ue power supply voltage:208...690 V AC (- 15...10 %)

power supply frequency:50...60 Hz - 20...20 %

Номинален работен ток:Normal duty: 480 A in line 40 C)

Service factor at Ie:100

rated current in heavy duty:410 A at 40 C за heavy duty

Torque control:True

IP степен на защита:IP00

Моторна мощност в kW:132 kW при 230 V in the motor supply line нормално мито
250 kW при 400 V in the motor supply line нормално мито
250 kW при 440 V in the motor supply line нормално мито
315 kW при 500 V in the motor supply line нормално мито
315 kW при #N/A in the motor supply line нормално мито
400 kW при #N/A in the motor supply line нормално мито
500 kW при #N/A in the motor supply line нормално мито
110 kW при 230 V in the motor supply line Тежък режим
220 kW при 400 V in the motor supply line Тежък режим
220 kW при 440 V in the motor supply line Тежък режим
250 kW при 500 V in the motor supply line Тежък режим
250 kW при #N/A in the motor supply line Тежък режим
355 kW при #N/A in the motor supply line Тежък режим
400 kW при #N/A in the motor supply line Тежък режим
250 kW при 230 V to the motor delta terminals нормално мито
355 kW при 400 V to the motor delta terminals нормално мито
220 kW при 230 V to the motor delta terminals Тежък режим
315 kW при 400 V to the motor delta terminals Тежък режим

Моторна мощност в hp:150 hp при #N/A нормално мито
350 hp при 460 V нормално мито
400 hp при 575 V нормално мито
125 hp при #N/A Тежък режим
150 hp при 230 V Тежък режим
300 hp при 460 V Тежък режим
350 hp при 575 V Тежък режим

With safety function Safe torque off (STO):True

Safe Torque Off (STO):Безопасно спиране: SIL 1 в съответствие с IEC 61508
Безопасно спиране: PL c/category 2 в съответствие с ISO 13849

Cybersecurity functions:True

Cybersecurity level and standard:Security level (SL) 1 в съответствие с IEC 62443-4-2

Протокол на комуникационния порт:Modbus сериен
Modbus TCP/EtherNet/IP

Option card:Комуникационен модул за CANopen daisy chain
Комуникационен модул за CANopen Sub-D
Комуникационен модул за CANopen отворен стил
Комуникационен модул за Profibus DP V1
Комуникационен модул за Profinet

Свързване на устройството:In the motor supply line
Inside delta

Overload current profile:400 % Ie for 13 s

Товаров фактор:50 %

Operating cycles/hour:10 cyc/h

[Us] control circuit voltage:110...230 V AC 50...60 Hz - 15...10 %

Активна мощност:280 VA

Integrated motor overload protection:True

motor thermal protection class:Class 10E

Тип защита:Phase failure: mains
Термична защита: стартер
Термична защита: Мотор
Current overload: Мотор
Motor underload: Мотор
Excessive acceleration time: Мотор
Motor phase loss detection: Мотор
Protection against line phase inversion: mains
External thermal protection: Мотор
Protection delta inside wiring: стартер
#N/A: Мотор

current limiting %In (5 x Ie maximum):150…700 %

[In] Rated current pwr loss specifctn:480 A

Power loss static current independent:19 W

Power loss per device current dependent:108 W

Power loss during starting:6212 W during starting at 40 °C at 400% Ie

Стандарти:EN/IEC 60947-4-2
UL 60947-4-2
IEC 60664-1

Продуктови сертификати:CE
cULus
UKCA
RCM
CCC
DNV
ATEX
EAC
KC

Маркировка:CE
CULus
UKCA
RCM
CCC
ATEX
EAC
KC

[Uc] Управляващо напрежение:24 V DC

Дискретен номер на вход:5

Вид дискретен вход:(DI1) digital input, 4.4 kOhm
(DI2) digital input, 4.4 kOhm
(DI3) digital input, 4.4 kOhm
(DI4) digital input, 4.4 kOhm
(STO) digital input, > 1 kOhm

Входна съвместимост:DI1: Дискретен вход Ниво 1 PLC в съответствие с EN/IEC 61131-2
DI2: Дискретен вход Ниво 1 PLC в съответствие с EN/IEC 61131-2
DI3: Дискретен вход Ниво 1 PLC в съответствие с EN/IEC 61131-2
DI4: Дискретен вход Ниво 1 PLC в съответствие с EN/IEC 61131-2
STO: Дискретен вход Ниво 1 PLC в съответствие с EN/IEC 61131-2

Цифров вход:Digital input DI1 0...< 5 V = 2 mA > 11 V, >= 5 mA
Digital input DI2 0...< 5 V = 2 mA > 11 V, >= 5 mA
Digital input DI3 0...< 5 V = 2 mA > 11 V, >= 5 mA
Digital input DI4 0...< 5 V = 2 mA > 11 V, >= 5 mA
Digital input STO 0...< 5 V = 2 mA > 11 V, >= 5 mA

Номер на реле:3

Вид изходи на реле:Изходи на реле R1A, R1C НЕ
Изходи на реле R2A, R2C НЕ
Изходи на реле R3A, R3C НЕ

Минимален ток за превключване:100 mA при 12 V DC за Изходи на реле

Максимален превключвателен ток:Изходи на реле 2 A / 250 V AC for AC-15 100000 cycles following IEC 60947-5-1
Изходи на реле 2 A / 30 V DC for DC-13 150000 cycles following IEC 60947-5-1

Дискретен номер на изход:2

Вид дискретен изход:Programmable digital output DQ1 2000...4800 m with current derating 1 % per 100 m above 2000 m

Относителна влажност:5…95 % Без конденз или капеща вода съответстващ на EN/IEC 60068-2-3

Maximum deflection under vibratory load (during operation):1.5 mm at 2...13 Hz

Maximum deflection under vibratory load (during storage):1.75 mm at 2...9 Hz

Maximum deflection under vibratory load (during transport):1.75 mm at 2...9 Hz

Maximum acceleration under vibrational stress (during operation):1 gn at 13…200 Hz

Maximum acceleration under vibratory load (during storage):1 gn at 9…200 Hz
1.5 gn at 200…500 Hz

Maximum acceleration under vibratory load (during transport):1 gn at 9…200 Hz
1.5 gn at 200…500 Hz

Maximum acceleration under shock impact (during operation):15 gn at 11 ms

Maximum acceleration under shock load (during storage):10 gn at 11 ms

Maximum acceleration under shock load (during transport):10 gn at 11 ms

Тип пакет 1:PCE

Брой единици в пакет 1:1

Височина на пакет 1:53 cm

Широчина на пакет 1:60 cm

Дължина на пакет 1:40 cm

Тегло на пакет 1:38 kg

Тип пакет 2:P06

Брой единици в пакет 2:2

Височина на пакет 2:67,4 cm

Широчина на пакет 2:60 cm

Дължина на пакет 2:80 cm

Тегло на пакет 2:84,5 kg
